Назначение соединителя СНЦ23-19/27Р-1-В «ОТК»

СНЦ23-19/27Р-1-В «ОТК» представляет собой цилиндрический многопозиционный электрический соединитель, разработанный в 2011 году. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, промышленного оборудования и специализированных систем. Соединитель обеспечивает разъёмное соединение приборной и кабельной частей, что позволяет оперативно производить монтаж, демонтаж и техническое обслуживание подключённого оборудования без нарушения целостности проводки.

Изделие относится к категории СНЦ23 и имеет локальную защиту контактов, предотвращающую механические повреждения и случайные замыкания при сочленении. Конструкция рассчитана на внутренний монтаж и эксплуатацию в условиях воздействия широкого диапазона климатических факторов.

Подтверждённые особенности и технические параметры

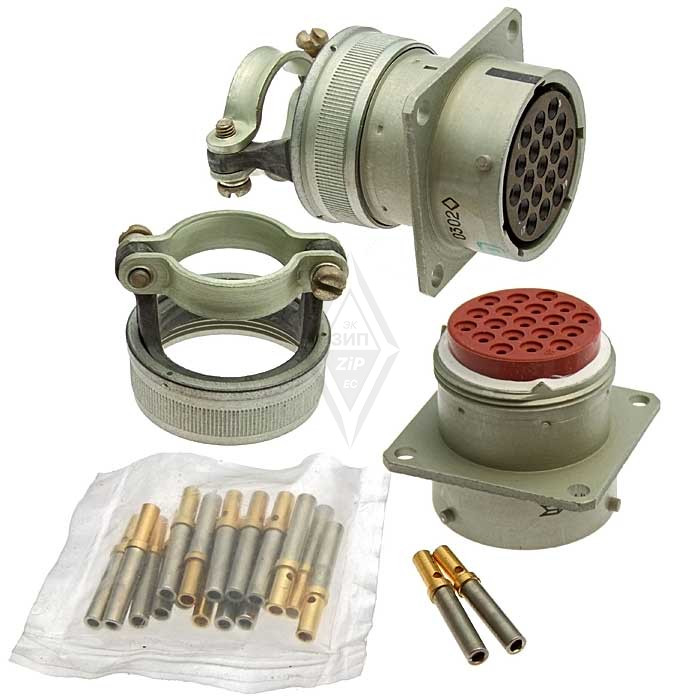

Соединитель выполнен в климатическом исполнении В, что подтверждает его пригодность для применения в различных климатических зонах. Конструктивно изделие состоит из двух основных частей: приборной (розетки) и кабельной (вилки), образующих надёжное сочленение цилиндрического типа.

Электрические характеристики

• Максимальное рабочее напряжение: 700 В для ряда исполнений серии (например, СНЦ23-3/14), 500 В для других (например, СНЦ23-7/18), 400 В для отдельных модификаций (например, СНЦ23-10/18).
• Максимальный ток на контакт: для контактов диаметром 1 мм — до 11 А; для контактов диаметром 1,5 мм — до 20 А; для контактов диаметром 2 мм — до 35 А.
• Сопротивление контактов: не более 4 мОм для контактов диаметром 1 мм; не более 2,5 мОм для контактов диаметром 1,5 мм; не более 1,6 мОм для контактов диаметром 2 мм.
• Сопротивление изоляции: не менее 5000 МОм.

Условия эксплуатации

Соединитель сохраняет работоспособность в широком диапазоне температур. Для исполнений с серебряным покрытием контактов допустимый интервал составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Для исполнений с золотым покрытием контактов верхний предел расширен до плюс 155 градусов Цельсия при сохранении нижнего значения минус 60 градусов Цельсия.

Изделие устойчиво к воздействию повышенной влажности воздуха — до 100 процентов при температуре плюс 35 градусов Цельсия с конденсацией влаги, что подтверждает герметичность и надёжность конструкции в сложных условиях.

Применение и приёмка

Соединители типа СНЦ23 находят применение в следующих областях:

• промышленное производство и автоматизация технологических процессов;
• энергетика, включая распределительные и управляющие системы;
• авиационная техника и бортовое оборудование;
• военные технологии и специализированная аппаратура.

Приёмка изделия осуществляется по категории «ОТК», что подтверждает прохождение заводского контроля качества и соответствие установленным техническим требованиям. Артикул товара — 7905.

Соединитель обеспечивает стабильное электрическое соединение при вибрационных и климатических нагрузках, сохраняя низкое переходное сопротивление контактов. Локальная защита контактов снижает риск повреждений при многократных циклах сочленения и расчленения, увеличивая ресурс эксплуатации изделия.
