Назначение разъёма СНЦ23-19/27Р-2-В «5»

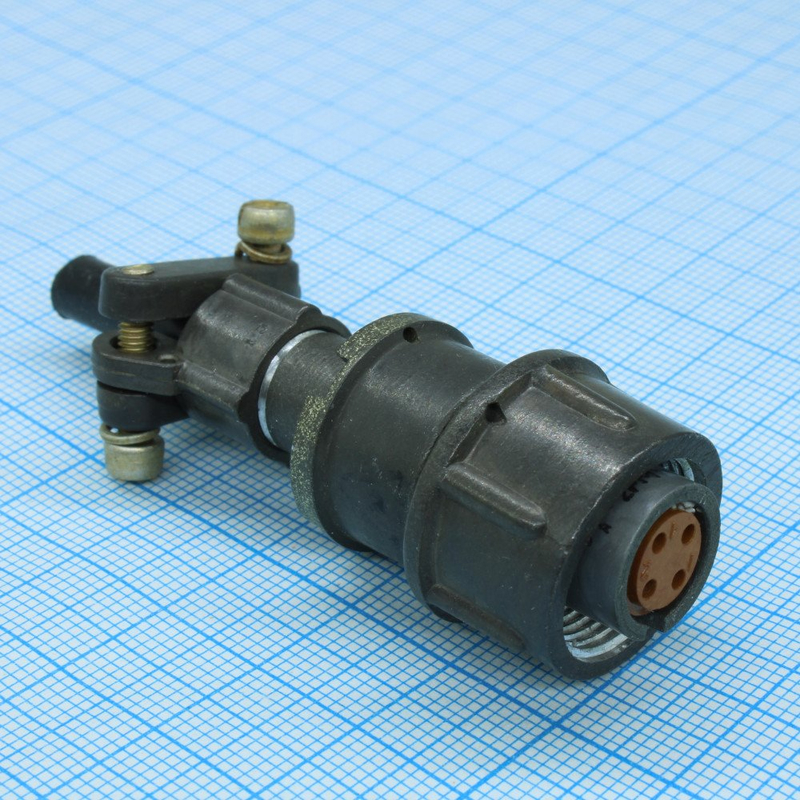

СНЦ23-19/27Р-2-В «5» — цилиндрический низкочастотный приборный разъём серии СНЦ23 производства завода «Элекон». Изделие выпускается во всеклиматическом исполнении «В» и предназначено для внутреннего монтажа в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц при напряжении до 700 В.

Разъём применяется в радиоэлектронной аппаратуре, контрольно-измерительных приборах и промышленном оборудовании, эксплуатируемом в широком диапазоне климатических условий. Исполнение «5» указывает на версию по техническим условиям или модификацию конструкции, принятую в каталогах поставщиков, и соответствует приёмке «5».

Подтверждённые особенности конструкции

Это розетка с 19 контактами диаметром 1,5 мм. В типовом исполнении серии СНЦ23 такие контакты рассчитаны на рабочий ток до порядка 20 А на один контакт. Контакты имеют позолоту, что обеспечивает стабильное переходное сопротивление при многократных сочленениях и в условиях повышенной влажности.

Корпус выполнен с пятишпоночной поляризацией и многопозиционной установкой изоляционного корпуса. Такое решение обеспечивает правильную ориентацию при соединении и удобство монтажа, исключая ошибку при стыковке ответных частей.

• Тип изделия: цилиндрический низкочастотный приборный разъём.
• Количество контактов: 19.
• Диаметр контакта: 1,5 мм.
• Рабочий ток в типовом исполнении: до порядка 20 А на контакт.
• Покрытие контактов: позолота.
• Поляризация: пятишпоночная.
• Климатическое исполнение: всеклиматическое «В».
• Приёмка: «5».
• Год выпуска: 2022.

Условия эксплуатации

Исполнение «В» рассчитано на работу в условиях повышенной влажности, вибраций и перепадов температур. Корпус и изоляторы соответствуют общим требованиям серии СНЦ23, поэтому разъём может применяться в паре с совместимыми вилками аналогичного типоразмера и климатического исполнения.

Применение и совместимость

Разъём ориентирован на внутренний монтаж в составе блоков, стоек и приборных корпусов. Основные области применения — радиоэлектронная аппаратура, контрольно-измерительная техника и промышленное оборудование, работающее в широком диапазоне климатических условий.

1. Монтаж в электрических цепях постоянного и переменного тока частотой до примерно 3 МГц.
2. Эксплуатация при напряжении до 700 В.
3. Соединение с совместимыми вилками аналогичного типоразмера и климатического исполнения серии СНЦ23.

Поставка осуществляется в заводской упаковке. Артикул изделия — 20878, категория — СНЦ23, производитель — «Элекон».
