Назначение соединителя

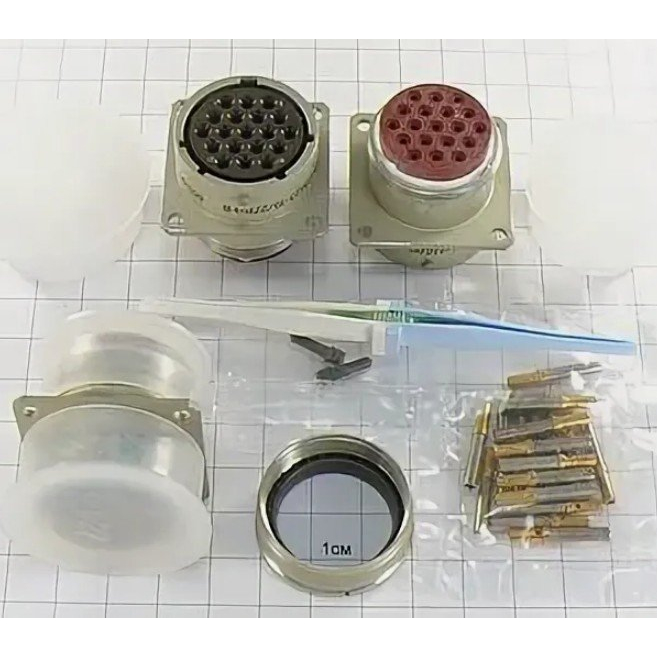

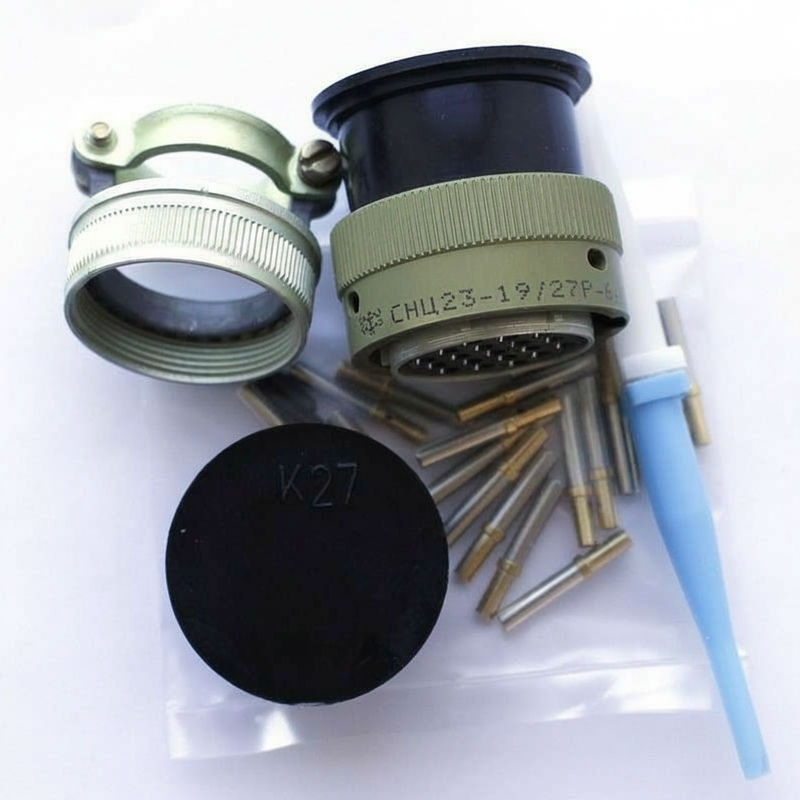

СНЦ23-19/27Р-1-В от завода Элекон в исполнении «5» представляет собой цилиндрический низкочастотный разъём всеклиматического исполнения. Он предназначен для надёжного электрического соединения в цепях переменного и постоянного тока. Основное применение — внутренний монтаж, где требуется стабильная коммутация при повышенных требованиях к условиям эксплуатации.

Изделие относится к серии СНЦ23 и выпускается в приборном исполнении. Буквенное обозначение «Р» указывает на тип розетки, то есть на приборную часть без кожуха, выполненную в исполнении 1. Такое конструктивное решение позволяет использовать соединитель в составе блоков, стоек и пультов, где важны компактность и точность установки.

Технические характеристики

Разъём рассчитан на работу с частотами до 3 МГц, что соответствует классу низкочастотных соединителей. Максимальное рабочее напряжение достигает 700 В, а допустимый ток на контакт — до 15 А. Такие параметры обеспечивают возможность применения в силовых и сигнальных цепях средней мощности.

• Количество контактов: 19.
• Условный размер корпуса: 27.
• Тип: розетка приборная, исполнение 1, без кожуха.
• Поляризация: пятишпоночная, обеспечивает точное взаимное позиционирование частей соединителя.
• Покрытие контактов: золото, что улучшает проводимость и защищает от коррозии.
• Диапазон рабочих температур: от минус 60 до плюс 200 градусов Цельсия.
• Количество циклов сочленения-расчленения: 500.
• Наработка: не менее 1000 часов.
• Срок хранения: 15 лет.

Буква «В» в обозначении подтверждает всеклиматическое исполнение, то есть способность работать в условиях повышенной влажности, перепадов температур и других внешних воздействий. Многопозиционная установка изолятора упрощает монтаж и снижает риск ошибки при сборке.

Применение и особенности

Соединители серии СНЦ23 применяются в промышленном оборудовании, авиационной технике и других областях, где предъявляются повышенные требования к надёжности и локальной защите контактов. Приборное исполнение без кожуха делает разъём удобным для встраивания в корпусные изделия, а пятишпоночная поляризация исключает неправильное соединение ответных частей.

Золотое покрытие контактов способствует стабильной работе в слаботочных и силовых цепях, уменьшает переходное сопротивление и продлевает срок службы. Всеклиматическое исполнение позволяет эксплуатировать изделие в широком диапазоне температур и в условиях воздействия влаги. Наработка не менее 1000 часов и ресурс в 500 циклов сочленения подтверждают пригодность для длительной эксплуатации с периодическим подключением и отключением.

Данная позиция имеет приёмку «5» и год выпуска 2022. Поставка осуществляется в заводской упаковке. Артикул товара — 20875. Изделие выпущено производителем Элекон и относится к категории СНЦ23.
