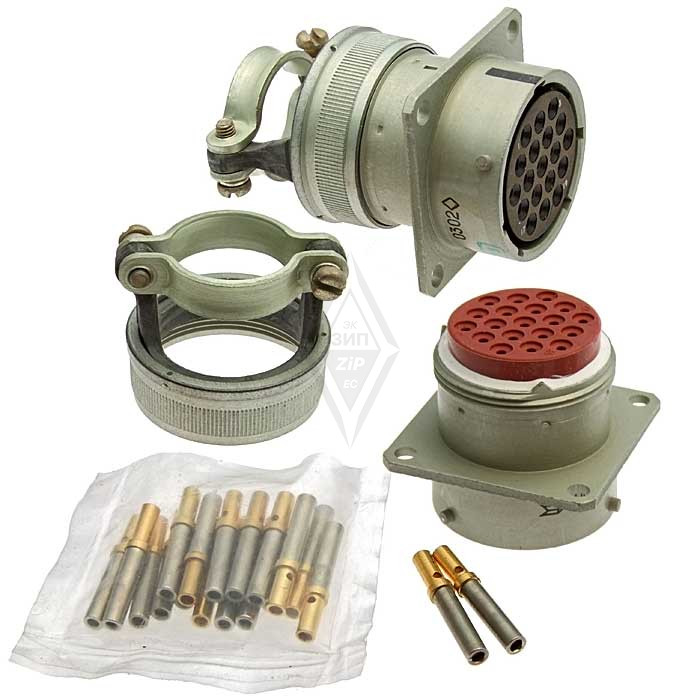

Назначение соединителя СНЦ23-19/27Р-1-В

Соединитель электрический СНЦ23-19/27Р-1-В относится к серии цилиндрических низкочастотных малогабаритных разъемов СНЦ23. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре специального и общего назначения. Разъем обеспечивает надежное соединение и разъединение проводников при монтаже, наладке и эксплуатации оборудования.

Конструкция допускает применение соединителя в аппаратуре, работающей под воздействием механических нагрузок и в условиях экстремальных климатических факторов. Изделие рассчитано на работу с переменным током частотой до 3 МГц, что расширяет область его использования в высокочастотных цепях низкочастотного диапазона.

Ключевые технические характеристики

Разъем СНЦ23-19/27Р-1-В имеет 19 контактов. Условный размер корпуса составляет 27. Диаметр контактов находится в диапазоне от 1,0 мм до 2,0 мм в зависимости от конфигурации конкретного исполнения. Максимальное рабочее напряжение достигает 700 В. Допустимый ток на один контакт — до 15 А.

• Тип соединителя: цилиндрический, низкочастотный, малогабаритный
• Количество контактов: 19
• Условный размер корпуса: 27
• Максимальное рабочее напряжение: 700 В
• Ток на контакт: до 15 А
• Климатическое исполнение: всеклиматическое по ГОСТ В 20.39.404-81

Соединитель комплектуется приборными или кабельными вилками и розетками. Изделия могут выполняться с прямым или угловым кожухом, а также с обоймой под термоусаживаемые трубки. Сочленение частей разъема осуществляется байонетным способом, что гарантирует быструю и надежную фиксацию.

Условия эксплуатации и надежность

Разъем СНЦ23-19/27Р-1-В сохраняет работоспособность в широком температурном диапазоне от минус 60 °C до плюс 200 °C. Изделие допускает эксплуатацию при относительной влажности воздуха 100 процентов и температуре плюс 35 °C с конденсацией влаги. Такие параметры позволяют применять соединитель в аппаратуре, эксплуатируемой на открытом воздухе, в неотапливаемых помещениях и в условиях резких перепадов температуры.

Конструкция разъема рассчитана на срок службы с количеством сочленений-расчленений до 500 циклов. Гарантийная наработка составляет 1000 часов во всех режимах эксплуатации. Гарантийный срок хранения — не менее 15 лет. Указанные показатели подтверждают длительный ресурс изделия и пригодность для использования в аппаратуре с продолжительным сроком службы.

Применение

Соединитель СНЦ23-19/27Р-1-В применяется для соединения и разъединения электрических цепей в составе радиоэлектронной аппаратуры специального и общего назначения. Изделие подходит для монтажа в блоках питания, системах управления, измерительном оборудовании и других устройствах, где требуется стабильное электрическое соединение при воздействии вибраций, перепадов температуры и повышенной влажности.
