Назначение и область применения

Разъем СНЦ23-19/27Р-1-Б-В «5» представляет собой электрический соединитель байонетного типа, предназначенный для коммутации цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, промышленного оборудования, систем автоматики и энергетических установок. Изделие относится к категории СНЦ23 и рассчитано на эксплуатацию в условиях, где предъявляются повышенные требования к механической прочности, стабильности электрического контакта и устойчивости к внешним воздействиям.

Соединитель выполнен в виде вилки с байонетным механизмом сочленения, что обеспечивает быстрое и надежное соединение с ответной частью, исключая самопроизвольное расчленение при вибрационных и ударных нагрузках. Конструкция допускает многократное подключение и отключение без потери эксплуатационных характеристик, что делает разъем удобным для обслуживания и ремонта оборудования.

Всеклиматическое исполнение позволяет использовать разъем в широком диапазоне температур и при различной влажности окружающей среды, включая жесткие промышленные условия. Изделие ориентировано на применение в составе стационарных и подвижных установок, где важна долговременная стабильность электрических параметров.

Технические характеристики и конструктивные особенности

Разъем СНЦ23-19/27Р-1-Б-В «5» обладает следующими подтвержденными параметрами, определяющими его электрические и механические свойства:

• Количество контактов — 19.
• Условный размер корпуса — 27 мм.
• Тип соединителя — вилка с байонетным сочленением.
• Рабочее напряжение — до 700 В.
• Максимальный ток на контакт диаметром 1,5 мм — до 20 А.
• Максимальный ток на контакт диаметром 2,0 мм — до 35 А.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Минимальная наработка — 1000 часов.
• Допустимое количество сочленений и расчленений — до 500 раз.

Контактные элементы покрыты золотом, что обеспечивает низкое переходное сопротивление, высокую проводимость и устойчивость к коррозионным процессам. Такое покрытие способствует сохранению качества электрического соединения при длительном хранении и эксплуатации в атмосфере с повышенной влажностью или присутствием агрессивных примесей.

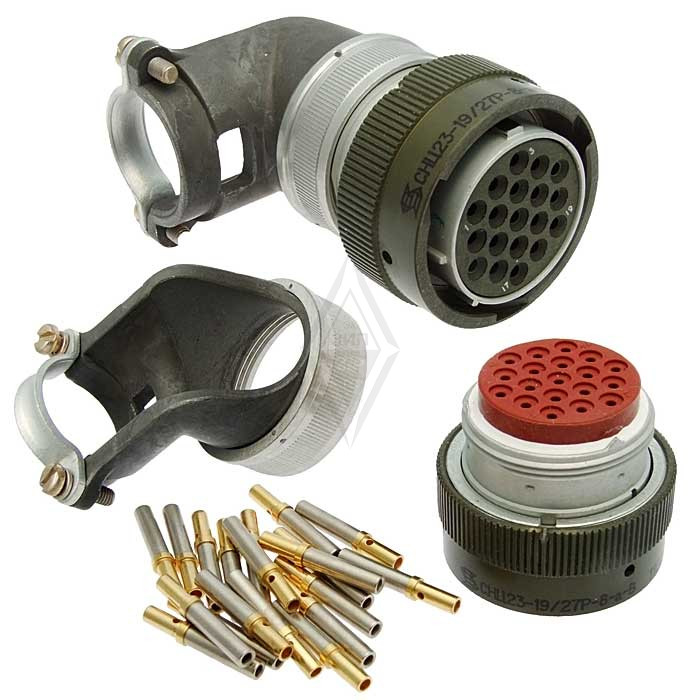

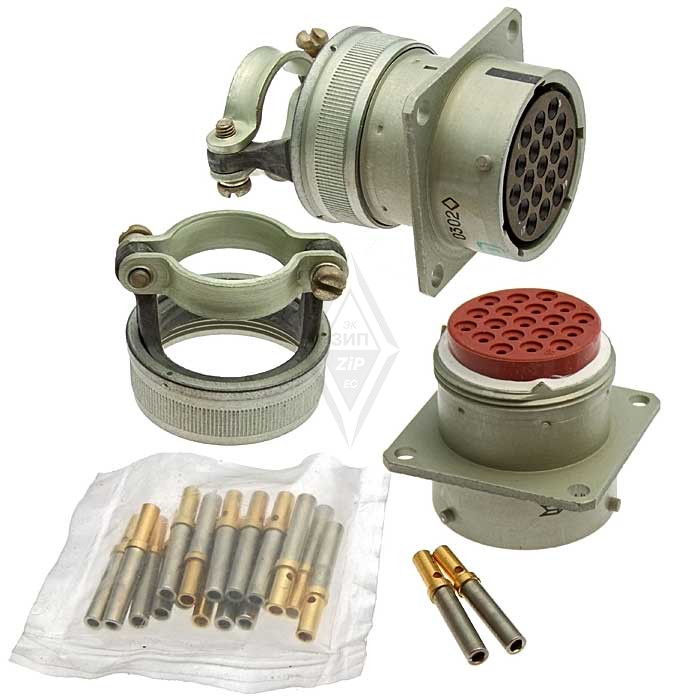

Корпусная часть разъема может выполняться в различных вариантах, включая приборное исполнение и кабельное исполнение с прямым или угловым кожухом. Это позволяет подбирать конфигурацию в зависимости от способа монтажа и компоновки аппаратуры.

Преимущества и эксплуатационные качества

Главным достоинством разъема серии СНЦ23 является сочетание компактных габаритов с высокой токовой нагрузочной способностью. Наличие 19 контактов при условном размере корпуса 27 мм позволяет передавать значительное количество сигналов и силовых цепей в ограниченном монтажном пространстве.

Байонетный механизм обеспечивает быструю фиксацию соединения и исключает ошибки при сочленении благодаря конструктивной ориентации. Низкое сопротивление изоляции в нормальных условиях подтверждает качество применяемых диэлектрических материалов и надежность разделения цепей.

Показатель минимальной наработки 1000 часов и допустимое количество циклов сочленения до 500 раз свидетельствуют о пригодности разъема к длительной эксплуатации в составе промышленного оборудования. Позолоченные контакты сохраняют стабильные электрические параметры после многократных коммутаций, что особенно важно для цепей управления и передачи данных, где перерывы контакта недопустимы.

Изделие поставляется с приемкой «5», что подтверждает прохождение контроля качества в соответствии с установленными требованиями. Артикул товара — 7903.
