Назначение и область применения

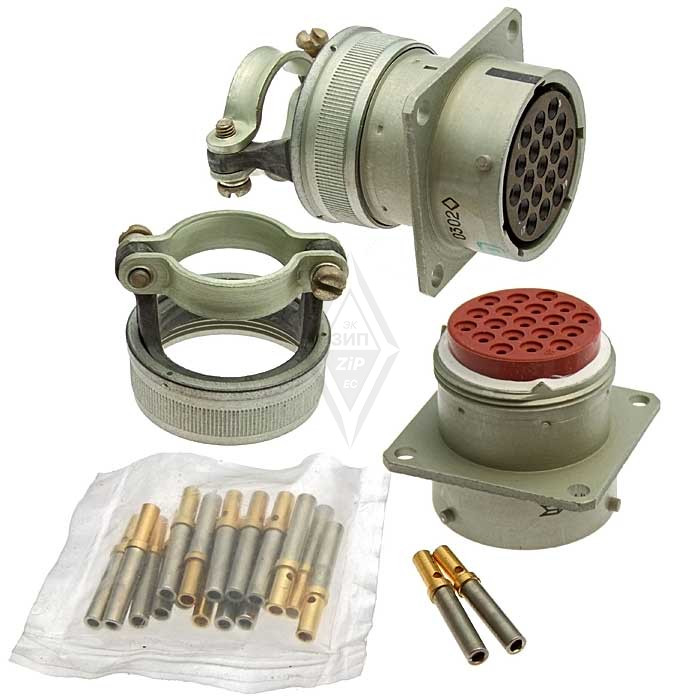

СНЦ23-19/27Р-13-В «ОТК» представляет собой кабельную розетку байонетного типа, входящую в серию электрических соединителей СНЦ23. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель используется в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем, где требуется разъёмное соединение кабельных линий с высокой надёжностью фиксации.

Байонетный механизм сочленения обеспечивает быстрое и надёжное соединение, исключающее самопроизвольное расчленение под воздействием вибраций и механических нагрузок. Конструкция с обоймой под термоусаживающиеся трубки позволяет выполнять герметизацию места соединения кабеля с разъёмом, что расширяет допустимые условия эксплуатации.

Технические особенности

Разъём имеет 19 контактов с золотым покрытием, что обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от окисления. Условный диаметр корпуса составляет 27 мм. Диаметр контактов варьируется от 1 до 2 мм в зависимости от количества контактов и их расположения в изоляторе.

Монтаж проводов выполняется обжимным способом, что гарантирует надёжное механическое и электрическое соединение жил кабеля с контактами разъёма. Изделие рассчитано на максимальное рабочее напряжение 700 В. Ресурс по количеству сочленений-расчленений достигает 1000 циклов, что подтверждает пригодность разъёма для многократного использования в процессе эксплуатации и технического обслуживания аппаратуры.

Ключевые характеристики

• Серия: СНЦ23
• Тип изделия: кабельная розетка
• Количество контактов: 19
• Условный диаметр корпуса: 27 мм
• Максимальное рабочее напряжение: 700 В
• Покрытие контактов: золото
• Диаметр контактов: от 1 до 2 мм
• Способ монтажа провода: обжимной
• Вид соединения: байонетное
• Максимальная частота: 3 МГц
• Срок сохраняемости: 15 лет
• Количество сочленений-расчленений: до 1000 циклов
• Приёмка: «ОТК»

Эксплуатационные параметры

Соединитель рассчитан на длительное хранение без потери эксплуатационных характеристик: срок сохраняемости составляет 15 лет. Это делает изделие пригодным для формирования складского резерва и применения в составе аппаратуры с длительным жизненным циклом.

Приёмка «ОТК» подтверждает, что каждый разъём прошёл контроль качества в соответствии с техническими требованиями, установленными для серии СНЦ23. Изделие допускает работу в цепях как постоянного, так и переменного тока, что обеспечивает универсальность применения при построении различных электрических схем и подключении кабельных сборок.
