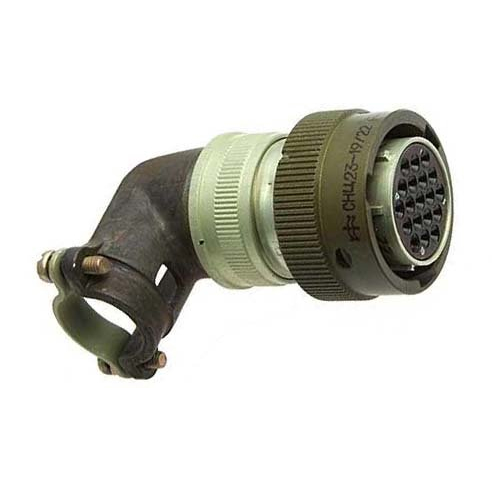

СНЦ23-19/27Р-11-В «5» — розетка цилиндрического разъёма серии СНЦ23 производства завода «Элекон». Изделие предназначено для электрических соединений в промышленной и радиоэлектронной аппаратуре и относится к герметичным и полугерметичным цилиндрическим разъёмам, применяемым в условиях повышенных требований по вибрации, ударным нагрузкам и атмосферным воздействиям.

Назначение

Разъём служит для электрического соединения цепей в стационарных и бортовых устройствах. Серия СНЦ23 строится на стандартных цилиндрических корпусах с замковым винтовым соединением и ключевой поляризацией, что обеспечивает надёжную фиксацию ответных частей и исключает неправильную стыковку.

Модель представляет собой розетку, то есть гнездовую часть разъёма, и используется в составе совместимых пар с другими модификациями серии СНЦ23.

Подтверждённые особенности

• Тип изделия — розетка цилиндрического разъёма серии СНЦ23.
• Количество электрических контактов — 19.
• Буква «Р» в обозначении указывает на исполнение розетки.
• Обозначение «11» характеризует тип и размещение контактов, а также схему коммутации внутри корпуса.
• Постфикс «-В» обозначает вариант поляризации, то есть фиксированное положение ключа и выступа, а также тип исполнения разъёма.
• Приёмка — «5».
• Год выпуска — 2017.
• Поставка — в заводской упаковке.
• Производитель — завод «Элекон».

Конструкция и эксплуатационные свойства

Конструкция разъёма обеспечивает достаточно высокую степень защищённости контактов от пыли и влаги. Замковое соединение и ключевая поляризация повышают надёжность стыковки и устойчивость к механическим нагрузкам. Изделие допускает многократное разъединение и сборку без заметного ухудшения электрических характеристик.

Корпус цилиндрической формы и продуманное расположение контактов позволяют применять разъём там, где важны компактность, прочность соединения и стабильность работы при вибрации и ударных воздействиях.

Применение

Разъёмы серии СНЦ23 используются в промышленной контрольно-измерительной аппаратуре, в бортовых устройствах, а также в военной и специальной технике. Основные области применения:

1. Промышленные системы КИПиА и автоматики.
2. Радиоэлектронная аппаратура различного назначения.
3. Бортовые и стационарные устройства, работающие в условиях вибрации и ударных нагрузок.
4. Оборудование, где требуется защита контактов от пыли и влаги.

Изделие поставляется в заводской упаковке, что подтверждает его сохранность и соответствие заводским требованиям при транспортировке и хранении. Артикул товара — 20872.
