Назначение разъёма СНЦ23-19/27Р-11-В

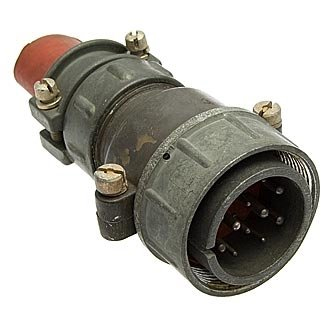

СНЦ23-19/27Р-11-В Элекон «5» — это цилиндрический герметичный электрический разъём производства завода «Элекон». Изделие относится к серии СНЦ23, которая предназначена для соединения электрических цепей в промышленных и специальных системах. Основное назначение — обеспечение надёжного электрического контакта между кабелем и ответной частью в условиях повышенных механических нагрузок, вибрации и воздействия внешней среды.

Модификация «Р» указывает на то, что перед нами розетка, то есть гнездовая часть соединения. Такое исполнение применяется там, где требуется стационарное или кабельное размещение ответной части разъёма. Разъём совместим с вилками серии СНЦ23, что позволяет собирать полноценные соединительные узлы из унифицированных компонентов.

Подтверждённые особенности и характеристики

Конструкция разъёма включает цилиндрический корпус диаметром 27 миллиметров и 19 контактов. Поляризация «В» обеспечивает правильную ориентацию при сочленении и исключает ошибочное подключение. Индекс «11» в обозначении соответствует специфическому исполнению контактов и конструкции. Маркировка «Элекон «5»» отражает заводской код качества ОТК — отборочный технический контроль.

Ключевые особенности изделия:

• герметичный цилиндрический корпус, защищающий контакты от пыли и влаги по ГОСТ;
• 19 контактов, рассчитанных на ток до нескольких ампер на контакт;
• рабочее напряжение до 500 вольт;
• высокая виброустойчивость, необходимая для подвижной и специальной техники;
• поляризация «В», предотвращающая неверное сочленение;
• совместимость с вилками серии СНЦ23;
• приёмка «5» — подтверждение прохождения отборочного технического контроля;
• год выпуска — 2017;
• поставка в заводской упаковке.

Разъём изготавливается по техническим условиям ТУ НКЦС.434410.507, что подтверждает его соответствие установленным требованиям для данной серии изделий.

Области применения

Благодаря сочетанию герметичности, виброустойчивости и надёжного контактирования разъём СНЦ23-19/27Р-11-В находит применение в нескольких ответственных отраслях. Прежде всего это авиационная техника, где к соединителям предъявляются повышенные требования по стойкости к вибрации и перепадам температур. Также изделие востребовано в судостроении, где важна защита от влаги и солевого тумана.

Ещё одна сфера — военная техника и специальные системы, для которых критичны герметичность и стабильность электрических соединений. В промышленном оборудовании разъём применяется для подключения кабельных линий к приборам, пультам и исполнительным механизмам. Кабельное исполнение розетки позволяет использовать её как в прямом, так и в угловом варианте монтажа в зависимости от компоновки оборудования.

Таким образом, СНЦ23-19/27Р-11-В Элекон «5» представляет собой унифицированный герметичный соединитель, предназначенный для эксплуатации в жёстких условиях и совместимый с ответными частями серии СНЦ23.
