Назначение разъёма СНЦ23-19/27Р-11-В

СНЦ23-19/27Р-11-В Элекон «5» — это цилиндрический герметичный разъём повышенной надёжности, выпускаемый заводом «Элекон». Изделие представляет собой розетку с 19 контактами, размещённую в корпусе диаметром 27 мм. Разъём предназначен для коммутации электрических цепей в условиях повышенных нагрузок, вибраций и воздействия внешней среды.

Модификация «5» указывает на специальную версию исполнения. Такие разъёмы традиционно применяются в военной и промышленной технике советского и российского производства, где требуется стабильный контакт при работе под нагрузкой и в тяжёлых условиях эксплуатации.

Подтверждённые особенности и характеристики

Конструкция разъёма включает резьбовое соединение частей, что обеспечивает механическую фиксацию и повышенную защиту от пыли и влаги. Герметичное исполнение позволяет использовать изделие в средах, где обычные разъёмы теряют работоспособность.

• Тип изделия: розетка цилиндрическая герметичная.
• Количество основных контактов: 19 штук.
• Диаметр корпуса: 27 мм.
• Соединение: резьбовое.
• Приёмка: «5».
• Год выпуска: 2017.
• Производитель: завод «Элекон».
• Артикул: 20868.
• Категория: СНЦ23.
• Краткое описание из каталога: заводская упаковка.

Разъём соответствует стандартам НКЦС.434410.507ТУ и аналогичным техническим условиям. Повышенная надёжность и защита от внешних воздействий делают его пригодным для ответственных систем, где недопустим разрыв цепи или потеря сигнала.

Применение и совместимость

СНЦ23-19/27Р-11-В применяется в системах электропитания и сигнализации тяжёлой техники. Его используют в авиации, судостроении и промышленном оборудовании, а также в других областях, где требуется надёжный контакт под нагрузкой и устойчивость к вибрациям и воздействию среды.

Оригинал производства «Элекон» предпочтителен для совместимости с советской номенклатурой разъёмов. Существуют аналоги от других производителей, например серия ZH23 от Reliable Connectors, однако для замены в существующих системах важно учитывать совместимость по посадочным размерам и электрическим параметрам.

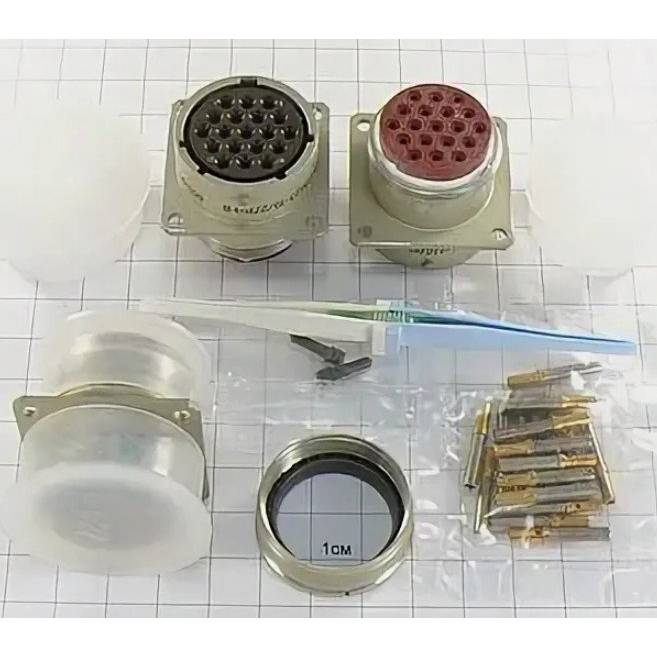

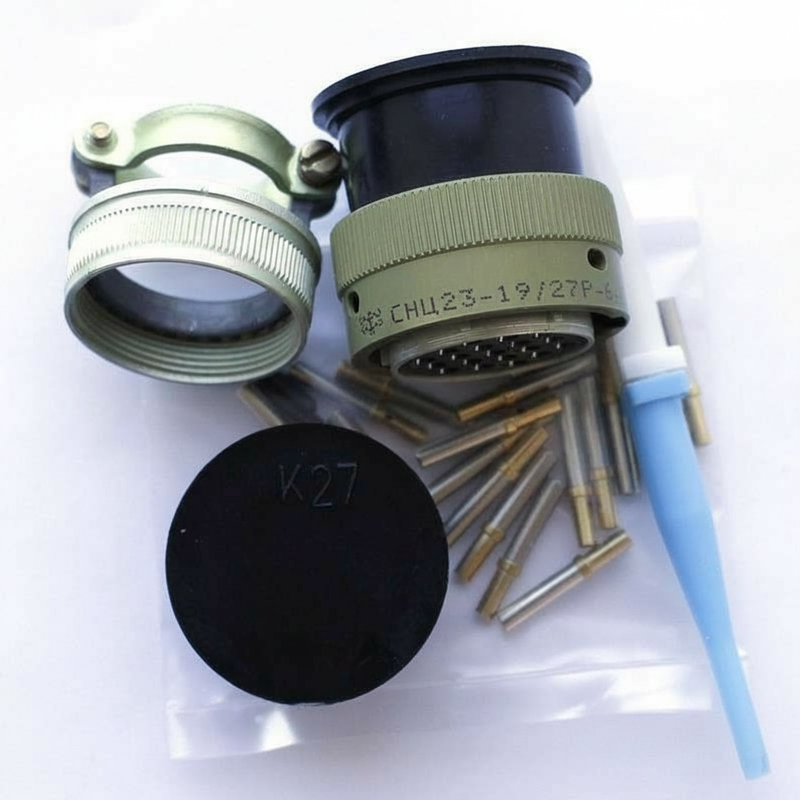

Модель часто встречается в остатках складов с 1980-х по 2020-е годы. Годы выпуска конкретных партий могут варьироваться; для данного товара указан 2017 год. Изображение серии СНЦ23 обычно демонстрирует характерный оливково-зелёный или серебристый корпус с жгутами проводов.

Комплектация и условия поставки

Товар поставляется в заводской упаковке. Комплектация соответствует стандартной для данной серии разъёмов. Дополнительные сведения о комплектующих, гарантии и стране производства за пределами указанных данных не приводятся.

При подборе разъёма следует обращать внимание на количество контактов, диаметр корпуса и тип соединения, чтобы обеспечить корректную установку и надёжную работу в составе оборудования.
