Назначение и область применения

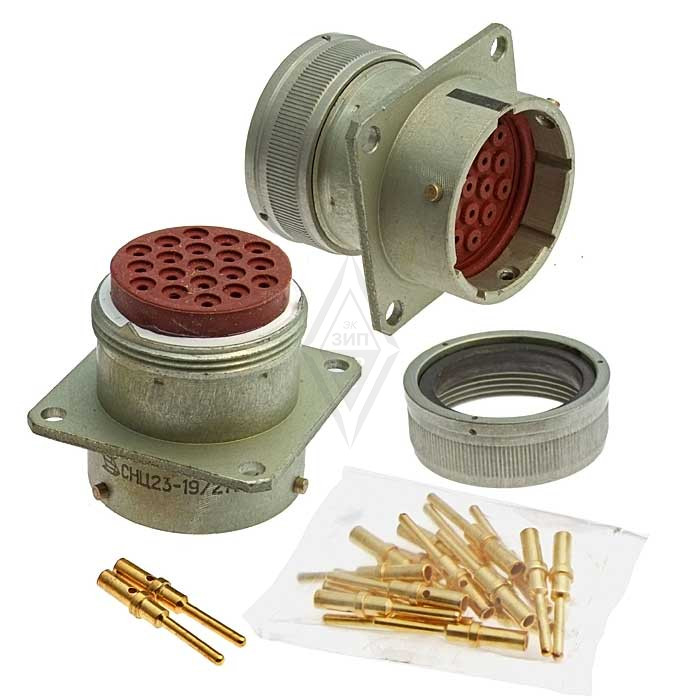

СНЦ23-19/27Р-1-А-В «5» представляет собой приборную розетку цилиндрического низкочастотного типа, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на эксплуатацию при максимальном рабочем напряжении до 700 В и применяется в составе радиоэлектронной аппаратуры общего и специального назначения, измерительной техники, тестового оборудования, систем автоматизации и управления, а также в промышленном оборудовании, где требуется высокая надёжность и виброустойчивость электрических соединений.

Благодаря всеклиматическому исполнению «В» розетка сохраняет работоспособность в условиях повышенной влажности, значительных температурных перепадов и механических воздействий, включая вибрации и удары. Это позволяет использовать соединитель в приборах, эксплуатируемых в сложных климатических зонах, на подвижных объектах и в стационарных установках с жёсткими требованиями к стабильности контакта.

Подтверждённые технические особенности

Конструкция СНЦ23-19/27Р-1-А-В «5» обеспечивает надёжное резьбовое сочленение, исключающее самопроизвольное разъединение при вибрационных нагрузках. Розетка оснащена 19 контактами диаметром 1,5 мм, что гарантирует стабильное прохождение рабочего тока до 5 А на каждый контакт. Контактные элементы выполнены из латуни с золотым или серебряным покрытием, обеспечивающим низкое переходное сопротивление и устойчивость к коррозии.

Корпус изделия изготовлен из алюминиевого сплава с защитным покрытием, что придаёт соединителю механическую прочность при сравнительно небольшой массе. Температурный диапазон эксплуатации составляет от -60°C до +100°C, что подтверждает пригодность розетки для работы в экстремальных температурных условиях.

Основные характеристики

• Тип разъёма: цилиндрический низкочастотный, приборная розетка (гнездо)
• Количество контактов: 19
• Диаметр контакта: 1,5 мм
• Максимальное рабочее напряжение: до 700 В
• Максимальная рабочая частота: до 3 МГц
• Тип тока: постоянный и переменный
• Рабочий ток на контакт: до 5 А
• Тип монтажа: приборный, для установки на панель оборудования
• Тип сочленения: резьбовое
• Температурный диапазон эксплуатации: от -60°C до +100°C
• Климатическое исполнение: всеклиматическое (индекс «В»)
• Минимальная наработка: не менее 500 циклов сочленений-расчленений
• Материал корпуса: алюминиевый сплав с защитным покрытием
• Материал контактов: латунь с золотым или серебряным покрытием
• Приёмка: «5»

Особенности применения и монтажа

Приборное исполнение розетки предусматривает установку на панель оборудования, что делает её удобной для стационарного подключения внешних кабельных сборок в корпусах приборов, стоек и шкафов управления. Резьбовой механизм сочленения обеспечивает плотное прилегание ответной части и защищает контактную группу от попадания пыли и влаги при эксплуатации в неблагоприятных условиях.

Соединитель рассчитан на использование в телекоммуникационном оборудовании и в приборах, где требуется длительное сохранение электрических параметров при циклических механических нагрузках. Ресурс не менее 500 циклов сочленений-расчленений подтверждает пригодность изделия для многократного подключения контрольно-измерительной аппаратуры и сменных блоков.

Преимущества конструкции

Сочетание алюминиевого корпуса с латунными контактами, покрытыми золотом или серебром, обеспечивает малый вес изделия при сохранении высокой проводимости и коррозионной стойкости. Всеклиматическое исполнение «В» расширяет географию применения соединителя, допуская его использование в регионах с холодным, умеренным и тропическим климатом.

Резьбовая фиксация исключает расшатывание соединения со временем и предотвращает нарушение контакта при ударных и вибрационных воздействиях, характерных для промышленного оборудования и транспортных систем. Это делает СНЦ23-19/27Р-1-А-В «5» надёжным элементом электрических схем в ответственных узлах аппаратуры.
