Назначение и общая характеристика

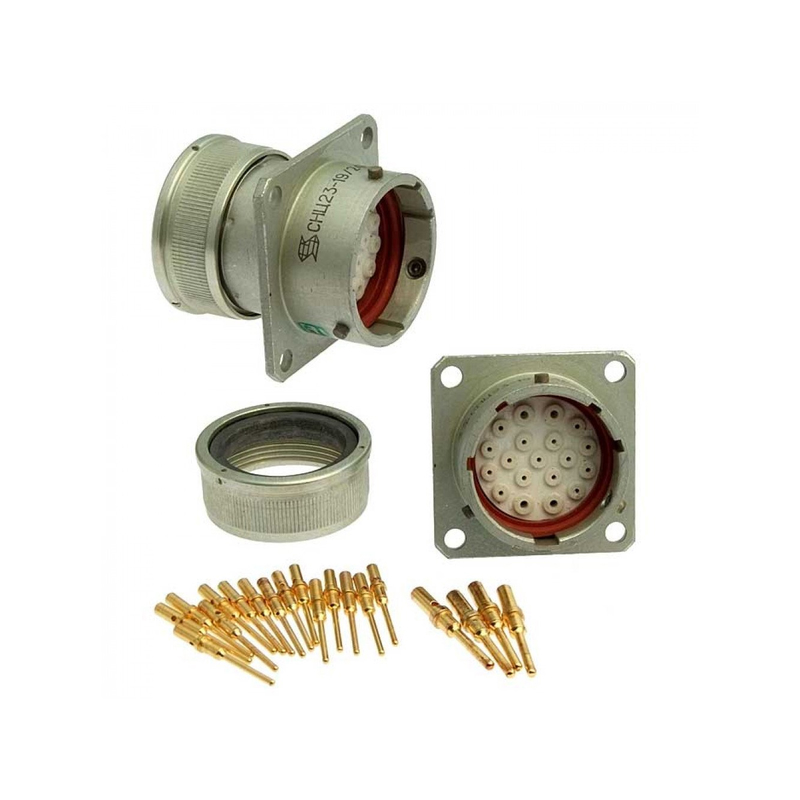

СНЦ23-19/24В-1-В от завода «Элекон» с отметкой «ОТК» представляет собой вилку приборную без кожуха из серии цилиндрических низкочастотных соединителей СНЦ23. Изделие относится к блочной части разъёмного соединения и предназначено для электрического монтажа внутри приборов, блоков и промышленного оборудования. Разъём применяется в цепях постоянного и переменного тока с частотой до 3000 кГц при напряжении до 700 В.

Данная модель поставляется в заводской упаковке. Приёмка «ОТК» подтверждает, что изделие прошло контроль качества на предприятии-изготовителе. Год выпуска — 2024.

Конструктивные особенности и подтверждённые характеристики

Вилка СНЦ23-19/24В-1-В имеет 19 контактов основного ряда и 24 контакта полного комплекта. Сочленение с ответной частью — байонетное, с пятишпоночной поляризацией, что исключает неправильную стыковку. Покрытие контактов выполнено золотом или серебром. Исполнение — всеклиматическое, рассчитано на внутренний монтаж.

• Серия: СНЦ23.
• Тип изделия: вилка приборная без кожуха, блочная часть.
• Число контактов: 19 в основном ряду, 24 в полном комплекте.
• Рабочее напряжение: до 700 В.
• Частота: до 3000 кГц.
• Сочленение: байонетное, с пятишпоночной поляризацией.
• Покрытие контактов: золото или серебро.
• Исполнение: всеклиматическое, для внутреннего монтажа.
• Приёмка: «ОТК».
• Год выпуска: 2024.
• Упаковка: заводская.

Изделие соответствует ТУ НКЦС.434410.507 или аналогичным техническим условиям. Артикул товара — 20851.

Совместимость и область применения

Разъёмы серии СНЦ23 применяются в промышленной электронике, приборостроении и оборудовании, где требуется надёжное соединение. Вилка СНЦ23-19/24В-1-В сочленяется с ответными частями серий СНЦ27, СНЦ28 и СНЦ29. Такая совместимость позволяет использовать изделие при ремонте, модернизации и сборке советской и российской промышленной техники, включая проекты с компонентами производства «Элекон».

Благодаря всеклиматическому исполнению и стойкости к условиям внутреннего монтажа разъём подходит для оборудования, работающего в цехах, лабораториях и на объектах с повышенными требованиями к надёжности электрических соединений. Байонетный механизм обеспечивает быстрое и плотное сочленение, а пятишпоночная поляризация защищает от ошибочного подключения.

Комплектация и условия поставки

В поставку входит вилка приборная СНЦ23-19/24В-1-В в заводской упаковке. Приёмка «ОТК» и год выпуска 2024 указаны в характеристиках товара. Изделие выпускается производителем «Элекон» и соответствует требованиям, предъявляемым к соединителям данной серии.
