Назначение и область применения

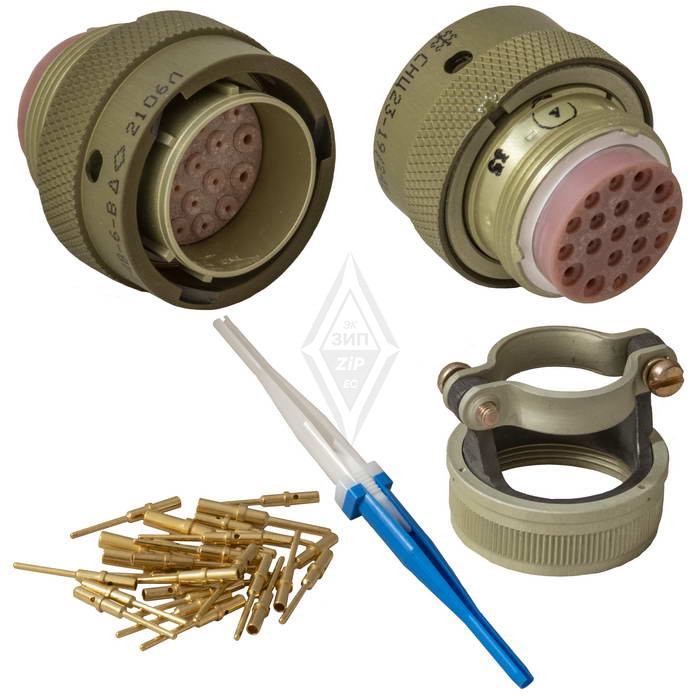

СНЦ23-19/24В-6-В представляет собой электрический соединитель, предназначенный для коммутации цепей в радиоэлектронной аппаратуре, измерительных комплексах и специализированных промышленных устройствах. Изделие относится к категории разъемов серии СНЦ23 и применяется там, где требуется стабильный электрический контакт при эксплуатации в условиях механических нагрузок и воздействия внешней среды.

Разъем используется для соединения кабельных сборок, жгутов и блоков внутри приборов, а также для межблочного монтажа. Благодаря конструктивному исполнению он подходит для схем, в которых важна защита контактных групп от случайного рассоединения и сохранение параметров соединения при вибрациях. Типовые сферы применения включают контрольно-измерительную технику, радиоэлектронные модули и устройства автоматики.

Конструктивные особенности

Корпусная часть разъема выполнена с расчетом на многократные циклы сочленения и расчленения. Конструкция обеспечивает фиксацию ответной части и исключает самопроизвольное размыкание при штатной эксплуатации. Контактная группа рассчитана на передачу сигналов и питающих напряжений в пределах рабочих характеристик, заданных для модификации 19/24В-6-В.

Разъем поставляется как самостоятельное изделие без указания производителя в исходных данных. Год выпуска партии — 2018. Изделие относится к серии СНЦ23, что определяет совместимость по посадочным размерам и схеме расположения контактов с другими компонентами данной линейки.

Эксплуатационные характеристики

При выборе и установке разъема следует учитывать схемотехническое назначение конкретного узла. Изделие ориентировано на применение внутри оборудования и в составе кабельных трактов, где требуются надежные разъемные соединения. Особое внимание при монтаже уделяется правильной ориентации ответных частей и контролю состояния контактов перед включением.

Ключевые параметры, подтвержденные исходными данными

• Серия: СНЦ23
• Модель: 19/24В-6-В
• Артикул: 7893
• Год выпуска: 2018
• Тип изделия: электрический разъем

Дополнительные сведения о количестве контактов, сечении подключаемых проводников, материале корпуса и покрытии контактов в представленных данных не указаны. При необходимости уточнения этих параметров следует руководствоваться технической документацией на серию СНЦ23 и маркировкой конкретной модификации.

Применение в составе оборудования

Разъем СНЦ23-19/24В-6-В устанавливается в цепи, где требуется разъемное соединение с возможностью оперативного обслуживания. Он может использоваться как в новых разработках, так и для замены аналогичных компонентов при ремонте ранее выпущенной аппаратуры. Перед установкой рекомендуется проверить соответствие схемы расположения контактов и типа ответной части.

Рекомендации по монтажу

1. Проверить состояние контактных элементов и отсутствие механических повреждений корпуса.
2. Убедиться в совместимости с ответной частью по типу и ориентации.
3. Выполнить сочленение до фиксации замкового механизма без приложения избыточных усилий.
4. Проконтролировать отсутствие люфта и надежность фиксации после установки.

Изделие сохраняет работоспособность при соблюдении условий эксплуатации, предусмотренных для разъемов серии СНЦ23. Точные значения электрических и климатических параметров определяются технической документацией на данную модификацию и не должны превышаться при использовании в составе конечного оборудования.
