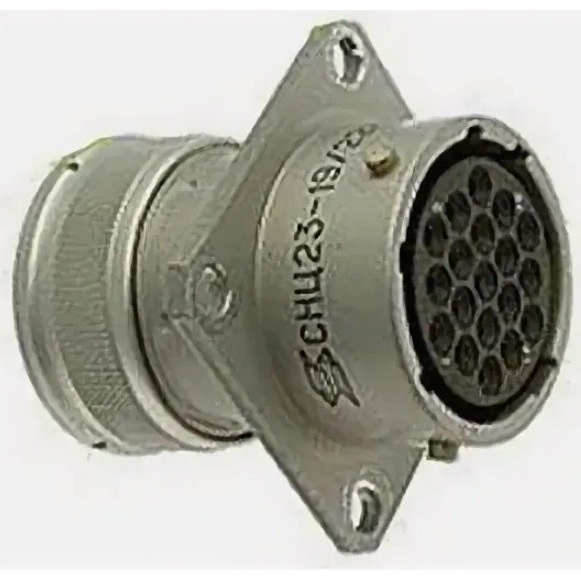

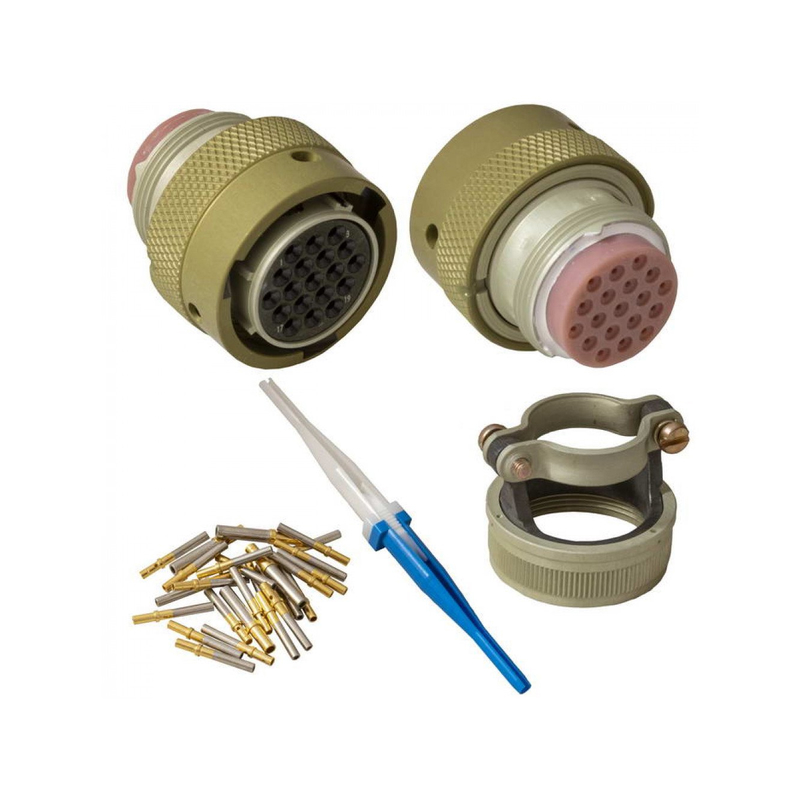

СНЦ23-19/24В-1-А-В

Цена:

1750 ₽

Технические характеристики

СНЦ23-19/24В-1-А-В — это цилиндрический низкочастотный электрический соединитель российской разработки. Он предназначен для работы в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В.

Это блочная вилка приборного типа без кожуха с 19 контактами (15 шт. диаметром 1 мм и 4 шт. диаметром 1,5 мм), выполненными из латуни с золотым покрытием (Au). Контакты извлекаемые, монтаж осуществляется обжимом с использованием инструментов ИВИ1,0 и ИВИ1,5; сочленение байонетное, а установка — на панель.

Корпус из алюминиевого сплава с анодированным зеленым покрытием имеет размеры 31,4×31,4×32 мм и условный размер 24; изолятор резиновый розового цвета в угловом положении (30°).

Соединитель выдерживает рабочий ток до 5 А на контакты Ø1 мм и до 9 А на Ø1,5 мм, с сопротивлением контактов не более 4 мОм и 2,5 мОм соответственно. Он устойчив к вибрациям (1–5000 Гц, 40 g), ударам (до 500 g), работает в диапазоне температур от -60 до +155 °C во всеклиматическом исполнении.

Ресурс — 500 сочленений, срок хранения до 25 лет; поляризация пятишпоночная с наличием ориентации по пазами.

Используется для внутреннего монтажа в приборах, взаимосочленяется с кабельными розетками СНЦ23. Аналоги: СН2М, НС2, MS3470, D38999.

Описание

Назначение и область применения

СНЦ23-19/24В-1-А-В представляет собой цилиндрический низкочастотный электрический соединитель, разработанный для применения в радиоэлектронной аппаратуре различного назначения. Устройство выполнено в виде блочной вилки приборного типа без кожуха и предназначено для установки на панель с последующим внутренним монтажом в приборах. Соединитель обеспечивает коммутацию электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 700 В.

Изделие ориентировано на использование в составе бортовой и наземной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи, где требуется надёжное разъёмное соединение с высокой устойчивостью к внешним воздействующим факторам. Благодаря всеклиматическому исполнению соединитель допускает эксплуатацию в широком диапазоне температур от минус 60 до плюс 155 градусов Цельсия, что делает его пригодным для применения в жёстких условиях окружающей среды.

Соединитель взаимосочленяется с кабельными розетками серии СНЦ23, образуя единую систему разъёмов с байонетным механизмом фиксации. Такое сочетание обеспечивает быстрое и надёжное соединение при монтаже и техническом обслуживании аппаратуры. Пятишпоночная поляризация с ориентацией по пазам исключает возможность неправильного сочленения ответных частей.

Конструктивные особенности и технические характеристики

Корпус соединителя изготовлен из алюминиевого сплава и имеет анодированное покрытие зелёного цвета, обеспечивающее защиту от коррозии и механических повреждений. Габаритные размеры корпуса составляют 31,4 на 31,4 на 32 миллиметра, условный размер — 24. Изолятор выполнен из резины розового цвета и установлен в угловом положении с поворотом на 30 градусов, что определяет требуемую ориентацию контактов при сочленении.

Соединитель оснащён 19 контактами, из которых 15 штук имеют диаметр 1 миллиметр, а 4 штуки — диаметр 1,5 миллиметра. Контакты выполнены из латуни и покрыты золотом, что обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость. Конструкция контактов предусматривает их извлекаемость, а монтаж осуществляется методом обжима с применением специализированного инструмента ИВИ1,0 для контактов диаметром 1 миллиметр и ИВИ1,5 для контактов диаметром 1,5 миллиметра.

Электрические и эксплуатационные параметры

Рабочий ток на контакты диаметром 1 миллиметр — до 5 ампер
Рабочий ток на контакты диаметром 1,5 миллиметра — до 9 ампер
Сопротивление контактов диаметром 1 миллиметр — не более 4 миллиом
Сопротивление контактов диаметром 1,5 миллиметра — не более 2,5 миллиом
Рабочее напряжение — до 700 вольт
Диапазон рабочих частот — до 3 мегагерц
Диапазон рабочих температур — от минус 60 до плюс 155 градусов Цельсия
Устойчивость к вибрационным нагрузкам — от 1 до 5000 герц при ускорении 40 g
Устойчивость к ударным нагрузкам — до 500 g
Ресурс сочленений — 500 циклов
Срок хранения — до 25 лет

Монтаж и совместимость

Установка соединителя СНЦ23-19/24В-1-А-В выполняется на панель прибора. Блочная конструкция без кожуха предполагает монтаж изнутри корпуса аппаратуры, при этом ответная кабельная розетка серии СНЦ23 подводится с внешней стороны. Байонетное сочленение обеспечивает быстрое и надёжное замыкание с фиксацией от самопроизвольного расчленения при вибрациях и ударах.

Извлекаемая конструкция контактов позволяет производить замену отдельных контактов без демонтажа всего соединителя, что упрощает ремонт и обслуживание аппаратуры в процессе эксплуатации. Обжимной способ монтажа контактов исключает необходимость пайки и обеспечивает стабильное электрическое соединение проводников с контактами.

По конструкции и присоединительным размерам соединитель совместим с аналогами, применяемыми в отечественной и зарубежной аппаратуре, в том числе с изделиями серий СН2М, НС2, MS3470 и D38999. Это позволяет использовать СНЦ23-19/24В-1-А-В при модернизации эксплуатируемого оборудования и в новых разработках без изменения посадочных мест.

Благодаря сочетанию широкого температурного диапазона, высокой механической прочности и стабильных электрических характеристик соединитель подходит для ответственных применений, где предъявляются повышенные требования к надёжности разъёмных соединений в условиях воздействия вибраций, ударов и климатических факторов.
