Назначение соединителя СНЦ23-19/24Р-2-Б-В

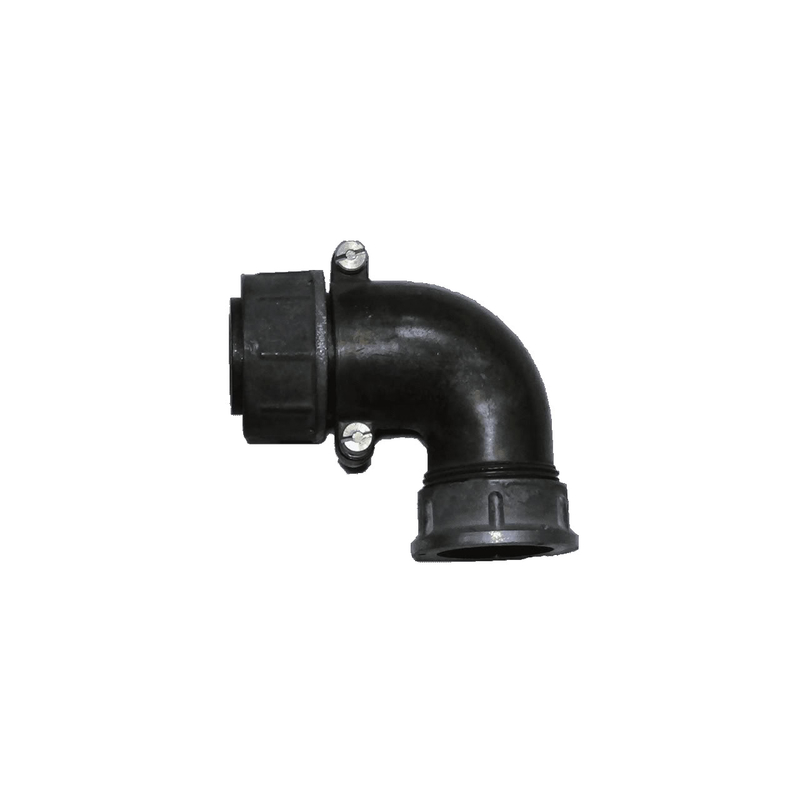

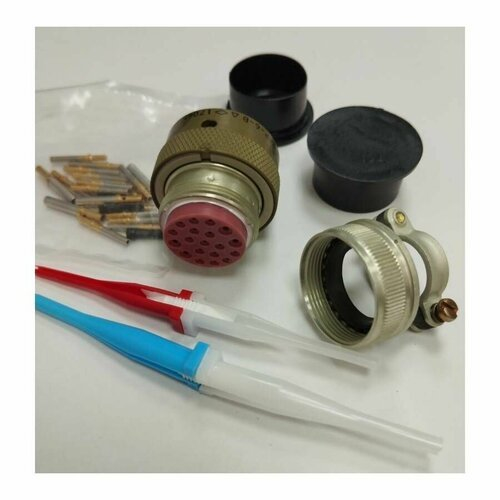

СНЦ23-19/24Р-2-Б-В производства завода «Элекон» (Казань) — это цилиндрический электрический соединитель серии СНЦ23, предназначенный для надёжного соединения и коммутации электрических цепей переменного и постоянного тока. Изделие применяется в промышленных и специальных системах, где предъявляются повышенные требования к устойчивости к вибрациям, ударам и экстремальным условиям эксплуатации.

Соединитель выпускается по техническим условиям ТУ НКЦС.434410.507 и представляет собой конструкцию из вилки и розетки — приборной или кабельной. Такое исполнение позволяет использовать его как для межблочного соединения внутри аппаратуры, так и для подключения кабельных линий.

Подтверждённые технические особенности

Основные электрические и эксплуатационные параметры изделия подтверждены данными каталога и технической документацией производителя. Соединитель рассчитан на работу в цепях с частотами до 3 МГц и максимальным рабочим напряжением до 700 В (амплитудное значение).

• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Количество циклов сочленения-расчленения — до 500.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет.
• Диапазон рабочих температур — от минус 60 °C до плюс 155 °C.
• Работоспособность при пониженном давлении — до 1,33×10⁻¹⁰ Па.

Помимо климатических и электрических параметров, соединитель выдерживает значительные механические воздействия. Он сохраняет работоспособность при вибрации в диапазоне от 1 до 5000 Гц с ускорением до 400 м/с², при одиночных ударах с ускорением до 5000 м/с² и при многократных ударах с ускорением до 1500 м/с².

Расшифровка обозначения и конструкция

Маркировка соединителя несёт в себе информацию о его конструктивных особенностях. Сочетание «19/24Р» указывает на диаметр корпуса 23 мм, наличие 19 контактов и тип исполнения Р — розетка. Модификация «-2-Б-В» определяет конструктивные особенности изделия, такие как тип фиксации и вариант исполнения.

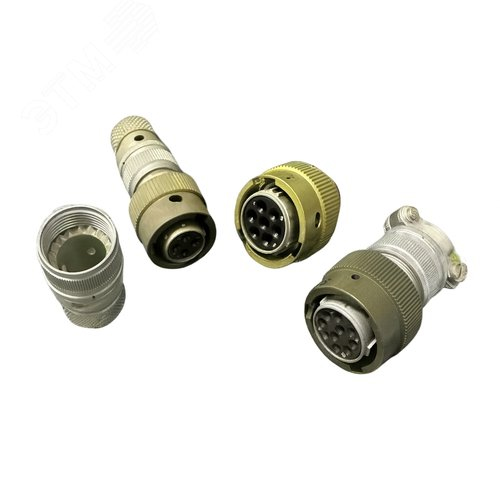

Корпус соединителя имеет прочное исполнение, обеспечивающее защиту контактов от механических повреждений и воздействия окружающей среды. В серии СНЦ23 применяются типовые цилиндрические разъёмы с проводами, что упрощает монтаж и обслуживание.

Области применения

Благодаря высоким эксплуатационным характеристикам СНЦ23-19/24Р-2-Б-В востребован в промышленных системах, специальной аппаратуре и устройствах, работающих в сложных условиях. Его применяют для соединения электрических цепей в оборудовании, подверженном вибрационным и ударным нагрузкам, а также в установках, эксплуатируемых при экстремальных температурах и пониженном давлении.

Соединитель подходит для использования в составе кабельных сборок и приборных соединений, где требуется стабильная передача сигнала и питания в диапазоне частот до 3 МГц. Сочетание большого ресурса циклов сочленения, длительного срока сохраняемости и устойчивости к внешним воздействиям делает его надёжным решением для ответственных задач.
