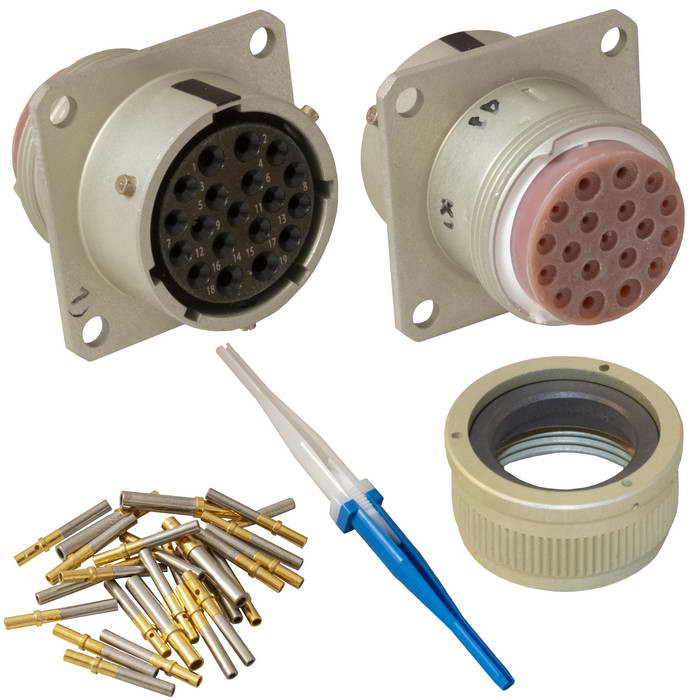

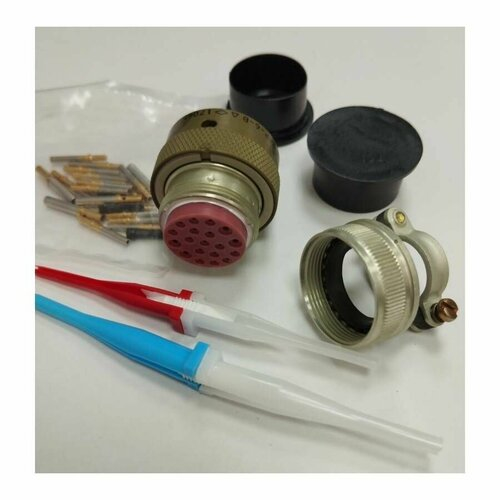

Назначение разъема СНЦ23-19/24Р-8-В

Электрический соединитель СНЦ23-19/24Р-8-В предназначен для коммутации цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, промышленного оборудования и контрольно-измерительных систем. Изделие обеспечивает разъемное соединение кабельных линий и блоков, допускает многократное сочленение и расчленение при проведении монтажных, ремонтных и регламентных работ. Конструктив ориентирован на эксплуатацию внутри помещений, в шкафах, стойках и корпусах устройств, где требуется стабильный электрический контакт и защита проводников от механических воздействий.

Разъем относится к серии СНЦ23 и применяется в низковольтных цепях управления, сигнализации, питания датчиков и исполнительных механизмов. Благодаря металлическому корпусу и фиксирующему соединению соединитель сохраняет работоспособность при вибрациях и умеренных механических нагрузках, характерных для производственных условий.

Расшифровка обозначения и конструктивные особенности

Маркировка СНЦ23-19/24Р-8-В содержит сведения об основных параметрах изделия:

• СНЦ23 — серия цилиндрических низкочастотных соединителей с резьбовым или байонетным сочленением;
• 19 — количество контактов, обеспечивающих передачу электрических сигналов и питания;
• 24 — условный размер корпуса, определяющий присоединительные габариты и совместимость с ответными частями того же типоразмера;
• Р — розеточная часть (в составе обозначения указывает на тип контактной группы);
• 8 — конструктивное исполнение, задающее вариант монтажа, расположение контактов и способ крепления;
• В — вилка, то есть часть соединителя, предназначенная для сочленения с розеткой.

Корпус выполнен из металлического сплава, контактные элементы рассчитаны на многократное соединение. Изделие 2014 года выпуска сохраняет заявленные электрические параметры при соблюдении условий хранения и эксплуатации.

Подтвержденные особенности и эксплуатационные свойства

Соединитель обеспечивает надежный электрический контакт за счет фиксированного положения контактных элементов и механической защиты зоны сочленения. Металлический корпус защищает внутренние изоляторы и контакты от случайных повреждений при монтаже и обслуживании. Условный размер корпуса 24 позволяет использовать разъем в стандартных установочных местах, рассчитанных на данный типоразмер серии СНЦ23.

Изделие обладает устойчивостью к механическим повреждениям и сохраняет работоспособность при умеренных вибрационных нагрузках. Конструктивное исполнение 8 определяет конкретный вариант монтажа и расположение выводов, что необходимо учитывать при подборе ответной части и прокладке кабеля.

Применение

Разъем СНЦ23-19/24Р-8-В используется в промышленной электронике, системах автоматизации, контрольно-измерительном оборудовании и бытовой технике, где требуется разъемное соединение с количеством контактов 19 и надежной фиксацией. Изделие подходит для цепей, в которых важны стабильность контакта и защита от внешних воздействий.

При выборе ответной части необходимо учитывать серию СНЦ23, количество контактов 19, условный размер корпуса 24 и тип сочленяемой части. Монтаж и обслуживание соединителя рекомендуется выполнять с использованием стандартного инструмента, обеспечивающего корректную заделку проводников в контактные хвостовики.

Преимущества и ограничения

• Высокая надежность электрического соединения благодаря фиксированной конструкции контактной группы;
• Устойчивость к механическим повреждениям корпуса и контактных элементов;
• Широкий диапазон применения в промышленном и бытовом оборудовании;
• Совместимость с ответными соединителями серии СНЦ23 того же типоразмера;
• Ограниченная совместимость с разъемами других серий и типоразмеров;
• Для установки и заделки проводников может потребоваться специализированный инструмент.
