Назначение соединителя СНЦ23-19/24Р-13В «5»

Соединитель СНЦ23-19/24Р-13В «5» представляет собой цилиндрический низкочастотный малогабаритный разъем, предназначенный для внутреннего монтажа в электронных устройствах. Изделие применяется для коммутации электрических цепей постоянного и переменного тока в различных электро-, радио- и контрольно-измерительных приборах. Конструкция разъема обеспечивает надежное разъемное соединение, рассчитанное на многократные циклы сочленения и расчленения в процессе эксплуатации и технического обслуживания аппаратуры.

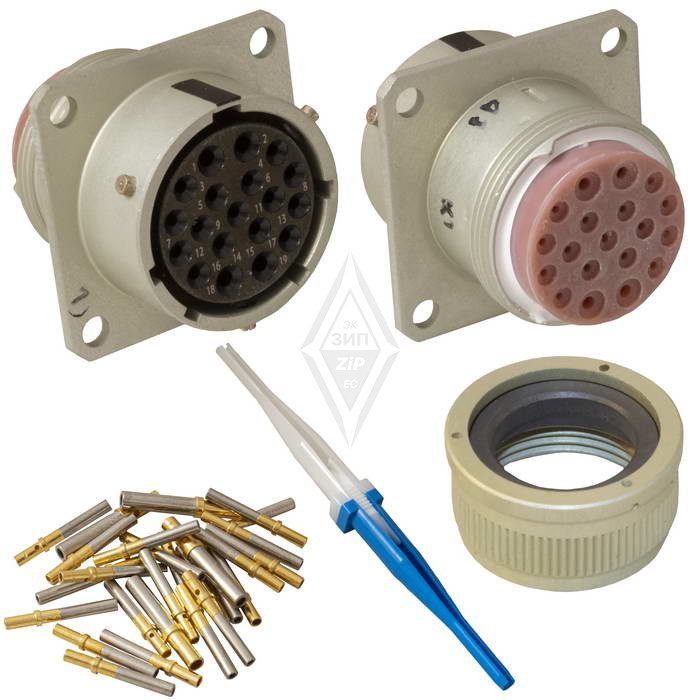

Разъем состоит из двух ответных частей — вилки и розетки, которые могут выполняться как в приборном, так и в кабельном исполнении. Благодаря унификации присоединительных размеров розетки данного типа способны сочленяться с вилками соединителей СНЦ27, СНЦ28 и СНЦ29, что расширяет возможности применения изделия в смешанных схемах и при модернизации существующего оборудования.

Подтвержденные особенности конструкции

Соединитель СНЦ23-19/24Р-13В «5» обладает рядом конструктивных и эксплуатационных особенностей, определяющих его функциональные возможности:

• Тип сочленения — байонетное, обеспечивающее быстрое и надежное соединение с фиксацией от самопроизвольного разъединения.
• Количество контактов — 19, что позволяет передавать значительное число электрических сигналов в одном корпусе.
• Условный размер корпуса — 24.
• Монтаж проводов — обжимкой, обеспечивающий стабильное переходное сопротивление и устойчивость к вибрациям.
• Покрытие контактов — золото, обеспечивающее низкое переходное сопротивление и высокую коррозионную стойкость.

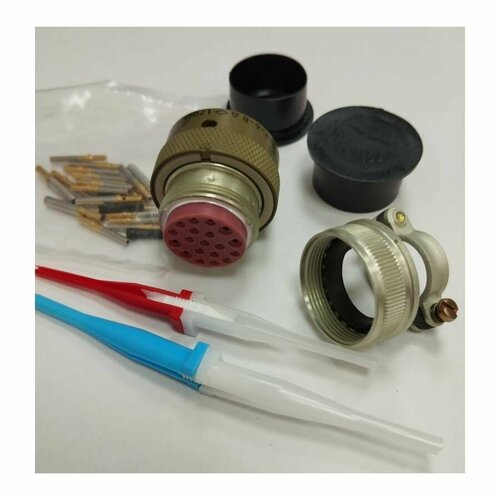

• Конструктивное исполнение — кабельная часть с обоймой под термоусаживаемые трубки для дополнительной герметизации и защиты места заделки кабеля.
• Климатическое исполнение — всеклиматическое, допускающее эксплуатацию в широком диапазоне температур и условий окружающей среды.
• Поляризация корпуса — пятишпоночная с многопозиционной установкой изолятора, исключающая неправильное сочленение.
• Максимальное рабочее напряжение — до 700 В.
• Частота переменного тока — до 3 МГц.

Области применения

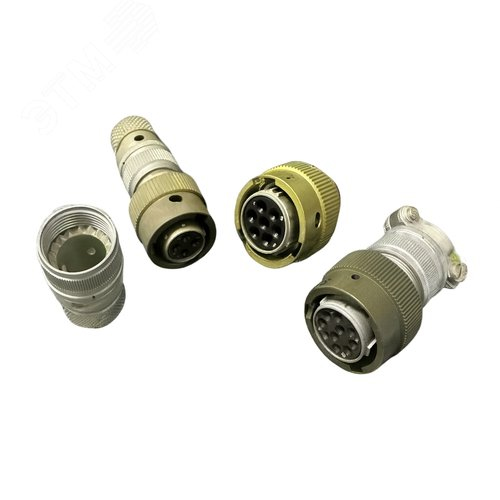

Соединители серии СНЦ23, включая модель СНЦ23-19/24Р-13В «5», находят широкое применение в радиоэлектронной аппаратуре, измерительных комплексах, системах автоматики и промышленном оборудовании. Благодаря байонетному механизму сочленения соединитель удобен в условиях, где требуется частая коммутация соединений или ограничен доступ к месту монтажа.

Всеклиматическое исполнение позволяет использовать разъем как в отапливаемых помещениях, так и в неблагоприятных условиях с перепадами температур и повышенной влажностью. Покрытие контактов золотом обеспечивает стабильные электрические характеристики при длительной эксплуатации и хранении. Изделие подходит для внутреннего монтажа в блоках аппаратуры, где требуется компактное и надежное разъемное соединение с большим числом контактных пар.

Электрические параметры

Максимальное рабочее напряжение соединителя составляет до 700 В, что позволяет применять его в цепях с достаточно высоким уровнем питающего напряжения. Диапазон рабочих частот переменного тока достигает 3 МГц, что соответствует требованиям большинства низкочастотных применений, включая сигнальные цепи, цепи управления и питания. Сочетание указанных параметров с золотым покрытием контактов делает разъем пригодным для передачи как силовых, так и слаботочных сигналов.

Приемка «5»

Соединитель СНЦ23-19/24Р-13В поставляется с приемкой «5», что подтверждает соответствие изделия установленным требованиям и проведение необходимых контрольных операций при выпуске продукции. Артикул изделия — 7895, категория — СНЦ23. Производитель, страна производства, комплектация, гарантийные обязательства и конкретные сертификаты в представленных данных не указаны.
