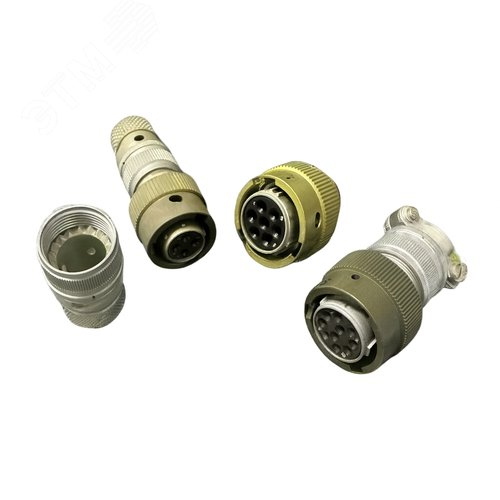

СНЦ23-19/24Р-13-В («Элекон-5») — это розетка серии СНЦ23, предназначенная для эксплуатации в цепях постоянного и переменного тока с частотой до 3000 кГц при амплитуде напряжения до 700 В. Изделие изготовлено по технологическому нормативу НКЦС.434410.507ТУ и имеет всеклиматическое исполнение, что подтверждает его пригодность для работы в жёстких условиях окружающей среды.

Назначение и область применения

Разъёмы серии СНЦ23 применяются для внутреннего монтажа в электро- и радиотехнике, включая оборудование, работающее в широком температурном диапазоне и при изменяющихся климатических условиях. Розетка сочленяется с вилками из других серий СНЦ, например СНЦ27, СНЦ28 и СНЦ29, что позволяет использовать её в унифицированных разъёмных соединениях.

Благодаря всеклиматическому исполнению и расширенному температурному диапазону разъём востребован в бортовых и промышленных установках с жёсткими тепловыми режимами. Он подходит для ответственных цепей передачи сигнала и питания, где требуется стабильное соединение при вибрации, перепадах температур и повышенной влажности.

Расшифровка обозначения

• СНЦ23 — тип соединителя цилиндрического исполнения.
• 19 — количество контактов.
• 24 — условный размер корпуса.
• Р — вид корпуса: розетка.
• 13 — конструктивное исполнение: кабельная часть с обоймой под термоусаживаемые трубки.
• В — всеклиматическое исполнение, рассчитанное на широкий температурный диапазон и повышенные условия эксплуатации.

Подтверждённые технические особенности

Максимальное рабочее напряжение составляет до 700 В по амплитуде. Ток на один контакт — до 15 А. Частота переменного тока — до 3000 кГц. Рабочий диапазон температур — от примерно минус 60 до плюс 200 градусов Цельсия.

Количество сочленений-расчленений — не менее 500 циклов, минимальная наработка при работе — порядка 1000 часов, что характерно для изделий повышенной надёжности. Сочленение байонетное, с пятишпоночной поляризацией корпуса и многопозиционной установкой изолятора, что снижает риск неправильного подключения и повышает механическую устойчивость сопряжения. Контакты обычно выполняются с покрытием из серебра или золота, что обеспечивает стабильный контакт и низкое переходное сопротивление.

Приёмка и год выпуска

Товар имеет приёмку «5» и год выпуска 2022. Поставляется в заводской упаковке. Артикул изделия — 20860, производитель — Элекон, категория — СНЦ23.

Ключевые преимущества

1. Всеклиматическое исполнение для работы в широком температурном диапазоне.
2. Байонетное сочленение с пятишпоночной поляризацией и многопозиционной установкой изолятора.
3. Совместимость с вилками серий СНЦ27, СНЦ28 и СНЦ29.
4. Повышенная надёжность: не менее 500 циклов сочленения-расчленения и наработка порядка 1000 часов.
5. Контакты с покрытием из серебра или золота для стабильного соединения.
