Назначение соединителя СНЦ23-19/24Р-13-В

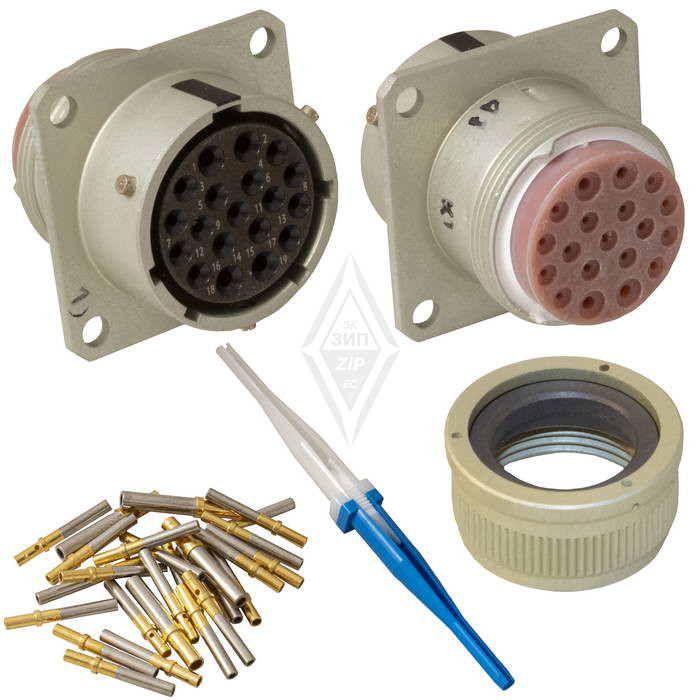

Соединитель электрический СНЦ23-19/24Р-13-В предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на эксплуатацию при максимальном рабочем напряжении до 700 В, что позволяет использовать его в широком спектре промышленного оборудования, лабораторных установок и контрольно-измерительной аппаратуры. Розеточная конструкция с обоймой под термоусаживаемые материалы обеспечивает дополнительную механическую защиту места соединения и способствует сохранению стабильных электрических параметров в условиях вибрации и перепадов температур.

Соединители серии СНЦ23 применяются в электронных блоках, радиоэлектронной аппаратуре, системах автоматизации и измерительных комплексах, где требуется разъёмное соединение с высокой повторяемостью контакта и устойчивостью к внешним воздействиям. Артикул изделия — 7894, категория — СНЦ23, приёмка «5».

Технические характеристики

Соединитель СНЦ23-19/24Р-13-В имеет следующие подтверждённые параметры:

• Количество контактов: 19
• Условный диаметр корпуса: 24 мм
• Диаметр контактов: 1,0 мм
• Максимальная частота тока: 3 МГц
• Максимальное рабочее напряжение: 700 В
• Сопротивление контактов: не более 1 МОм

Максимальный ток на одиночный контакт определяется диаметром контакта и условиями эксплуатации. Конструкция предусматривает надёжную фиксацию ответных частей и защиту от самопроизвольного расстыковывания. Обойма под термоусаживаемые материалы позволяет выполнить герметизацию кабельного ввода непосредственно на месте монтажа, что снижает вероятность попадания влаги и пыли внутрь соединения.

Конструктивные особенности и применение

Розеточное исполнение соединителя обеспечивает удобную установку на корпусах приборов и панелях. Условный диаметр корпуса 24 мм позволяет размещать изделие в стандартных монтажных отверстиях, а 19 контактов с диаметром 1,0 мм дают возможность коммутировать слаботочные сигнальные цепи, цепи управления и питания маломощных потребителей. Соединитель сохраняет работоспособность при частотах до 3 МГц, что важно для импульсных схем и высокочастотных измерительных трактов.

Рекомендации по монтажу

При монтаже соединителя СНЦ23-19/24Р-13-В следует учитывать диаметр контактов при выборе сечения проводов: для контактов диаметром 1,0 мм подбираются проводники, обеспечивающие надёжный обжим или пайку без избыточной механической нагрузки. Использование термоусаживаемой обоймы повышает защиту места пайки и увеличивает срок службы соединения в условиях повышенной влажности и запылённости. После сборки рекомендуется проверять сопротивление контактов, которое не должно превышать 1 МОм.

Области использования

Изделие востребовано в электроприборах, радиоаппаратуре и контрольно-измерительной технике. Оно подходит для построения разъёмных линий связи между измерительными блоками, подключения датчиков, исполнительных механизмов и интерфейсных модулей. Конструкция с фиксирующими элементами обеспечивает многократное сочленение и расчленение без потери качества контакта, что делает соединитель удобным для ремонтируемого и поверяемого оборудования.

Приёмка «5» подтверждает соответствие изделия установленным требованиям и допускает его использование в составе ответственной аппаратуры. Соединитель СНЦ23-19/24Р-13-В сочетает компактные габариты, достаточное количество контактов и электрические параметры, необходимые для стабильной работы цепей постоянного и переменного тока в диапазоне частот до 3 МГц.
