Назначение и область применения

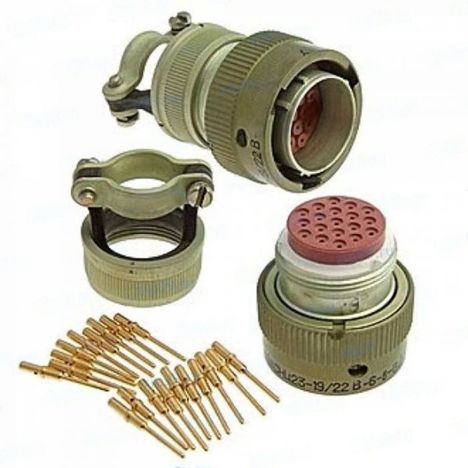

Разъем СНЦ23-19/22В-6-В представляет собой цилиндрический многопозиционный соединитель с локальной защитой контактов, предназначенный для коммутации электрических цепей в составе радиоэлектронной аппаратуры и промышленного оборудования. Изделие относится к серии разъемов СНЦ23 и выпущено в 2013 году.

Соединители данной серии широко применяются в промышленности, приборостроении и электронике благодаря способности сохранять работоспособность в жестких климатических условиях. Конструкция обеспечивает стабильное электрическое соединение и защиту контактных элементов от внешних воздействий, что позволяет использовать разъем в аппаратуре, эксплуатируемой в сложных условиях окружающей среды.

Технические особенности

Разъем СНЦ23-19/22В-6-В характеризуется следующими подтвержденными параметрами:

• Тип разъема: цилиндрический многопозиционный соединитель;
• Количество контактов: 19;
• Условный размер корпуса: 22 мм;
• Конструктивное исполнение: 6 — кабельная часть с прямым кожухом;
• Вид соединителя: В — вилка;
• Температурный диапазон: от минус 40 до плюс 85 градусов Цельсия;
• Рабочее напряжение: не более 700 В.

Изделие оснащено локальной защитой контактов, что снижает вероятность повреждения контактных элементов при сочленении и расчленении, а также при транспортировке и хранении. Кабельная часть с прямым кожухом обеспечивает удобный ввод кабеля и надежную фиксацию в составе соединительной линии.

Конструкция и исполнение

Разъемы серии СНЦ23 выпускаются в различных вариантах исполнения, что позволяет подбирать модификацию под конкретные условия монтажа и эксплуатации. Для данной модели предусмотрено исполнение с прямым кожухом и вилочной частью.

Поляризация шпонок и пазов на корпусах выполнена с учетом правильного взаимного ориентирования ответных частей, что исключает неверное сочленение и защищает контакты от механических повреждений. Локальная защита контактов обеспечивает дополнительную устойчивость к несанкционированному касанию и случайным воздействиям.

Условия эксплуатации

Заявленный температурный диапазон от минус 40 до плюс 85 градусов Цельсия позволяет эксплуатировать разъем в аппаратуре, работающей как в условиях пониженных температур, так и при значительном нагреве. Рабочее напряжение не должно превышать 700 В, что определяет допустимые режимы применения изделия в составе электрических цепей.

Конструкция с локальной защитой контактов и цилиндрическим корпусом условного размера 22 мм ориентирована на применение в соединительных трактах, где требуется надежный электрический контакт и защита от внешних воздействий без применения полной герметизации.

Комплектация и монтаж

Разъем поставляется как кабельная часть с прямым кожухом. Подключение кабеля осуществляется со стороны хвостовика, при этом конструкция кожуха обеспечивает фиксацию кабельного ввода. Вилочное исполнение предполагает сочленение с ответной розеточной частью серии СНЦ23 соответствующего типоразмера и количества контактов.

При выборе ответной части необходимо учитывать количество контактов (19), условный размер корпуса (22 мм) и конструктивное исполнение, а также поляризацию шпонок и пазов для обеспечения корректного сочленения.
