СНЦ23-19/22В-2-В-В

Цена: ПОД ЗАКАЗ

Технические характеристики

СНЦ23-19/22В-2-В-В

Соединитель СНЦ23-19/22В-2-В представляет собой цилиндрический многопозиционный разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц) при максимальном напряжении до 700 В. Эти соединители используются в различных электро-, радио- и контрольно-измерительных приборах, обеспечивая надежное соединение и разъединение электрических цепей.

Основные характеристики

Тип соединителя : цилиндрический, многопозиционный с локальной защитой контактов.
Количество контактов : 19.
Размер корпуса : условный размер 22.
Максимальный ток на контакт : не более 15 А.
Сопротивление изоляции : не менее 5000 МОм.
Температурный диапазон : от -60°C до +155°C.
Гарантийная наработка : 1000 часов.
Срок хранения : 15 лет.

Конструктивные особенности

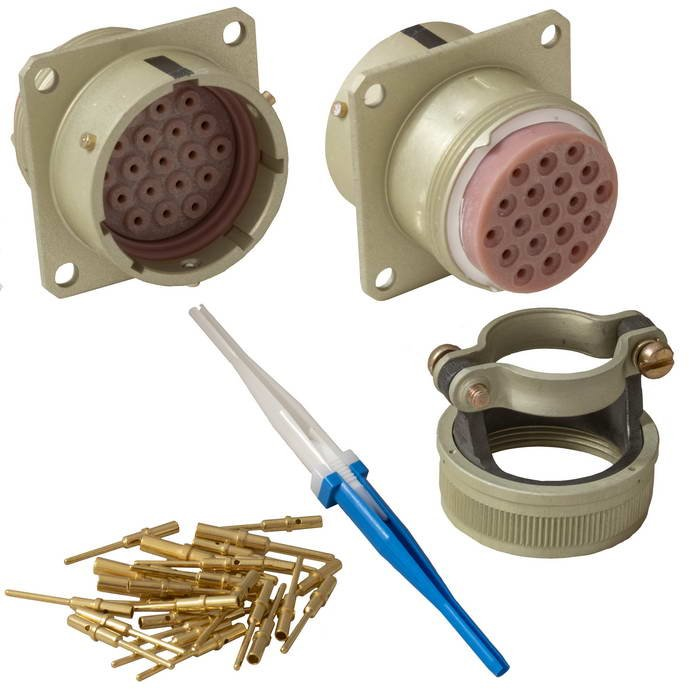

Соединитель состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. вилки и розетки доступны в различных исполнениях:

С прямым кожухом
С угловым кожухом
С обоймой под термоусаживаемые трубки

Тип сочленения — байонетный, что обеспечивает надежное механическое соединение. Контакты разъема покрыты золотом или серебром, что способствует высокой проводимости и устойчивости к коррозии.

Климатическое исполнение

СНЦ23-19/22В-2-В изготавливается во всеклиматическом исполнении по стандартам ГОСТ. Это позволяет использовать соединитель в различных условиях окружающей среды, включая повышенную влажность и широкий диапазон температур.

Применение

Данный тип соединителей широко применяется в ответственных узлах автоматических систем, где требуется высокая надежность и устойчивость к механическим воздействиям. Они находят применение в радиоэлектронной аппаратуре специального назначения, а также в различных промышленных и бытовых устройствах.

Описание

Назначение и область применения

Соединитель СНЦ23-19/22В-2-В-В представляет собой цилиндрический многопозиционный электрический разъем, предназначенный для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при максимальном рабочем напряжении до 700 В. Изделие рассчитано на применение в электротехнических, радиоэлектронных и контрольно-измерительных устройствах, где требуется надежное разъемное соединение проводников с возможностью многократного сочленения и расчленения.

Разъем востребован в аппаратуре специального назначения, автоматизированных системах управления, измерительных комплексах и промышленном оборудовании. Благодаря всеклиматическому исполнению и расширенному температурному диапазону он сохраняет работоспособность в жестких условиях эксплуатации, включая воздействие повышенной влажности, резких перепадов температур и механических нагрузок.

Ключевые технические характеристики

Тип соединителя: цилиндрический, многопозиционный, с локальной защитой контактов.
Количество контактов: 19.
Условный размер корпуса: 22.
Максимальный ток на контакт: не более 15 А.
Сопротивление изоляции: не менее 5000 МОм.
Диапазон рабочих температур: от минус 60 до плюс 155 градусов Цельсия.
Гарантийная наработка: 1000 часов.
Срок хранения: 15 лет.

Электрические параметры обеспечивают стабильную передачу сигналов и силовых цепей в широком спектре нагрузок. Высокое сопротивление изоляции минимизирует токи утечки и повышает безопасность эксплуатации оборудования.

Конструктивные особенности

Соединитель состоит из двух ответных частей — вилки и розетки, которые выпускаются как в приборном, так и в кабельном исполнении. Предусмотрены варианты с прямым кожухом, угловым кожухом и обоймой под термоусаживаемые трубки, что позволяет подобрать конфигурацию под конкретные условия монтажа и компоновки аппаратуры.

Тип сочленения — байонетный. Байонетный замок обеспечивает быстрое и надежное механическое соединение частей разъема, исключая самопроизвольное расчленение при вибрациях и ударных воздействиях. Контакты разъема имеют покрытие из золота или серебра, что гарантирует низкое переходное сопротивление, высокую проводимость и устойчивость к коррозии в течение всего срока службы.

Климатическое исполнение и надежность

Изделие изготовлено во всеклиматическом исполнении в соответствии с требованиями ГОСТ. Это подтверждает пригодность соединителя для эксплуатации в различных климатических зонах, включая районы с экстремально низкими и высокими температурами, а также в условиях повышенной влажности и конденсации влаги.

Показатель гарантийной наработки в 1000 часов подтверждает длительную безотказную работу при соблюдении регламентированных режимов. Срок хранения 15 лет позволяет формировать складские запасы и использовать изделие в рамках долгосрочных производственных программ без риска потери эксплуатационных свойств.
