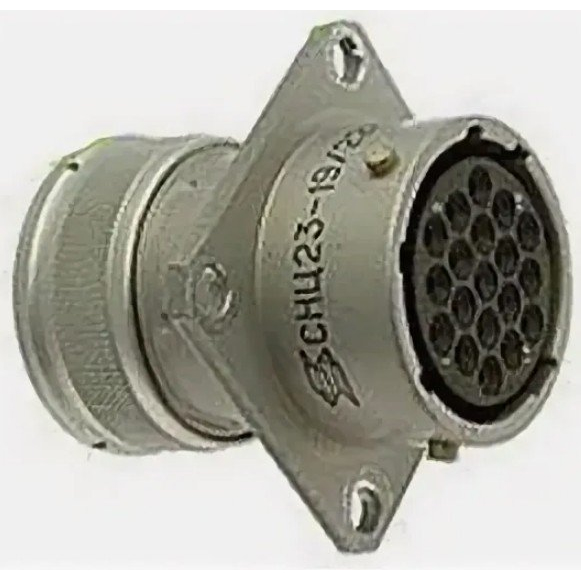

Соединитель СНЦ23-19/22В-2-В представляет собой цилиндрический многопозиционный разъем, предназначенный для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Он широко применяется в электро-, радио- и контрольно-измерительных приборах.

Технические характеристики

Структура:

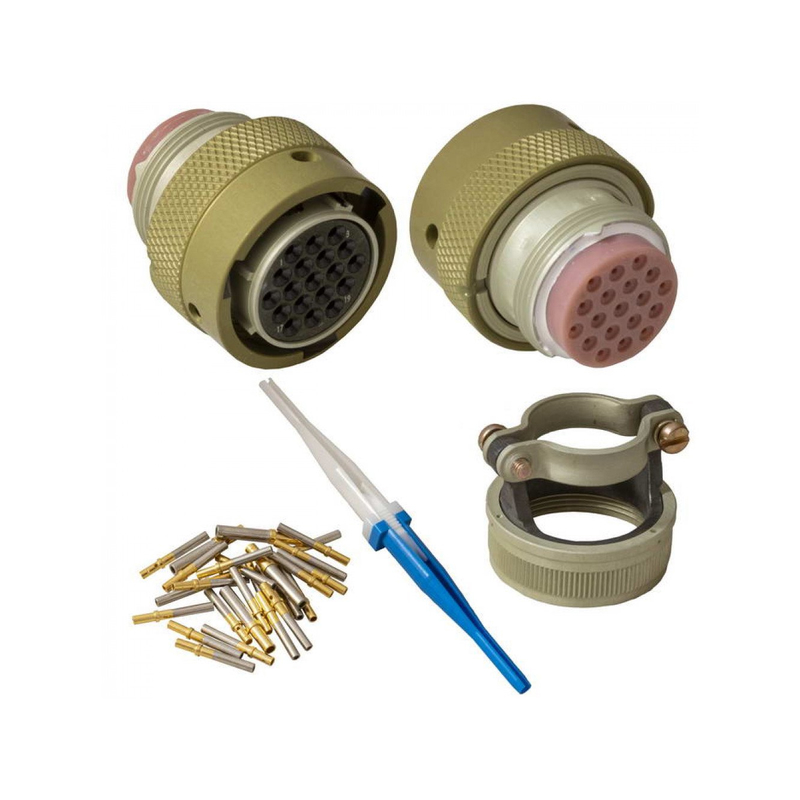

• Соединитель состоит из двух частей: вилки и розетки.
• вилки и розетки могут быть как приборными, так и кабельными.

Конструктивные особенности:

• Возможны различные исполнения:, с прямым или угловым кожухом, а также с обоймой под термоусаживаемые трубки.
• Имеет многошпоночную поляризацию корпуса и многопозиционную установку изолятора.

Параметры:

• Максимальное рабочее напряжение: 700 В.
• Количество контактов: 19.
• Покрытие контактов — золото, что обеспечивает надежное соединение и долговечность.

Климатические условия:

• Соединитель подходит для всеклиматического исполнения, что позволяет использовать его в различных условиях окружающей среды.

Применение

СНЦ23-19/22В-2-В находит применение в ответственных узлах автоматических систем, где требуется высокая надежность соединений. Он используется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре как специального, так и общего назначения.
