Назначение и область применения

Соединитель СНЦ23-19/22В-2-Б-В «5» представляет собой цилиндрический герметичный электрический соединитель, разработанный в рамках серии СНЦ23. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Конструкция обеспечивает надежное и стабильное соединение в условиях, где требуется высокая степень защиты от внешних воздействий и сохранение рабочих характеристик в широком диапазоне температур.

Соединитель применяется в составе радиоэлектронной аппаратуры, контрольно-измерительного оборудования, промышленной автоматики и других систем, где необходима разъемная коммутация с гарантированной герметичностью и устойчивостью к механическим нагрузкам. Изделие рассчитано на эксплуатацию при температурах от минус 60 до плюс 155 градусов Цельсия, что позволяет использовать его как в стационарных, так и в мобильных установках, включая аппаратуру всеклиматического исполнения.

Конструктивные особенности

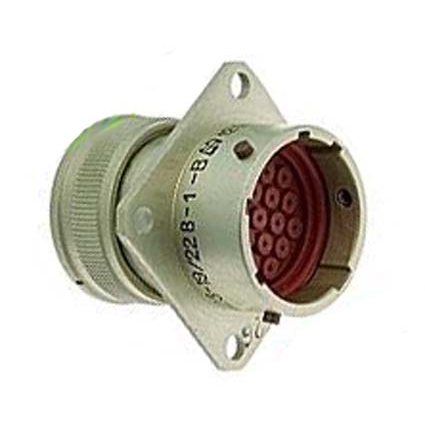

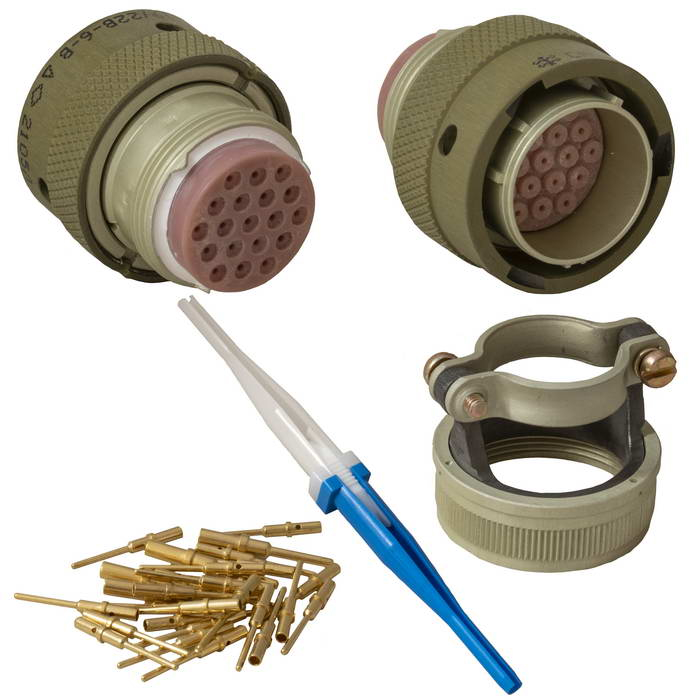

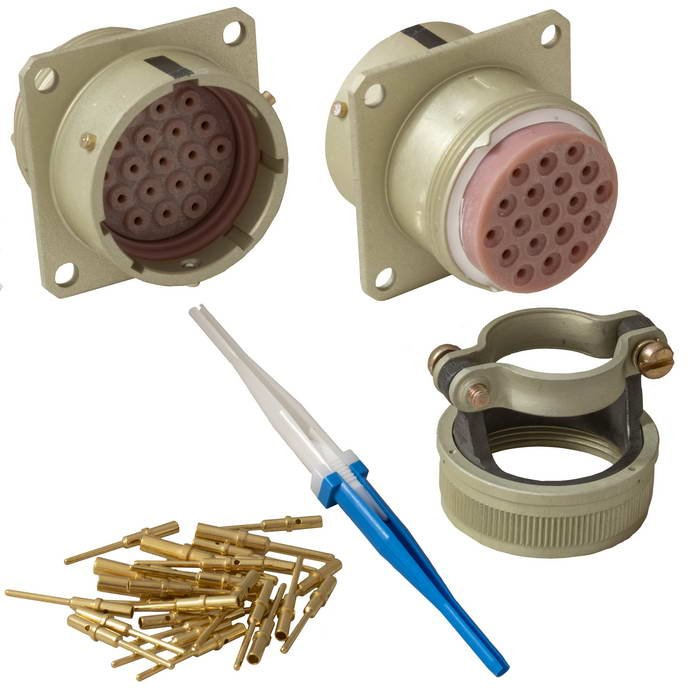

Соединитель СНЦ23-19/22В-2-Б-В «5» состоит из двух ответных частей — вилки и розетки. В зависимости от варианта монтажа обе части могут быть выполнены как приборными, так и кабельными. Кожухи соединителя выпускаются в прямом и угловом исполнении, а также предусмотрены варианты без кожуха и с обоймой под термоусаживаемые трубки. Такое разнообразие конструктивных решений позволяет адаптировать изделие под конкретные условия компоновки аппаратуры и способы подвода кабеля.

Изделие оснащено многошпоночной поляризацией и системой многопозиционной установки изолятора, что исключает неправильное сочленение и обеспечивает точную фиксацию контактной группы. Количество контактов составляет 19, условный размер корпуса — 22 мм. Диаметр контактов может составлять 1,0, 1,5 или 2,0 мм, что напрямую влияет на величину переходного сопротивления: от 1,6 до 4 мОм в зависимости от выбранного диаметра.

Электрические параметры и эксплуатационные характеристики

• Максимальное рабочее напряжение — 700 В
• Сопротивление изоляции — не менее 5000 МОм
• Сопротивление контактов — от 1,6 до 4 мОм в зависимости от диаметра контакта
• Диапазон рабочих температур — от минус 60 до плюс 155 градусов Цельсия
• Тип приемки — «5»
• Количество контактов — 19
• Условный размер корпуса — 22 мм

Приемка «5» подтверждает соответствие изделия установленным требованиям по результатам контроля и испытаний, предусмотренных для данной категории соединителей. Высокая механическая прочность конструкции в сочетании с герметичностью позволяет применять соединитель в аппаратуре, эксплуатируемой в условиях повышенной вибрации, ударных нагрузок и резких перепадов температур.

Идентификация и совместимость

Изделие относится к категории СНЦ23 и имеет артикул 7875. Полное обозначение СНЦ23-19/22В-2-Б-В «5» содержит ключевые параметры: серию, количество контактов, условный размер корпуса, вариант конструктивного исполнения и тип приемки. Соединитель совместим с ответными частями серии СНЦ23, имеющими соответствующие характеристики по количеству контактов, размеру корпуса и типу поляризации.
