Назначение соединителя СНЦ23-19/22В-8-В-В

Соединитель СНЦ23-19/22В-8-В-В представляет собой цилиндрический байонетный разъем, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие относится к серии СНЦ23 и применяется в составе радиоэлектронной аппаратуры, контрольно-измерительного оборудования, промышленных установок и систем связи. Благодаря байонетному механизму сочленения разъем обеспечивает быстрое и надежное соединение кабельных линий с ответной частью, исключая самопроизвольное расцепление под воздействием вибраций или механических нагрузок.

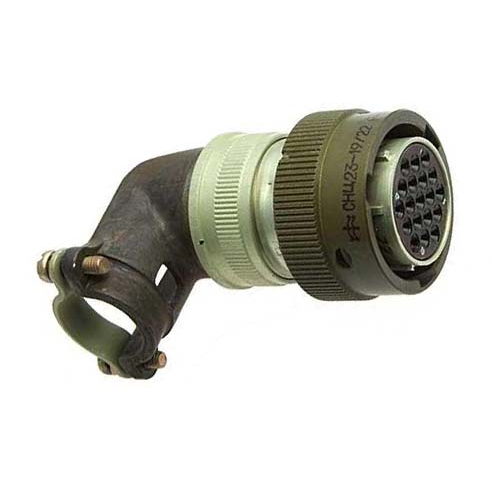

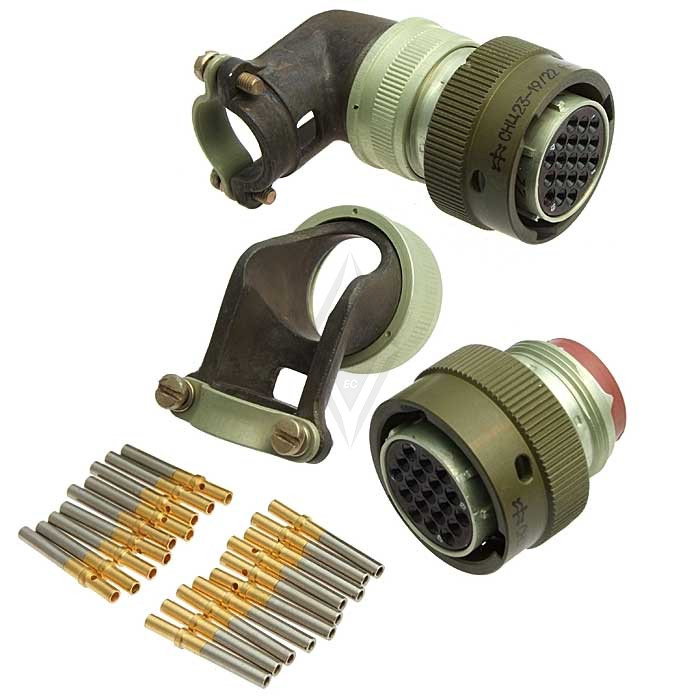

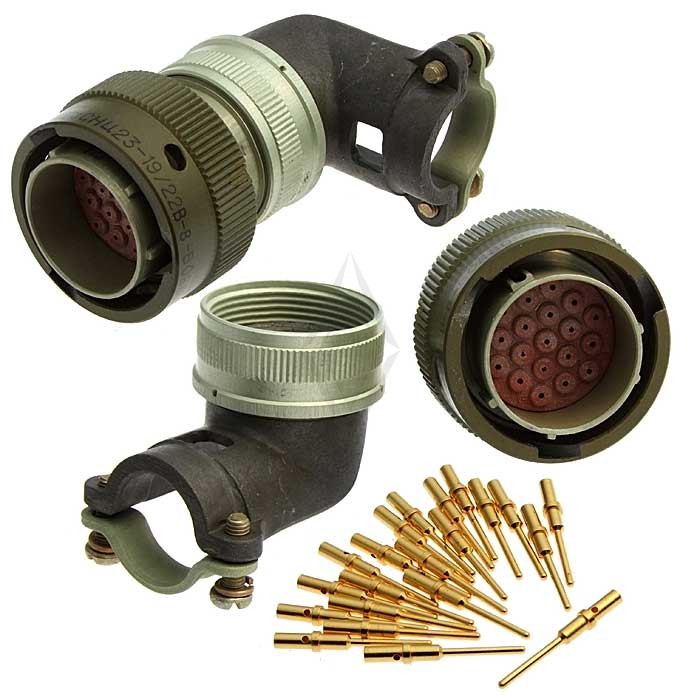

Конструктивное исполнение 8 соответствует кабельной части с угловым кожухом, что позволяет оптимально организовать прокладку кабеля в стеснённых монтажных пространствах и снизить механическое напряжение в точке ввода проводов. Соединитель рассчитан на эксплуатацию в составе электротехнических устройств, где требуется стабильный электрический контакт при рабочих напряжениях до 700 В и частотах до 3 МГц.

Подтверждённые технические особенности

Соединитель СНЦ23-19/22В-8-В-В обладает следующими характеристиками, определяющими его функциональные возможности и область применения:

• Тип соединителя: СНЦ23, цилиндрический байонетный разъем;
• Количество контактов: 19;
• Условный размер корпуса: 22;
• Конструктивное исполнение: 8 — кабельная часть с угловым кожухом;
• Максимальное рабочее напряжение: до 700 В;
• Рабочая частота: до 3 МГц;
• Покрытие контактов: золото;
• Минимальная наработка на отказ: не менее 1000 часов;
• Допустимое количество циклов соединений и разъединений: до 500;
• Срок хранения: до 25 лет.

Золотое покрытие контактов обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость, что особенно важно при эксплуатации в условиях повышенной влажности и агрессивных сред. Нормируемая наработка на отказ не менее 1000 часов подтверждает стабильность характеристик изделия в течение длительного времени, а ресурс в 500 циклов сочленения гарантирует многократное использование разъема без заметного ухудшения качества контакта.

Применение и условия эксплуатации

Соединитель СНЦ23-19/22В-8-В-В предназначен для использования как в постоянных, так и в переменных электрических цепях. Изделие сохраняет работоспособность под воздействием различных факторов окружающей среды, что делает его пригодным для применения в сложных условиях — при перепадах температур, повышенной влажности, наличии вибраций и механических воздействий.

Разъем подходит для монтажа в кабельные сборки промышленного оборудования, телекоммуникационной аппаратуры, измерительных комплексов и энергетических установок. Угловой кожух кабельной части упрощает подключение в ограниченных по глубине корпусах и распределительных шкафах, позволяя аккуратно выводить кабель без резких изгибов, способных повредить изоляцию проводников.

Долговечность и надёжность

Показатели долговечности соединителя подтверждены минимальной наработкой на отказ не менее 1000 часов и возможностью выдерживать до 500 циклов соединений и разъединений. Длительный срок хранения — до 25 лет — позволяет закладывать изделие в состав долгосрочных проектов и резервных фондов оборудования без риска потери эксплуатационных свойств. Указанные параметры делают СНЦ23-19/22В-8-В-В надежным решением для ответственных узлов коммутации, где важны стабильность электрического контакта и устойчивость к внешним воздействиям в течение всего срока службы.
