Назначение и область применения

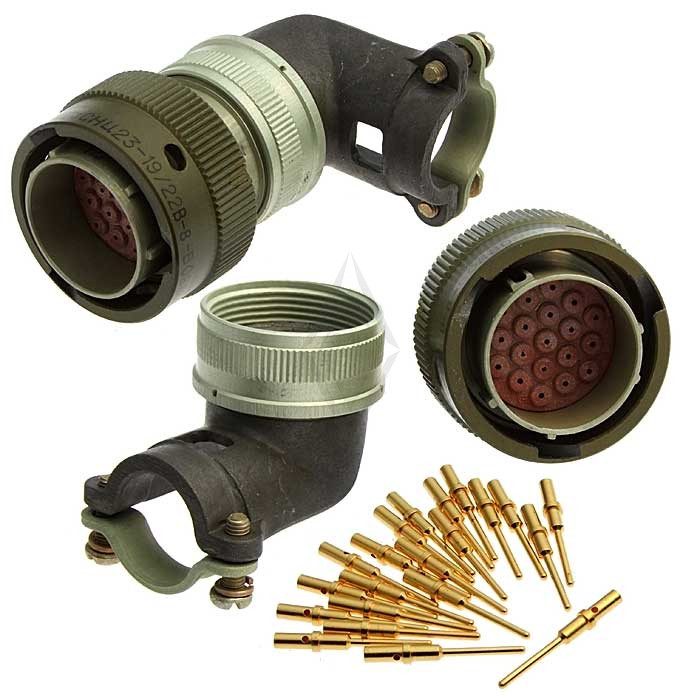

СНЦ23-19/22В-8-В-В представляет собой малогабаритный цилиндрический байонетный низкочастотный разъем (вилку) советского и российского производства. Изделие предназначено для работы в электрических цепях постоянного, переменного и пульсирующего тока с частотой до нескольких килогерц. Разъем относится к категории СНЦ23 и применяется для внутреннего монтажа в приборах, системах автоматики, авиационной и специальной технике, где предъявляются повышенные требования к надежности соединений и сохранности параметров в течение длительного срока эксплуатации.

Конструкция разъема ориентирована на использование в автоматических и ответственных системах, включая всеклиматическое исполнение и работу в агрессивных условиях. Благодаря байонетному соединению корпуса обеспечивается быстрый и надежный захват с ответной частью, а многошпоночная поляризация исключает неправильную ориентацию при сочленении. Изделие подходит для применения в составе бортового оборудования, промышленной автоматики, контрольно-измерительных комплексов и других узлов, где важна устойчивость к вибрационным и механическим воздействиям.

Конструктивные особенности

Разъем СНЦ23-19/22В-8-В-В имеет следующие конструктивные характеристики:

• Количество контактов — 19 штук, выполняющих передачу электрических сигналов и питающих напряжений.
• Условный размер корпуса — 22, что определяет габаритные показатели и взаимозаменяемость в рамках серии СНЦ23.
• Часть соединителя — В (вилка), кабельная часть разъема.
• Конструктивное исполнение — 8, кабельная часть с угловым или прямым кожухом, предназначенная для монтажа на кабель.
• Тип соединения — байонетное, обеспечивающее быстрое вращательное сочленение и фиксацию.
• Способ присоединения проводников — обжим (опрессовка), что упрощает монтаж и повышает вибрационную устойчивость.

Корпус и контактные элементы рассчитаны на продолжительную эксплуатацию с сохранением низкого переходного сопротивления контактов порядка единиц миллиом. Конструкция предусматривает надежную фиксацию кабеля и защиту места соединения проводников от внешних воздействий.

Технические параметры и условия эксплуатации

Электрические и климатические характеристики разъема позволяют использовать его в широком спектре задач. Рабочее напряжение, как правило, не превышает нескольких сотен вольт, точное значение зависит от конкретного технического условия и исполнения. Температурный диапазон эксплуатации составляет примерно от минус 60 до плюс 200 градусов Цельсия, что обеспечивает возможность применения изделия как в условиях низких отрицательных температур, так и при значительном нагреве.

Разъем демонстрирует устойчивость к воздействию вибраций и механических нагрузок благодаря обжимному способу заделки проводников и байонетной фиксации корпуса. Ориентировочный срок сохраняемости составляет до порядка 10–15 лет, что подтверждает пригодность изделия для длительного хранения и последующего использования в составе ответственной аппаратуры. Низкое сопротивление контактов способствует стабильной передаче сигналов и питающих напряжений без существенных потерь.

Монтаж и совместимость

Монтаж разъема осуществляется на кабель с использованием обжимного инструмента для опрессовки контактов. Кабельная часть с кожухом исполнения 8 допускает прямой или угловой вывод кабеля в зависимости от конкретного варианта изготовления. Ответная часть подбирается из ряда соединителей СНЦ23 с учетом условного размера корпуса 22 и количества контактов 19.

Изделие совместимо с розетками и другими ответными частями серии СНЦ23, имеющими соответствующие присоединительные размеры и поляризацию. При монтаже следует учитывать схему распайки контактов, предусмотренную технической документацией на конкретное оборудование. Байонетное сочленение исключает самопроизвольное разъединение при вибрациях и обеспечивает быстрое обслуживание в условиях ограниченного доступа.
