Назначение соединителя СНЦ23-19/22В-11-В

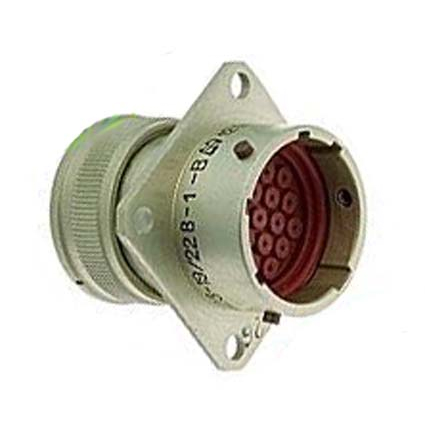

Соединитель СНЦ23-19/22В-11-В представляет собой низкочастотный электрический разъем байонетного типа, предназначенный для коммутации электрических цепей в составе электронной, радиотехнической и контрольно-измерительной аппаратуры. Изделие обеспечивает разъемное соединение кабельных и приборных линий с возможностью многократного сочленения и расчленения в процессе эксплуатации.

Разъем рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц. Конструкция допускает применение как в стационарной аппаратуре, так и в устройствах, подвергающихся периодическому перемонтажу. Благодаря своей схемотехнической универсальности соединитель востребован при построении измерительных стендов, лабораторных установок, промышленной электроники и бортового оборудования.

Технические характеристики

Соединитель СНЦ23-19/22В-11-В имеет следующие подтвержденные параметры:

• Тип соединения — байонетное, обеспечивающее быстрое и надежное сочленение с фиксацией от самопроизвольного разъединения.
• Количество контактов — 19, что позволяет одновременно передавать несколько электрических сигналов.
• Диаметр контактов — 1 мм.
• Рабочее напряжение — до 700 В.
• Максимальный ток на контакт — от 4 до 15 А в зависимости от схемы нагружения и условий эксплуатации.
• Покрытие контактов — золото, обеспечивающее высокую устойчивость к коррозии и стабильное переходное сопротивление.

Конструктивные особенности

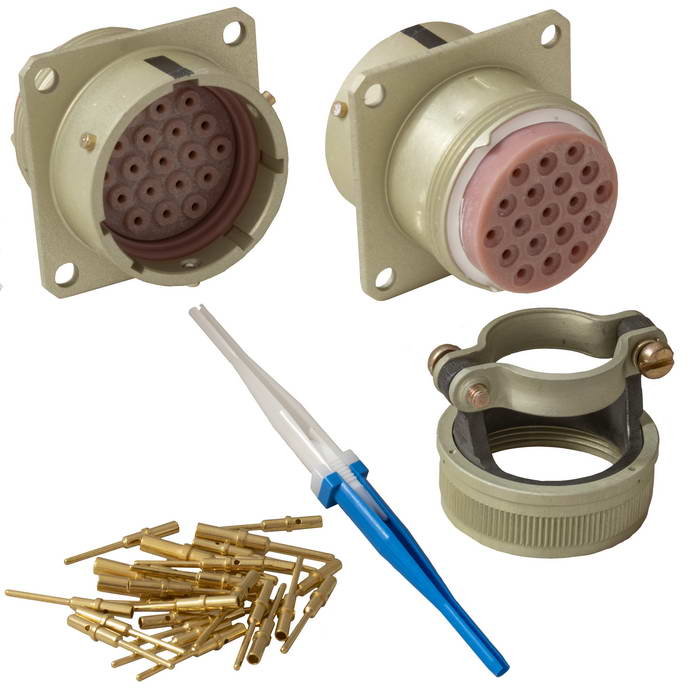

Разъемы серии СНЦ23 выпускаются в приборном и кабельном исполнении. Корпусная часть может комплектоваться прямым или угловым кожухом, что позволяет адаптировать соединение под конкретные компоновочные решения аппаратуры. Для дополнительной защиты места сочленения предусмотрена возможность установки термоусаживающихся трубок.

Байонетный механизм фиксации исключает необходимость применения резьбового инструмента и сокращает время на монтажные операции. Контактная группа с золотым покрытием сохраняет стабильные электрические параметры при многократных циклах соединения и в условиях повышенной влажности.

Применение

Соединитель СНЦ23-19/22В-11-В используется в электро-, радио- и контрольно-измерительных приборах, где требуется разъемное соединение с большим числом сигнальных линий и умеренными токовыми нагрузками. Изделие подходит для эксплуатации в различных климатических условиях благодаря устойчивости к воздействию специальных факторов.

Типовые области применения включают измерительные комплексы, лабораторное оборудование, промышленные системы сбора данных, испытательные стенды и аппаратуру связи. Наличие 19 контактов позволяет группировать силовые и сигнальные цепи в одном разъеме, сокращая количество точек подключения и упрощая монтаж.
