Назначение и область применения

Разъем СНЦ23-19/22В-8-В (артикул 7881) представляет собой цилиндрический низкочастотный малогабаритный соединитель, предназначенный для обеспечения надежного электрического контакта в различных электрических цепях. Изделие входит в серию СНЦ23 и применяется в радиоэлектронной аппаратуре, автоматических системах и других устройствах, где предъявляются повышенные требования к стабильности и долговечности соединений.

Соединитель рассчитан на эксплуатацию в цепях как постоянного, так и переменного тока с частотой до 3 МГц. Благодаря расширенному температурному диапазону и стойкости к внешним воздействиям разъем подходит для использования в ответственных узлах промышленного оборудования, контрольно-измерительной техники и систем автоматизации.

Технические характеристики

Изделие обладает следующими подтвержденными параметрами:

• Тип соединителя: цилиндрический, низкочастотный, малогабаритный.
• Количество контактов: 19.
• Рабочее напряжение: до 700 В (амплитудное значение).
• Рабочий ток: от 3,6 до 15 А.
• Сопротивление контактов: не более 1,6 на 10 в минус третьей степени — 4 на 10 в минус третьей степени Ом.
• Рабочая температура: от минус 60 до плюс 200 градусов Цельсия.
• Минимальная наработка: 1000 часов при 500 сочленениях и расчленениях.
• Срок сохраняемости: 25 лет.
• Покрытие контактов: золото.
• Способ монтажа: обжимка проводов.

Золотое покрытие контактов обеспечивает высокую проводимость и надежную защиту от коррозии, что особенно важно при длительной эксплуатации в сложных условиях. Обжимной способ монтажа гарантирует прочное и стабильное соединение проводов с контактами.

Конструктивные особенности

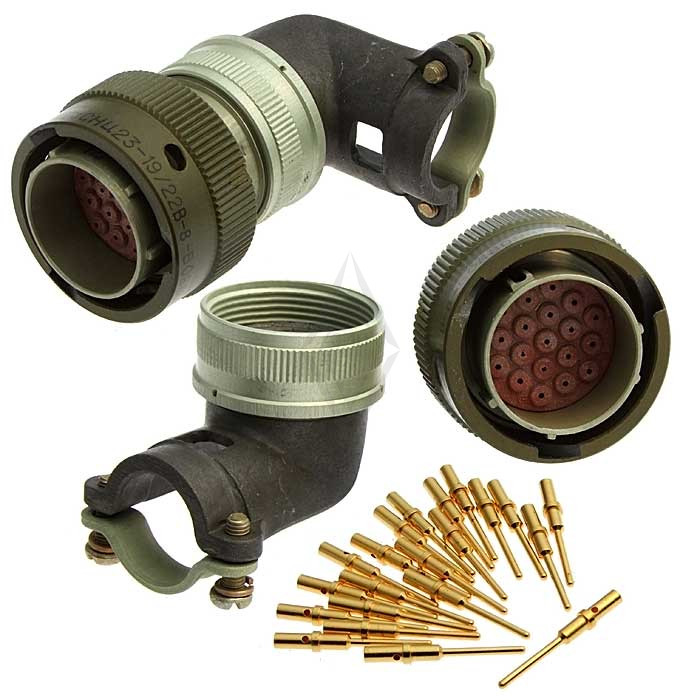

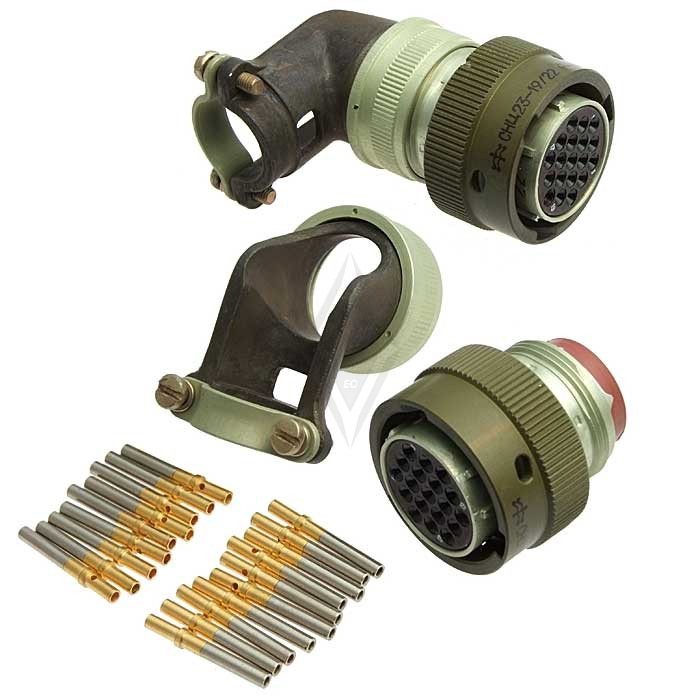

Разъем состоит из двух частей — вилки и розетки, каждая из которых может быть выполнена как в приборном, так и в кабельном варианте. Конструктивное исполнение предусматривает несколько модификаций, что позволяет подобрать оптимальный вариант для конкретной задачи:

• с прямым кожухом;
• с угловым кожухом;
• с обоймой под термоусаживаемые трубки.

Изделие имеет многошпоночную поляризацию корпуса, которая упрощает установку и исключает неправильное сочленение частей разъема. Данное решение снижает вероятность ошибок при монтаже и повышает общую надежность соединения.

Сертификация и эксплуатационные показатели

Разъемы серии СНЦ23 сертифицированы по различным техническим условиям, что подтверждает их соответствие отраслевым требованиям и пригодность для использования в составе ответственного оборудования. Минимальная наработка изделия составляет 1000 часов при 500 циклах сочленения и расчленения, а срок сохраняемости достигает 25 лет. Эти показатели свидетельствуют о высоком ресурсе соединителя и возможности его применения в системах, рассчитанных на длительный срок службы без замены компонентов.

Разъем СНЦ23-19/22В-8-В сочетает в себе компактные габариты, широкий диапазон рабочих температур и стабильные электрические параметры, что делает его востребованным решением для построения надежных электрических соединений в промышленной и радиоэлектронной аппаратуре.
