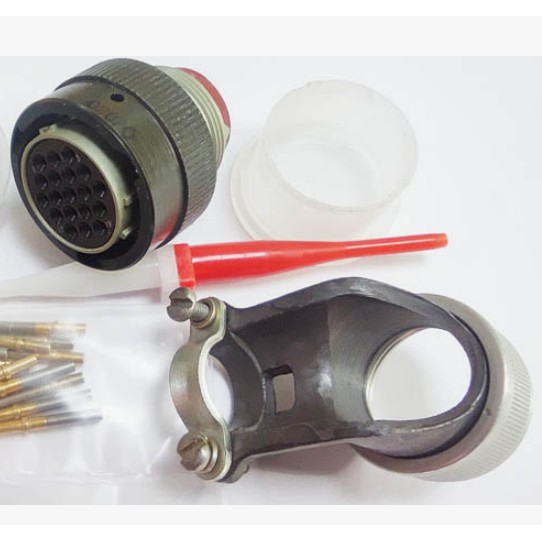

Назначение соединителя СНЦ23-19/22Р-8-В

Соединитель СНЦ23-19/22Р-8-В представляет собой цилиндрический электрический разъем байонетного типа, предназначенный для коммутации электрических цепей в составе промышленного оборудования, электронной аппаратуры и контрольно-измерительных систем. Изделие относится к серии СНЦ23 и применяется там, где требуется быстрое, надежное и механически защищенное подключение кабельных линий с возможностью многократного сочленения и расчленения.

Благодаря байонетному механизму соединения фиксация ответных частей выполняется поворотом корпуса без применения резьбового инструмента, что сокращает время монтажа и снижает риск неполного контакта. Разъем рассчитан на эксплуатацию в составе стационарных и подвижных узлов, где важно сохранять целостность электрического соединения при вибрациях и умеренных механических воздействиях.

Конструктивные особенности и технические параметры

Модель имеет 19 контактов, размещенных в корпусе условного размера 22 мм. Конструктивное исполнение 8 определяет компоновку контактной группы и способ монтажа проводов. Контакты имеют золотое покрытие, которое обеспечивает стабильное переходное сопротивление, высокую проводимость и защиту от окисления при длительной эксплуатации.

К основным техническим характеристикам относятся:

• Тип соединителя — СНЦ23.
• Количество контактов — 19.
• Условный размер корпуса — 22 мм.
• Конструктивное исполнение — 8.
• Покрытие контактов — золото.
• Рабочее напряжение — до 700 В.
• Максимальная частота электрических сигналов — до 3 МГц.
• Диапазон рабочих температур — от 0 до 70 градусов Цельсия.
• Способ монтажа проводов — обжимка.

Применение обжимного способа монтажа исключает пайку, упрощает подготовку кабеля и обеспечивает воспроизводимое качество соединения при серийной сборке жгутов. Золотое покрытие контактов особенно востребовано в цепях с малыми токами и сигналами, где критично низкое и стабильное переходное сопротивление.

Применение и условия эксплуатации

Соединители серии СНЦ23 используются в промышленной электронике, автоматизированных системах управления, измерительных комплексах и лабораторном оборудовании. Модель СНЦ23-19/22Р-8-В подходит для построения разъемных соединений внутри приборных стоек, шкафов управления и кабельных сборок, где требуется надежный контакт при ограниченном пространстве и необходимости регулярного обслуживания.

Температурный диапазон от 0 до 70 градусов Цельсия определяет применение разъема в отапливаемых помещениях, в том числе в производственных цехах с умеренным тепловыделением. Рабочее напряжение до 700 В и частотный предел до 3 МГц позволяют использовать данное изделие в цепях питания и сигнальных линиях средней мощности, включая высокочастотную передачу данных на небольшие расстояния.

Конструкция байонетного замка обеспечивает надежное удержание ответной части и защищает контактную зону от случайного размыкания. Разъем поставляется как самостоятельное комплектующее изделие для монтажа на кабель и последующей сборки с ответной вилкой или розеткой серии СНЦ23 соответствующего типоразмера.
