Назначение и область применения

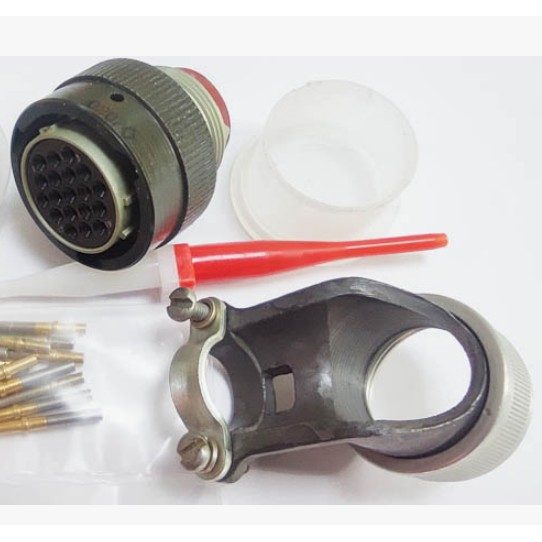

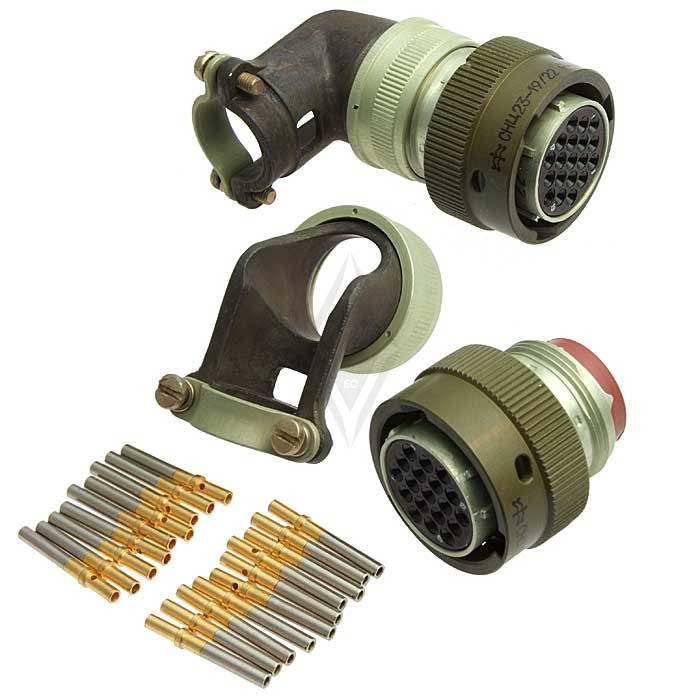

СНЦ23-19/22Р-8-А-В представляет собой цилиндрический байонетный малогабаритный соединитель, предназначенный для коммутации электрических цепей в стационарных и подвижных установках. Изделие ориентировано на применение в промышленной автоматике, энергетическом оборудовании, контрольно-измерительных системах и аппаратуре специального назначения, где предъявляются повышенные требования к стабильности контакта и устойчивости к внешним воздействиям.

Конструкция соединителя рассчитана на многократные циклы сочленения и расчленения — минимальная наработка составляет 1000 часов при 500 циклах. Это позволяет использовать разъём в обслуживаемых узлах, требующих периодического подключения и отключения кабельных линий без потери эксплуатационных характеристик.

Технические особенности

Модель оснащена байонетным замковым механизмом с пятишпоночной поляризацией, что исключает неправильное соединение ответных частей и обеспечивает быстрое, надёжное фиксирование. Многопозиционная установка изолятора позволяет гибко конфигурировать ориентацию контактов относительно корпуса при монтаже, упрощая разводку кабеля в ограниченном пространстве.

Соединитель содержит 19 контактов с золотым покрытием, благодаря которому переходное сопротивление не превышает 1,6×10⁻³ Ом. Условный размер корпуса — 22. Контактные элементы допускают работу с диаметрами от 1 до 2 мм, что определяет диапазон допустимых токов от 3,6 до 15 А. Рабочее напряжение достигает 700 В, а частотный диапазон распространяется до 3 МГц для цепей постоянного и переменного тока.

Условия эксплуатации

Изделие выполнено во всеклиматическом исполнении и сохраняет работоспособность при температуре окружающей среды от минус 60 до плюс 200 °C. Соединитель демонстрирует высокую виброустойчивость и герметичность, что делает его пригодным для использования в составе аппаратуры, эксплуатируемой в суровых климатических условиях и при значительных механических нагрузках.

Ключевые характеристики

• Тип соединителя: цилиндрический байонетный малогабаритный
• Количество контактов: 19
• Условный размер корпуса: 22
• Исполнение: кабельная розетка
• Покрытие контактов: золото
• Переходное сопротивление: не более 1,6×10⁻³ Ом
• Рабочее напряжение: до 700 В
• Ток: от 3,6 до 15 А в зависимости от диаметра контактов
• Диаметр контактов: от 1 до 2 мм
• Частота: до 3 МГц для постоянного и переменного тока
• Диапазон рабочих температур: от минус 60 до плюс 200 °C
• Минимальная наработка: 1000 часов при 500 сочленениях-расчленениях
• Климатическое исполнение: всеклиматическое
• Поляризация: пятишпоночная

Монтаж и совместимость

Соединитель выпускается в приборных и кабельных исполнениях, что расширяет возможности его интеграции в различные конструктивы. Кабельная розетка монтируется на конце кабельной сборки и ответно взаимодействует с вилочной частью соответствующего типоразмера. Многопозиционная установка изолятора позволяет выбирать необходимое угловое положение контактной группы при сборке, что особенно важно при плотной компоновке оборудования.

Артикул изделия — 7888. Соединитель относится к категории СНЦ23 и применяется в электрических цепях автоматических систем, где требуются стабильные параметры соединения, устойчивость к температурным перепадам и длительный срок службы без промежуточного обслуживания.
