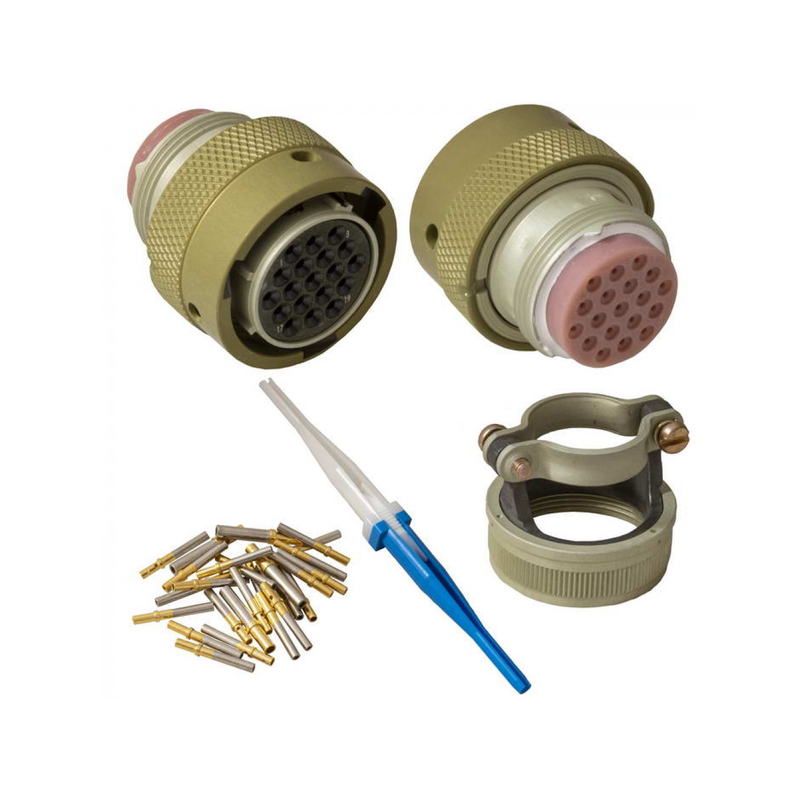

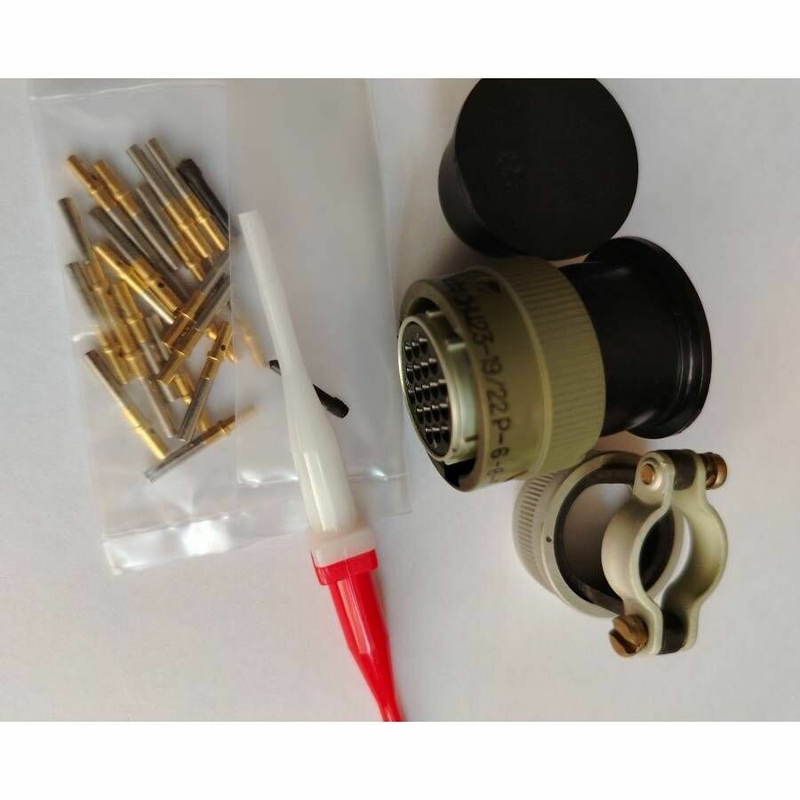

Назначение соединителя СНЦ23-19/22Р-6-А-В «5»

Соединитель СНЦ23-19/22Р-6-А-В «5» предназначен для подключения и коммутации электрических цепей в составе радиоэлектронной аппаратуры, промышленного оборудования и измерительных комплексов. Изделие обеспечивает разъёмное соединение проводников с высокой надёжностью контакта и рассчитано на эксплуатацию в условиях, где предъявляются повышенные требования к устойчивости электрических соединений.

Тип соединителя — СНЦ-23. Конструкция предусматривает байонетное сочленение, что обеспечивает быстрое и надёжное соединение ответных частей, а также исключает самопроизвольное разъединение при вибрационных нагрузках. Соединитель ориентирован на профессиональное применение в аппаратуре, требующей стабильной коммутации при многократных циклах сочленения и расчленения.

Подтверждённые особенности и технические характеристики

Соединитель СНЦ23-19/22Р-6-А-В «5» имеет следующую конфигурацию:

• Количество контактов: 19.
• Тип сочленения: байонетное.
• Монтаж проводов: обжимкой.
• Покрытие контактов: золото.
• Приёмка: «5».

Покрытие контактов золотом обеспечивает высокую проводимость, стабильность переходного сопротивления и устойчивость к коррозии. Это особенно важно при эксплуатации в средах с повышенной влажностью, при длительном хранении и при малых токах в сигнальных цепях.

Монтаж проводов методом обжимки позволяет получить воспроизводимое и механически прочное соединение проводника с контактом без применения пайки. Такой способ сокращает время монтажа, снижает термическое воздействие на изоляцию и упрощает замену контактов при ремонте.

Устойчивость к внешним воздействиям

Изделие способно выдерживать воздействие специальных факторов, включая вибрацию и другие особые условия эксплуатации. Это позволяет применять соединитель в составе подвижных узлов оборудования, в аппаратуре транспортного назначения и в системах, где соединения подвергаются механическим нагрузкам.

Применение

Соединители серии СНЦ23 применяются в различных отраслях промышленности, где требуется надёжное и прочное подключение электрических цепей. СНЦ23-19/22Р-6-А-В «5» может использоваться в контрольно-измерительной аппаратуре, системах автоматики, устройствах связи и другом оборудовании с байонетным типом сочленения и обжимным монтажом проводов.

Наличие приёмки «5» указывает на проведение приёмочных испытаний в установленном порядке, что подтверждает соответствие изделия предъявляемым требованиям при поставке для ответственных применений. Благодаря сочетанию позолоченных контактов, байонетного замка и обжимного монтажа соединитель обеспечивает стабильное электрическое соединение и удобство обслуживания в процессе эксплуатации.
