Назначение соединителя СНЦ23-19/22Р-13-в-В

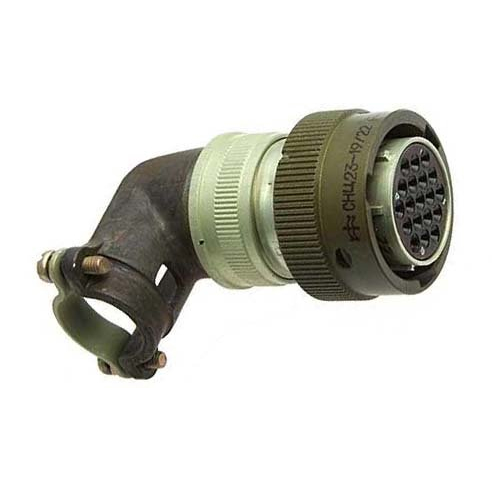

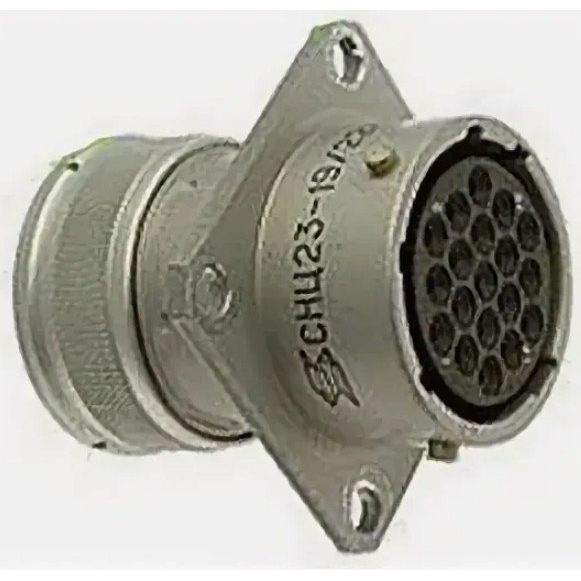

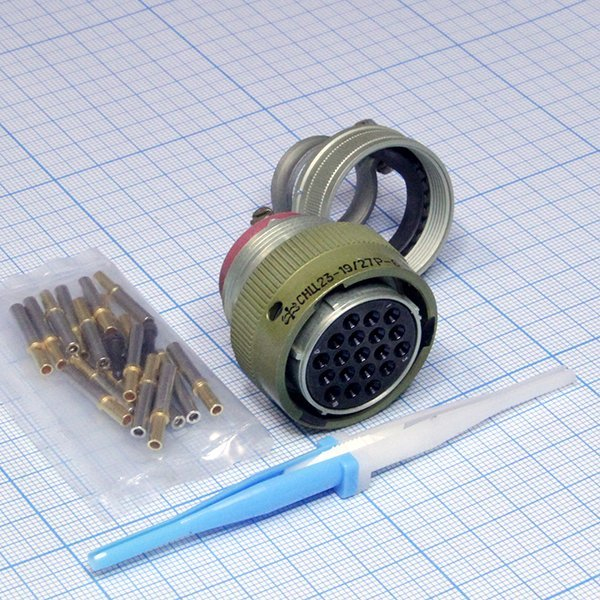

СНЦ23-19/22Р-13-в-В — низкочастотный цилиндрический соединитель серии СНЦ23 производства предприятия «Элекон». Изделие представляет собой кабельную розетку круглой формы и предназначено для электрического соединения низкочастотных цепей в радиоэлектронной аппаратуре общего и промышленного назначения. Основная задача такого разъёма — обеспечить надёжную передачу сигналов и питающих напряжений между отдельными блоками, модулями и кабельными сборками.

Соединитель относится к малогабаритным негерметичным цилиндрическим разъёмам и применяется в цепях питания, управления и передачи аналоговых сигналов, где требуется компактный диаметр корпуса и небольшое число сочленений при сохранении стабильного контакта.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия содержит несколько смысловых элементов, каждый из которых описывает определённые свойства разъёма:

• СНЦ23 — серия цилиндрических низкочастотных соединителей.
• 19/22 — 19 контактов при условном размере корпуса 22, то есть диаметр по выступающим частям.
• Р — исполнение в виде розетки.
• 13 — порядковый номер варианта контактной части, определяющий расположение, тип и количество круглых и секторных контактов.
• в (вариант в-В) — подвариант, связанный с типовой схемой соединения или технологией изготовления контактной части.
• В — дополнительное обозначение варианта исполнения по гамме, включая особенности контактов или крепления.

Корпус выполнен из металла, что обеспечивает механическую прочность изделия и экранирующий эффект при работе в составе аппаратуры. Контакты — круглые и секторные, размещённые по схеме 19/22 с опорой на 13-й вариант; точную схему контактов уточняют по типовому чертежу СНЦ23 из технических условий или стандарта.

Крепление кабеля и монтаж

Крепление кабеля выполняется, как правило, через кабельный наконечник с фиксацией гайки-обжима или аналогичной муфтой, что типично для кабельных розеток серии СНЦ23. Розетка рассчитана на кабельный монтаж в составе радиоэлектронной аппаратуры.

Применение

Разъём применяют в стационарных и мобильных комплексах радиоэлектронных систем, системах управления, измерительной и промышленной аппаратуре, где необходимо надёжное низкочастотное соединение с компактным диаметром и малым количеством стыков. Изделие востребовано при межблочном кабельном соединении модулей РЭА, включая изделия оборонного и промышленного комплексов.

Также соединитель часто используют при замене или ремонте устаревших изделий, изначально оснащённых низкочастотными разъёмами серии СНЦ. Благодаря металлическому корпусу и характерной контактной схеме он сохраняет работоспособность в составе аппаратуры, для которой предусмотрены соответствующие посадочные места и ответные части.

Подтверждённые характеристики

• Производитель: «Элекон».
• Категория: СНЦ23.
• Артикул: 20845.
• Приемка: «5».
• Год: 2017.
• Поставка: заводская упаковка.

Указанные сведения подтверждают принадлежность изделия к серийной продукции предприятия «Элекон» и его соответствие приёмке «5», что важно при подборе разъёма для ответственных применений. Точные размеры, полный состав комплектации и совместимость с конкретными ответными частями следует проверять по документации производителя и типовому чертежу серии СНЦ23.
