Назначение и область применения

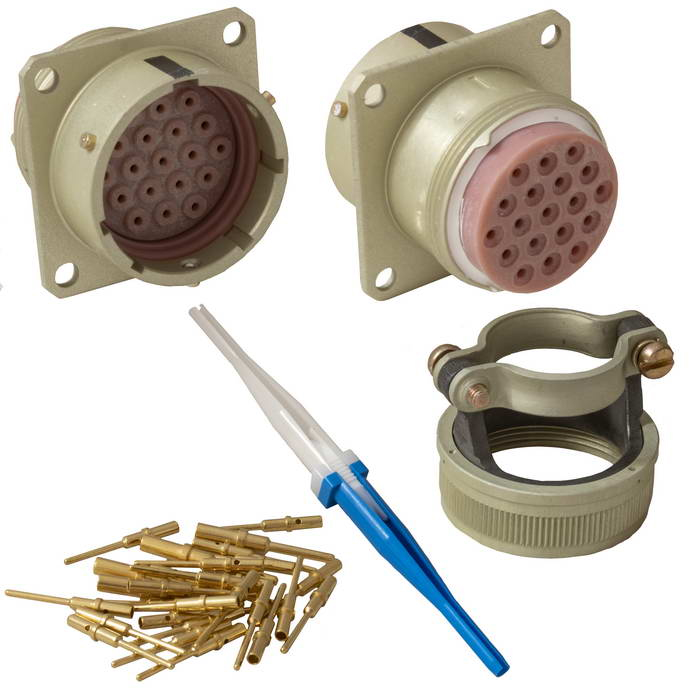

Соединитель электрический СНЦ23-19/22Р-13-В-В «5» предназначен для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на работу при частоте до 3 МГц и максимальном амплитудном значении напряжения до 700 В. Изделие применяется в промышленных и бытовых электрических системах, где требуется надёжное разъёмное соединение с байонетной фиксацией.

Благодаря конструктивным особенностям соединитель подходит для монтажа в аппаратуре с повышенными требованиями к стабильности электрического контакта и устойчивости к механическим воздействиям. Приёмка «5» подтверждает соответствие изделия установленным техническим требованиям, что позволяет использовать его в составе ответственного оборудования.

Конструктивные особенности

Корпус и тип соединения

Соединитель выполнен в условном размере корпуса 22. Тип соединения — байонетное, обеспечивающее быстрое, надёжное и однозначное сочленение ответных частей. Байонетный механизм исключает самопроизвольное размыкание при вибрациях и механических нагрузках.

Корпус имеет пятишпоночную поляризацию. Такая конструкция предотвращает неправильное соединение и гарантирует корректное взаимное положение контактов при стыковке.

Изолятор и установка

Изолятор соединителя предусматривает многопозиционную установку. Это обеспечивает гибкость при монтаже и позволяет адаптировать изделие под различные схемы расположения проводников в аппаратуре.

Контакты

Изделие оснащено 19 контактами. Диаметр каждого контакта составляет 1,0 мм, что определяет допустимую токовую нагрузку на одиночный контакт. Покрытие контактов выполнено из золота. Золотое покрытие обеспечивает высокую электропроводность, устойчивость к коррозии и стабильность переходного сопротивления в течение длительного срока эксплуатации.

Ключевые характеристики

• Тип соединения: байонетное
• Количество контактов: 19
• Условный размер корпуса: 22
• Диаметр контакта: 1,0 мм
• Покрытие контактов: золото
• Максимальная частота тока: 3 МГц
• Максимальное амплитудное напряжение: 700 В
• Поляризация корпуса: пятишпоночная
• Приёмка: «5»

Применение в электрических цепях

Соединитель СНЦ23-19/22Р-13-В-В «5» предназначен для работы в цепях как постоянного, так и переменного тока. Широкий частотный диапазон до 3 МГц позволяет применять изделие не только в силовых, но и в сигнальных цепях различного назначения.

Благодаря байонетной фиксации, золотому покрытию контактов и поляризации корпуса соединитель сохраняет стабильные электрические параметры при многократных циклах сочленения и расчленения. Изделие подходит для использования в промышленном оборудовании, измерительной технике, блоках питания и коммутационных устройствах, где важны надёжность и ремонтопригодность соединений.
