Назначение и область применения

Соединитель цилиндрический многопозиционный СНЦ23-19/22Р-11-А-В с приёмкой «5» предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на работу при напряжении до 700 В и применяется для внутреннего монтажа в аппаратуре всеклиматического исполнения. Соответствие техническим условиям ГЕ0.364.241 ТУ подтверждает пригодность соединителя для ответственных применений в промышленной электронике, энергетике, системах автоматизации и контрольно-измерительном оборудовании.

Приёмка «5» отражает установленный порядок контроля качества изделия при выпуске. Соединитель используется в составе блоков, стоек и шкафов радиоэлектронной аппаратуры, где требуется стабильное контактирование при воздействии широкого диапазона температур, вибраций и климатических факторов. Байонетный механизм сочленения обеспечивает быстрое и надёжное соединение, а многошпоночная поляризация исключает ошибочное подключение ответных частей.

Технические характеристики

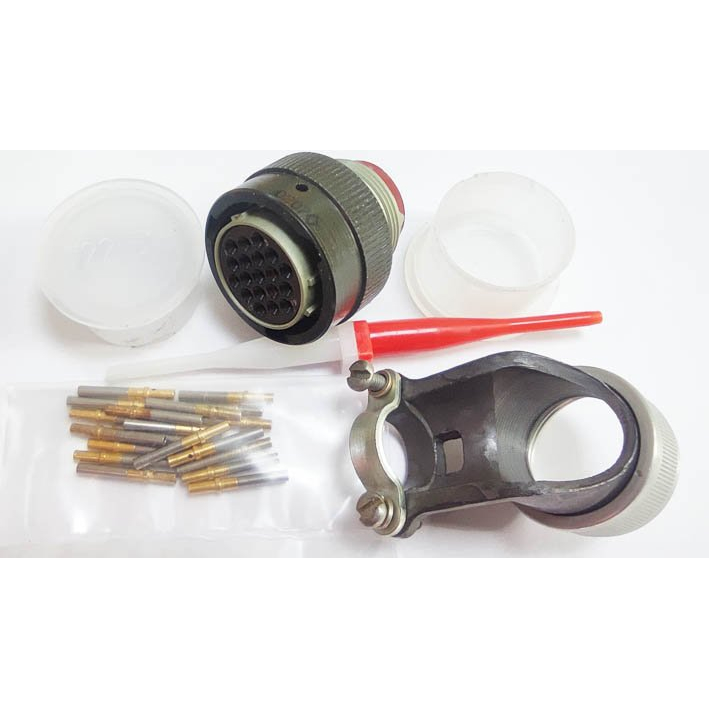

Соединитель выполнен в цилиндрическом корпусе и состоит из вилки и розетки. Количество контактов — 19, диаметр контактов — 1 мм. Изделие допускает различные варианты исполнения: приборное или кабельное, с кожухом или без него, а также установку с обоймой под термоусаживаемые трубки.

Основные электрические и эксплуатационные параметры:

• Максимальный ток на одиночный контакт: 11 А при диаметре 1 мм, 20 А при диаметре 1,5 мм, 35 А при диаметре 2,0 мм.
• Сопротивление контактов: не более 0,004 Ом для контактов диаметром 1 мм, не более 0,0025 Ом для 1,5 мм, не более 0,0016 Ом для 2,0 мм.
• Рабочий температурный диапазон: от минус 60 градусов Цельсия до плюс 200 градусов Цельсия.
• Количество сочленений-расчленений: до 500 циклов.
• Минимальная наработка: не менее 1000 часов.
• Напряжение: до 700 В.
• Частота: до 3 МГц.

Конструктивные особенности

Корпус соединителя выполнен с учётом требований всеклиматического исполнения, что позволяет применять изделие в условиях повышенной влажности, резких перепадов температур и агрессивных воздействий внешней среды. Конструкция предусматривает надёжную фиксацию сочленённых частей за счёт байонетного соединения, которое сохраняет стабильный электрический контакт при механических нагрузках.

Исполнение А-В определяет конкретный вариант конструкции, включающий совокупность конструктивных признаков вилки и розетки. Наличие или отсутствие кожуха, тип монтажа и способ герметизации подбираются в зависимости от задач конкретного узла аппаратуры. Многошпоночная поляризация корпуса предотвращает неправильную ориентацию при сочленении и защищает контакты от повреждений.

Монтаж и эксплуатация

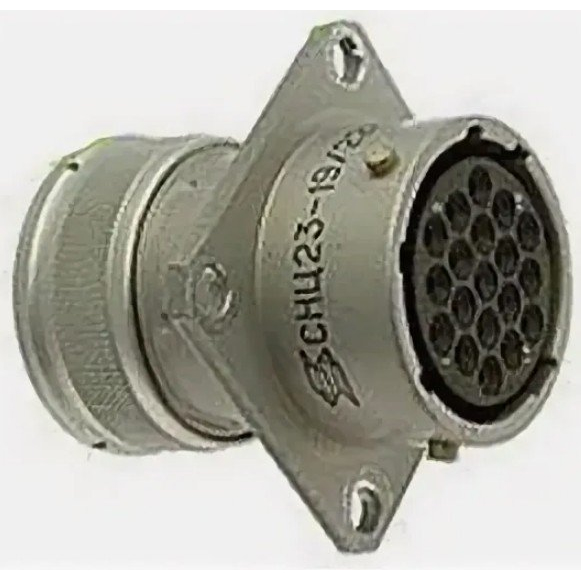

Соединитель предназначен для внутреннего монтажа. При кабельном исполнении допускается использование термоусаживаемых трубок с установкой в обойму, что повышает защиту места заделки кабеля. Приборное исполнение предполагает крепление на панель или корпус блока с фиксацией через штатные крепёжные элементы.

При эксплуатации необходимо соблюдать допустимые токовые нагрузки в зависимости от фактического диаметра установленных контактов. Температурный диапазон от минус 60 до плюс 200 градусов Цельсия позволяет использовать соединитель как в неотапливаемых отсеках, так и вблизи тепловыделяющих узлов аппаратуры. Ресурс по числу циклов сочленения-расчленения составляет 500, что достаточно для многократного обслуживания и перенастройки оборудования в процессе его жизненного цикла.

Изделие сохраняет работоспособность при частотах до 3 МГц, что делает его пригодным для передачи не только силовых, но и сигнальных цепей в широком спектре радиоэлектронных устройств.
