Назначение и область применения

Соединитель электрический низкочастотный СНЦ23-19/22Р-2-А-В «5» предназначен для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, приборов автоматизации, контрольно-измерительного оборудования и промышленной электроники. Изделие рассчитано на внутренний монтаж и обеспечивает разъёмное соединение кабельных и приборных линий с высокими требованиями к надёжности контакта и стойкости к внешним воздействиям.

Конструктив допускает эксплуатацию в различных климатических условиях, что делает соединитель применимым как в стационарных, так и в перебазируемых объектах. Байонетный механизм сочленения обеспечивает быстрое и однозначное соединение ответных частей, исключая самопроизвольное расчленение при вибрационных и ударных нагрузках. Изделие используется при построении внутриприборных жгутов, межблочных соединений и выносных линий связи.

Конструктивные особенности

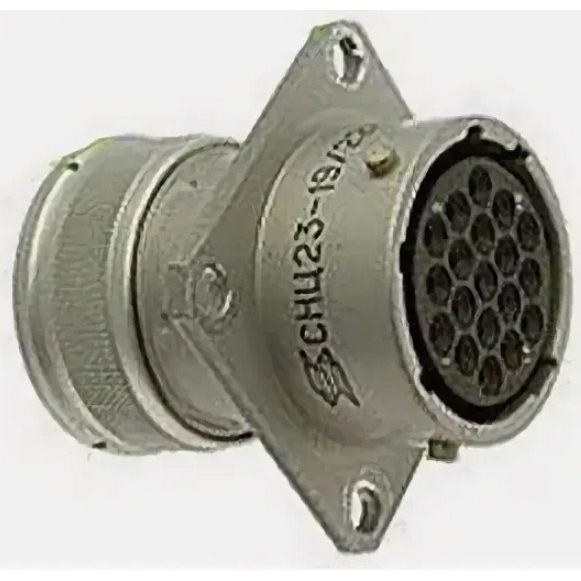

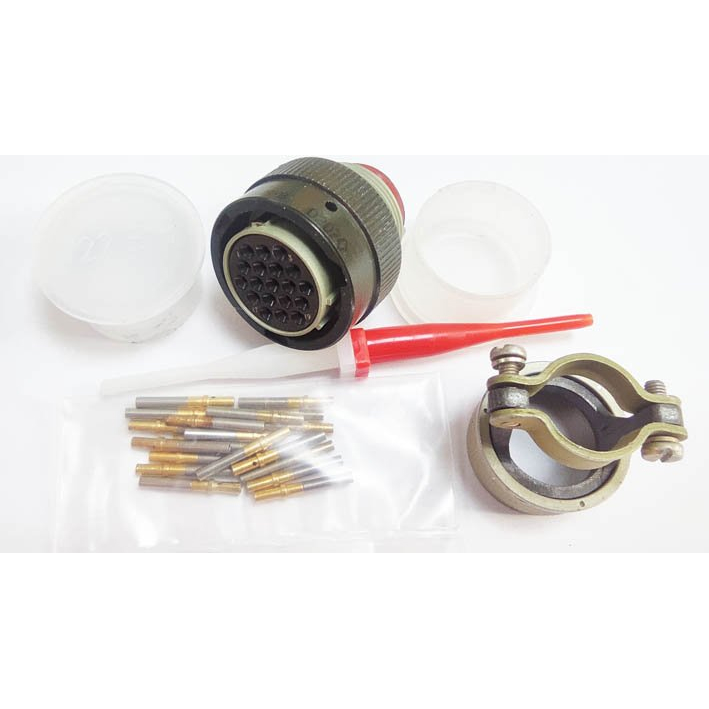

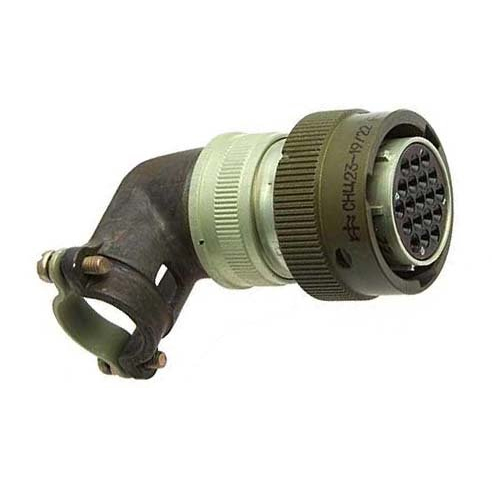

Соединитель СНЦ23-19/22Р-2-А-В «5» выполнен в цилиндрическом металлическом корпусе с байонетным замком. Корпус может комплектоваться прямым или угловым кожухом, а также обоймой для термоусаживающихся трубок, что позволяет адаптировать изделие под конкретные условия прокладки кабеля и компоновки аппаратуры.

Количество контактов составляет 19, условный размер корпуса — 22. Контакты имеют золотое покрытие, обеспечивающее низкое переходное сопротивление, высокую коррозионную стойкость и стабильность электрических параметров в течение всего срока службы. Изолятор допускает многопозиционную установку в корпусе, а многошпоночная поляризация исключает ошибки при сочленении однотипных соединителей в многоканальных системах.

Электрические параметры

• Тип соединения — байонетное.
• Количество контактов — 19.
• Условный размер корпуса — 22.
• Рабочее напряжение — до 700 В амплитудного значения.
• Рабочий ток — от 4 до 15 А на контакт.
• Покрытие контактов — золото.

Приёмка и подтверждённые особенности

Изделие имеет приёмку «5», что подтверждает проведение приёмо-сдаточных испытаний в соответствии с требованиями технических условий и конструкторской документации. Приёмка «5» предусматривает контроль геометрических и электрических параметров, проверку усилия расчленения, целостности покрытий и правильности маркировки. Соединитель сертифицирован и соответствует техническим условиям, что гарантирует его качество и надёжность при эксплуатации в составе серийной аппаратуры.

Год выпуска, указываемый в сопроводительной документации, — 2013. Изделие относится к номенклатуре соединителей СНЦ23 и взаимозаменяемо с ответными частями этой серии при совпадении количества контактов, условного размера корпуса и схемы поляризации. Применение в аппаратуре автоматики, телеметрии и промышленного контроля подтверждено практикой эксплуатации в составе оборудования, требующего многократных циклов сочленения и расчленения без ухудшения характеристик контактных пар.
