Назначение соединителя СНЦ23-19-27-Р-1-А-В

Соединитель СНЦ23-19-27-Р-1-А-В представляет собой цилиндрический байонетный электрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на максимальное рабочее напряжение до 700 В и применяется в радиоэлектронной аппаратуре специального и общего назначения. Конструкция обеспечивает быстрое и надёжное сочленение и расчленение электрических цепей, что особенно важно при эксплуатации оборудования в условиях, требующих оперативного обслуживания или замены узлов.

Соединители данного типа востребованы в измерительной технике, промышленной электронике, системах связи и иных устройствах, где предъявляются повышенные требования к стабильности электрического контакта и устойчивости к внешним воздействиям. Благодаря байонетному механизму фиксации исключается самопроизвольное размыкание при вибрационных нагрузках, а также сокращается время монтажа по сравнению с резьбовыми аналогами.

Конструкция и подтверждённые особенности

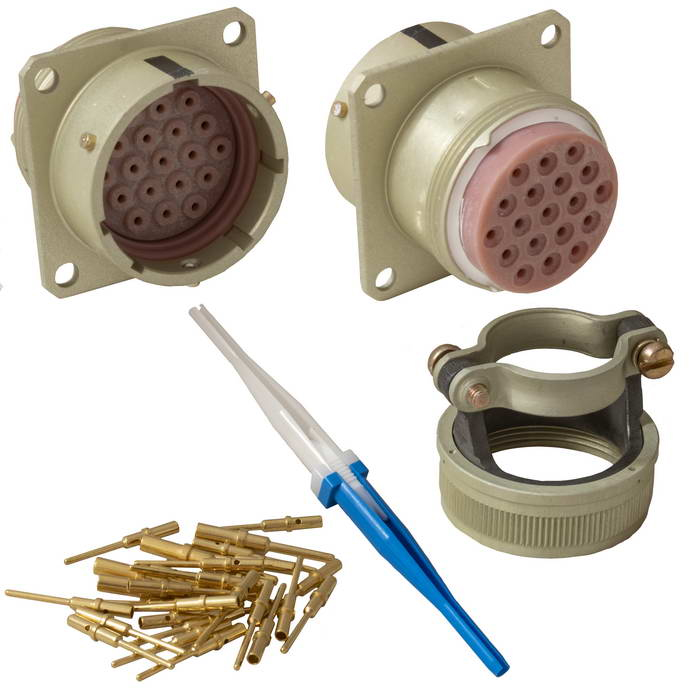

Соединитель СНЦ23-19-27-Р-1-А-В состоит из двух ответных частей — вилки и розетки. В зависимости от конструктивного исполнения части могут быть приборными или кабельными. В обозначении изделия буква «Р» указывает на исполнение «розетка», цифра «1» соответствует приборной части, а буква «А» обозначает угловое положение. Корпус соединителя имеет условный диаметр 27 мм, количество контактов составляет 19. Покрытие контактов — золото, что обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость контактных пар.

Основные технические параметры

• Количество контактов: 19
• Условный диаметр корпуса: 27 мм
• Покрытие контактов: золото
• Максимальный ток на контакт: до 15 А
• Максимальное рабочее напряжение: до 700 В
• Диапазон рабочих частот: до 3 МГц
• Интервал рабочих температур: от минус 60 до плюс 200 градусов Цельсия
• Допустимое количество сочленений и расчленений: до 1000 циклов

Конструкция предусматривает варианты с прямым или угловым кожухом, а также с обоймой под термоусаживаемые трубки. Наличие обоймы позволяет выполнять герметизацию места заделки кабеля с помощью термоусадочных материалов, что повышает защиту от влаги и механических повреждений.

Широкий интервал рабочих температур от минус 60 до плюс 200 градусов Цельсия позволяет использовать соединитель в аппаратуре, эксплуатируемой в жёстких климатических условиях, включая воздействие как экстремально низких, так и повышенных температур. Золотое покрытие контактов дополнительно обеспечивает стабильность параметров при длительной эксплуатации и хранении.

Применение и структура условного обозначения

Соединитель СНЦ23-19-27-Р-1-А-В предназначен для использования в составе радиоэлектронной аппаратуры специального и общего назначения. Изделие подходит для построения разъёмных соединений в цепях питания, сигнальных и управляющих цепях, где требуется надёжный электрический контакт при значительных токах и в широком частотном диапазоне.

Расшифровка обозначения

1. СНЦ23 — тип соединителя
2. 19 — количество контактов
3. 27 — условный размер корпуса
4. Р — вид корпуса (розетка)
5. 1 — конструктивное исполнение (приборная часть)
6. А — угловое положение
7. В — вариант конструктивного исполнения по покрытию или дополнительным элементам

Понимание структуры условного обозначения позволяет точно идентифицировать изделие при подборе ответной части, заказе запасных элементов и комплектовании оборудования. Соединитель поставляется без пинов, что даёт возможность самостоятельной установки контактов в соответствии с конкретной схемой распайки и сечением применяемых проводов.

Благодаря сочетанию байонетного механизма, широкого температурного диапазона, золотого покрытия контактов и ресурса до 1000 циклов сочленения соединитель СНЦ23-19-27-Р-1-А-В обеспечивает надёжную коммутацию электрических цепей в аппаратуре, требующей стабильной работы в сложных условиях эксплуатации.
