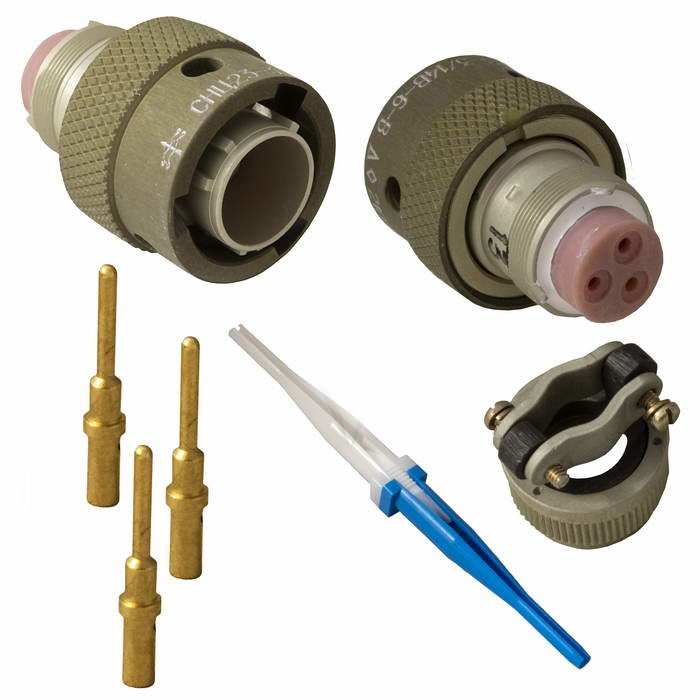

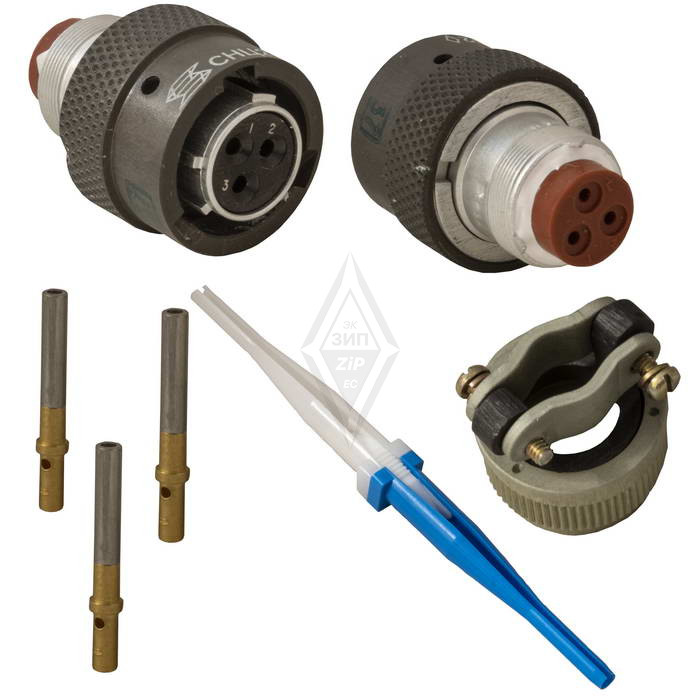

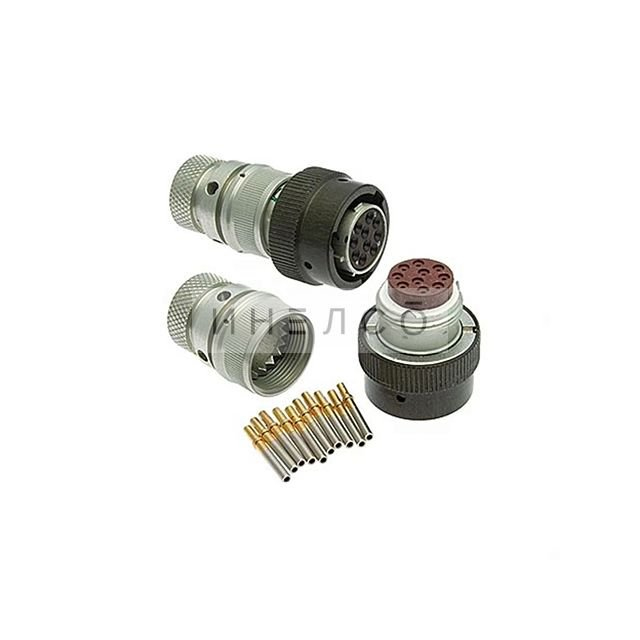

СНЦ23-3/14Р-13-В: компактный 3-контактный разъём для ответственных электрических соединений

СНЦ23-3/14Р-13-В — цилиндрический низкочастотный электрический соединитель серии СНЦ23, рассчитанный на создание надёжных разъёмных соединений в цепях постоянного и переменного тока. Исполнение с тремя контактами и корпусом условного диаметра 14 мм делает его практичным решением для компактной аппаратуры, приборов, систем управления и промышленного оборудования.

Назначение СНЦ23-3/14Р-13-В

Разъём применяется для внутреннего объёмного монтажа электрических цепей. Он подходит для передачи питания и сигналов в оборудовании, где важны механическая надёжность, устойчивость соединения и возможность многократной коммутации.

Модель СНЦ23-3/14Р-13-В относится к кабельным розеткам: литера «Р» в обозначении указывает на тип контактной части. Конструкция предусматривает обойму под термоусаживаемые трубки, что помогает аккуратно организовать вывод кабеля и дополнительно защитить зону подключения проводников.

Основные характеристики

Указанные параметры соответствуют характеристикам исполнения СНЦ23-3/14Р-13-В и общим данным по серии СНЦ23.

Конструктивные особенности

Главная особенность соединителей СНЦ23 — байонетное сочленение. Оно позволяет быстро соединять и разъединять ответные части разъёма, одновременно обеспечивая фиксацию при вибрациях и механических воздействиях. Многошпоночная поляризация корпуса исключает случайное неправильное ориентирование при подключении.

Три контакта размещаются в компактном корпусе диаметром 14 мм. В зависимости от применяемого контактного исполнения серия СНЦ23 допускает передачу тока до 11 А для контактов диаметром 1,0 мм, до 20 А для 1,5 мм и до 35 А для 2,0 мм. Для конкретного проекта допустимую токовую нагрузку необходимо определять по конструкторской документации на используемую модификацию и с учётом сечения кабеля.

Золотое покрытие контактов способствует стабильности переходного сопротивления, повышает коррозионную стойкость контактной группы и важно для аппаратуры, рассчитанной на длительный срок эксплуатации.

Где используется разъём

СНЦ23-3/14Р-13-В может применяться в системах, где требуется компактное и устойчивое к эксплуатации разъёмное соединение:

• Контрольно-измерительная и испытательная аппаратура.

• Промышленная автоматика и шкафы управления.

• Системы электропитания и распределения сигналов.

• Приборостроение и лабораторное оборудование.

• Транспортная, авиационная и специальная техника.

• Оборудование, эксплуатируемое в условиях вибрации, перепадов температуры и повышенных требований к надёжности.

Серия СНЦ23 рассчитана на работу в цепях переменного и постоянного тока, а также выпускается во всеклиматическом исполнении для внутреннего монтажа.

Преимущества СНЦ23-3/14Р-13-В

Выбор соединителя СНЦ23-3/14Р-13-В оправдан, когда необходимы компактность, удобство подключения и стабильность электрического контакта. Среди его ключевых преимуществ:

• Три контакта в малогабаритном корпусе диаметром 14 мм.

• Быстрое байонетное соединение с надёжной механической фиксацией.

• Работа при напряжении до 700 В.

• Возможность применения в цепях постоянного и переменного тока до 3 МГц.

• Обжимной способ монтажа, удобный для серийной сборки кабельных жгутов.

• Золотое покрытие контактной группы.

• Обойма под термоусаживаемые трубки для более защищённого кабельного ввода.

• Возможность многократного сочленения и расчленения разъёма.

При подборе ответной части важно сопоставить тип соединителя, контактную схему, вариант корпуса, поляризацию, исполнение монтажной части и требования конкретной электрической цепи. Это позволит использовать СНЦ23-3/14Р-13-В в составе соединения без риска несовместимости компонентов.
