Назначение и область применения

Соединитель СНЦ23-3-14-В-2-В «ОТК» (артикул 7961) представляет собой цилиндрический электрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 700 В. Изделие ориентировано на внутренний монтаж и выполняется во всеклиматическом исполнении, что допускает его использование в аппаратуре, эксплуатируемой в широком диапазоне климатических условий.

Соединители данной серии применяются для соединения кабельных и приборных частей радиоэлектронной аппаратуры, измерительных комплексов, систем автоматики и промышленного оборудования, где требуется надёжное разъёмное сочленение с защитой контактов от механических повреждений и внешних воздействий.

Конструктивные особенности

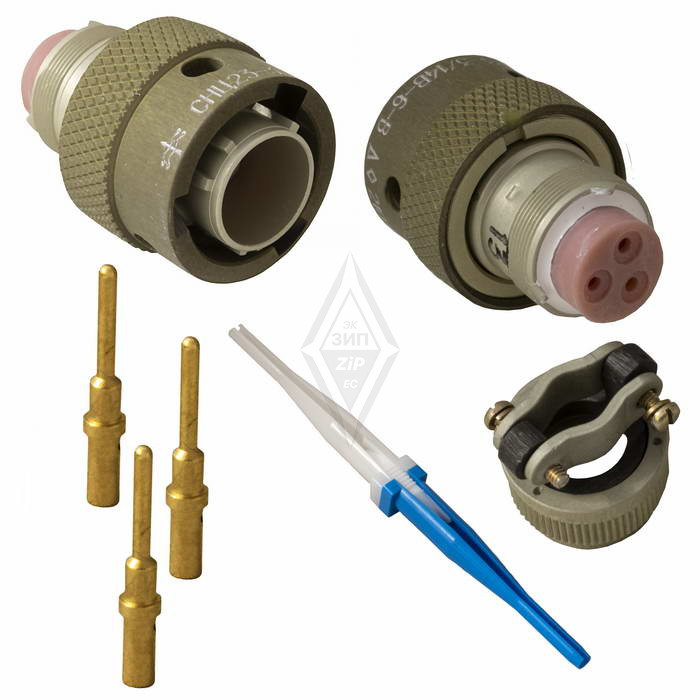

Соединитель СНЦ23-3-14-В-2-В состоит из вилки и розетки, которые могут изготавливаться как в приборном (блочном), так и в кабельном исполнении. Конструкция предусматривает несколько вариантов оформления:

• прямой или угловой кожух;
• обойма под термоусаживаемые трубки для герметизации кабельного ввода;
• сочленение розеток с вилками других серий, в том числе СНЦ27, СНЦ28 и СНЦ29.

Маркировка изделия расшифровывается следующим образом: СНЦ23 — тип соединителя (цилиндрический многопозиционный с локальной защитой контактов); 3 — количество контактов (для серии возможно исполнение от 3 до 61 контакта); 14 — условный размер корпуса (диапазон корпусов серии от 14 до 39 мм); В — обозначение вилки, тогда как розетка маркируется литерой Р; 2 — конструктивное исполнение, в данном случае исполнение с прямым кожухом. Приёмка «ОТК» подтверждает прохождение изделием контроля отдела технического контроля предприятия-изготовителя.

Технические характеристики

Изделие обеспечивает стабильную работу в электрических цепях со следующими параметрами:

• максимальное рабочее напряжение — 700 В;
• сопротивление изоляции — не менее 5000 МОм;
• допустимое количество сочленений и расчленений — до 500 циклов;
• минимальный срок службы — не менее 15 лет;
• диапазон частот механических воздействий — от 1 до 5000 Гц.

Условия эксплуатации

Соединитель рассчитан на работу в условиях воздействия механических ударов и вибраций в указанном частотном диапазоне. Внутренний монтаж и локальная защита контактов обеспечивают сохранение электрических параметров при многократных пересоединениях и длительной эксплуатации в составе аппаратуры.

Благодаря сочетанию компактного корпуса условного размера 14 мм, трёхконтактной схемы и исполнения с прямым кожухом, СНЦ23-3-14-В-2-В «ОТК» удобен для монтажа в ограниченном пространстве приборных отсеков и коммутационных панелей, где важна повторяемость соединения и защита контактов от случайных повреждений.
