Назначение и область применения

СНЦ23-4-14-В-11-В представляет собой цилиндрический низкочастотный электрический соединитель всеклиматического исполнения. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В (амплитудное значение). Основная задача соединителя — обеспечение надёжного разъёмного контакта в электрооборудовании, эксплуатируемом в условиях повышенных требований к герметичности и устойчивости к внешним воздействиям.

Данная модель используется при внутреннем монтаже в различных приборах и системах, где требуется стабильность электрических параметров в широком диапазоне температур. Всеклиматическое исполнение позволяет применять соединитель в аппаратуре, работающей в сложных условиях окружающей среды.

Подтверждённые технические особенности

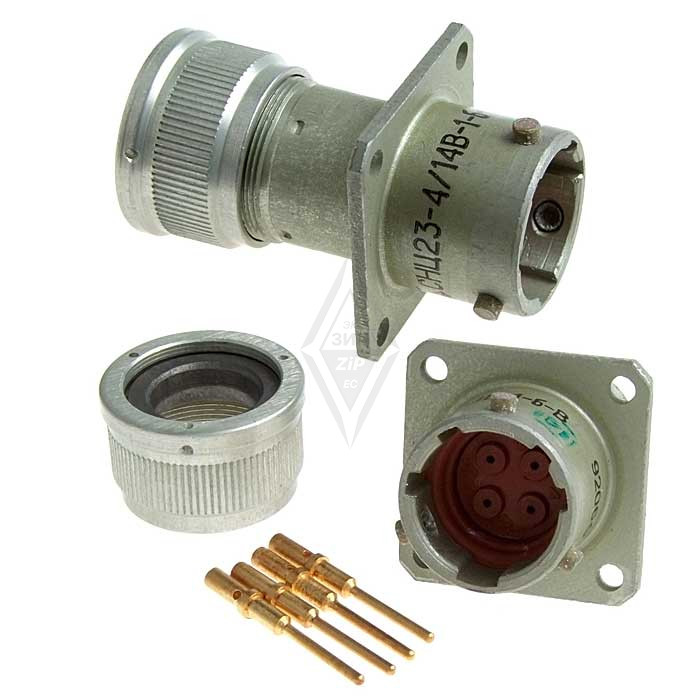

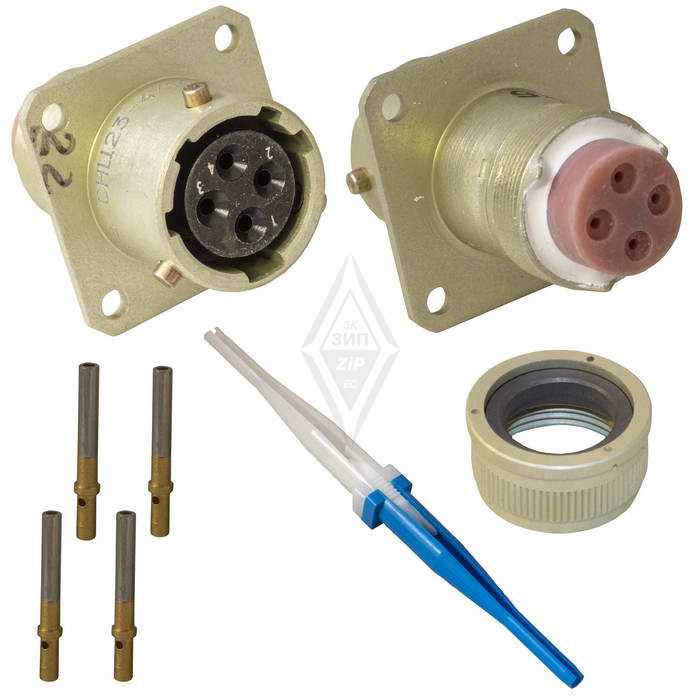

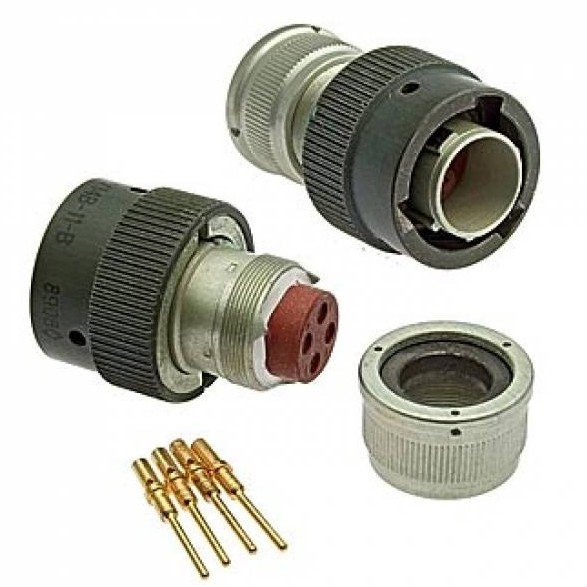

Соединитель СНЦ23-4-14-В-11-В относится к серии СНЦ23 с байонетным соединением, что обеспечивает быстрое и надёжное сочленение и расчленение частей разъёма. Буква «В» в обозначении указывает на то, что данное изделие является вилкой. Комплект поставки включает вилку и розетку, которые могут быть выполнены в приборном или кабельном варианте исполнения.

Электрические и механические характеристики

• Количество контактов: 4
• Диаметр контактов: 1 мм
• Максимальный ток на контакт: до 11 А
• Рабочее напряжение: до 700 В (амплитудное значение)
• Сопротивление изоляции: не менее 5000 МОм
• Минимальная наработка: 1000 часов
• Количество циклов сочленения-расчленения: не менее 500
• Диапазон рабочих температур: от -60 до +200 °C

Условия эксплуатации и монтаж

СНЦ23-4-14-В-11-В рассчитан на длительную работу в составе электрооборудования при соблюдении указанных электрических и температурных режимов. Байонетный механизм фиксации исключает самопроизвольное разъединение под воздействием вибраций, что особенно важно для промышленной и специальной аппаратуры.

При монтаже следует учитывать, что соединитель предназначен для внутреннего размещения. Герметичность конструкции и стойкость материалов к внешним воздействиям обеспечивают сохранение заявленных характеристик в течение всего срока эксплуатации при условии соблюдения допустимых нагрузок. Применение в цепях с частотой до 3 МГц позволяет использовать изделие в низкочастотных трактах различного назначения.

Высокое сопротивление изоляции не менее 5000 МОм гарантирует минимальные токи утечки между контактами и корпусом, что критически важно для точной измерительной и управляющей аппаратуры. Ресурс не менее 500 циклов соединения-разъединения подтверждает механическую надёжность контактной группы и узла фиксации.
