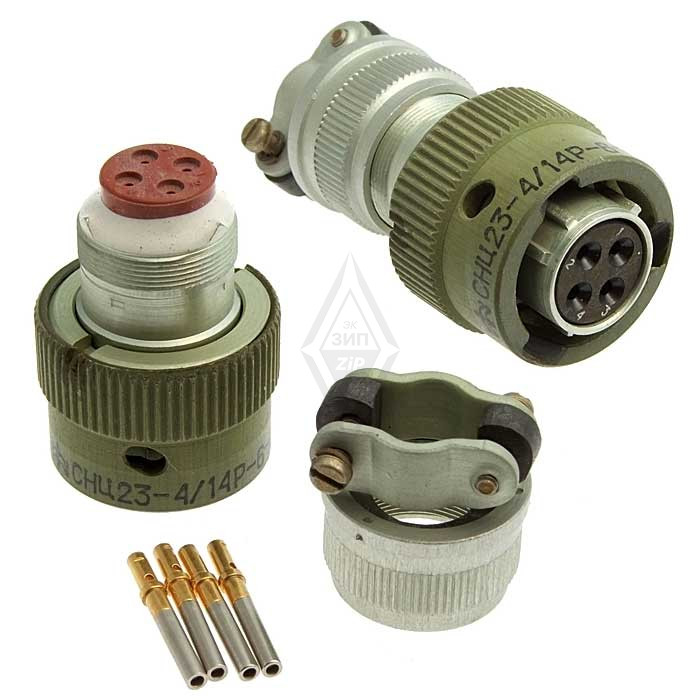

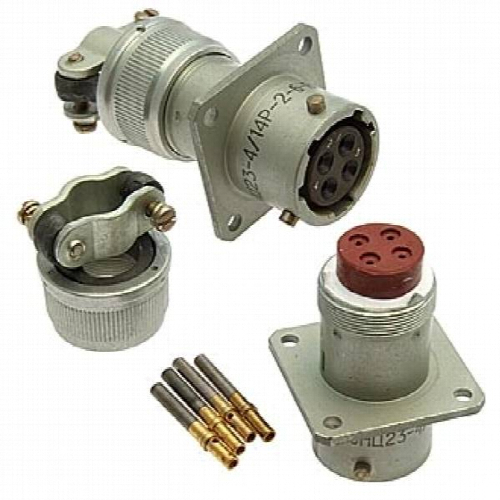

СНЦ23-4/14Р-6-В: малогабаритная кабельная розетка для надёжных соединений

СНЦ23-4/14Р-6-В — цилиндрический низкочастотный электрический соединитель серии СНЦ23 в исполнении кабельной розетки. Разъём рассчитан на применение в ответственных электрических цепях постоянного, переменного и импульсного тока, где важны стойкость к внешним воздействиям, стабильность контакта и защита от ошибочного сочленения.

Модель используется для внутреннего монтажа оборудования автоматизации, измерительных комплексов, аппаратуры связи, систем управления, испытательных стендов и другой техники с повышенными требованиями к надёжности межблочных соединений.

Расшифровка обозначения

Маркировка СНЦ23-4/14Р-6-В содержит основные сведения о конструкции разъёма:

Серия СНЦ23 предусматривает байонетное сочленение, которое позволяет быстро соединять и разъединять кабельную часть с ответной вилкой, сохраняя требуемую механическую фиксацию. Многошпоночная поляризация корпуса и многопозиционная установка изолятора снижают риск неправильной ориентации при монтаже и подключении.

Основные технические характеристики

Соединитель СНЦ23-4/14Р-6-В имеет четыре контакта и рассчитан на работу при напряжении до 700 В. Для серии предусмотрены контакты различного диаметра, от которых зависит допустимая токовая нагрузка: до 11 А для контакта диаметром 1,0 мм, до 20 А для 1,5 мм и до 35 А для 2,0 мм.

Ключевые параметры:

• Максимальное рабочее напряжение — до 700 В.

• Работа в цепях постоянного, переменного тока и сигналов частотой до 3 МГц.

• Контактные элементы имеют золотое покрытие.

• Монтаж проводников выполняется методом обжимки.

• Рабочий температурный диапазон — от −60 до +200 °C.

• Число циклов сочленения и расчленения — не менее 500.

• Минимальная наработка — не менее 1000 часов.

• Сопротивление изоляции при нормальных климатических условиях — не менее 5000 МОм.

• Предусмотрена работоспособность при вибрационных, ударных и климатических воздействиях.

Конструктивные особенности

Главная особенность СНЦ23-4/14Р-6-В — сочетание компактного цилиндрического корпуса и высокой эксплуатационной стойкости. Байонетное соединение удобно в условиях, где требуется регулярное обслуживание, замена кабельных сборок или быстрое подключение оборудования.

Золотое покрытие контактов способствует снижению переходного сопротивления и повышает устойчивость контактной группы к окислению. Для соединителей серии СНЦ23 нормируются значения сопротивления контактов: не более 0,004 Ом для контакта 1,0 мм, 0,0025 Ом для 1,5 мм и 0,0016 Ом для 2,0 мм.

Объёмный монтаж обжимкой позволяет формировать механически прочное и электрически стабильное соединение провода с контактом. Качество обжима особенно важно при эксплуатации оборудования в условиях вибраций, перепадов температуры и длительных циклических нагрузок.

Где применяется СНЦ23-4/14Р-6-В

Кабельная розетка СНЦ23-4/14Р-6-В может применяться в устройствах, где требуется компактное, разъёмное и защищённое электрическое соединение с фиксированным числом контактов:

• В системах промышленной автоматики и управления.

• В измерительной и испытательной аппаратуре.

• В телекоммуникационных и сигнальных устройствах.

• В специализированной электронной аппаратуре.

• В кабельных сборках для соединения отдельных блоков оборудования.

• В аппаратуре, рассчитанной на эксплуатацию в широком температурном диапазоне.

• В узлах, работающих при воздействии вибраций и механических ударов.

Благодаря всеклиматическому исполнению и широкому температурному диапазону соединитель подходит для техники, которая эксплуатируется как в отапливаемых помещениях, так и в сложных производственных либо транспортных условиях.

Что учитывать при подборе

При выборе СНЦ23-4/14Р-6-В важно проверить совместимость с ответной частью по серии, условному размеру корпуса, типу контактов, схеме расположения и поляризации. Также необходимо сопоставить параметры подключаемой цепи с допустимыми значениями напряжения и тока для установленного диаметра контактов.

Для надёжной работы соединения рекомендуется учитывать:

• Сечение и тип подключаемого провода.

• Диаметр и исполнение контактов.

• Необходимость правильного обжимного инструмента.

• Условия окружающей среды.

• Требуемую стойкость к вибрации, ударам и температурным воздействиям.

• Ориентацию изолятора и ключевание при сопряжении с ответной частью.

СНЦ23-4/14Р-6-В — практичное решение для построения надёжных четырёхконтактных кабельных соединений в профессиональной электротехнической и электронной аппаратуре. Его преимущества — компактность, байонетная фиксация, золотое покрытие контактов, широкий диапазон рабочих температур и приспособленность к эксплуатации в ответственных системах.
