Элекон

Цена:

5800 ₽

В наличии: 22 шт.

Заводская упаковка

Производитель: Элекон

Технические характеристики

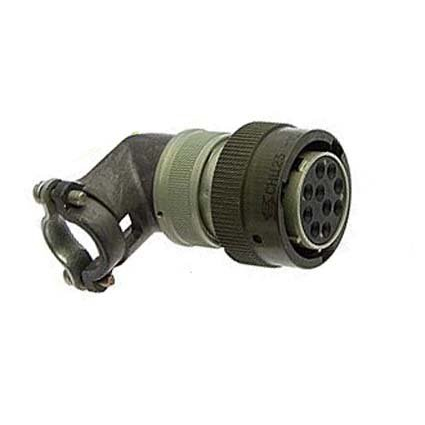

СНЦ23‑10/22В‑8‑б‑В «5» — это кабельный цилиндрический низкочастотный разъём серии СНЦ23 производства Элекон, выполненный в модификации «5» (усиленный/улучшенный вариант исполнения).

Тип соединителя: цилиндрический, низкочастотный, малогабаритный, негерметичный, байонетное сочленение.
Количество контактов: 10.
Условный размер корпуса: 22 мм.
Вид корпуса: кабельная вилка с угловым кожухом (цифра «8» в обозначении).
Поляризация: многошпоночная поляризация корпуса и многопозиционная установка изолятора (буква «б» определяет угловое положение шпонок).

Рабочее напряжение: до 700 В постоянного и переменного тока частотой до 3 МГц.
Максимальный ток на один контакт (в зависимости от диаметра контакта): до порядка 20 А для контактов диаметром 1,5 мм.
Сопротивление контактов: не более нескольких мОм (в зависимости от диаметра).
Климатическое исполнение: всеклиматическое, рабочая температура от −60 °C до +200 °C, высокая устойчивость к вибрации и ударным нагрузкам.

Вариант «5» у серии СНЦ23 обычно относится к улучшенной/обновлённой редакции:

Контакты с покрытием золотом, что обеспечивает стабильное контактное сопротивление и коррозионную стойкость.
Усиленная механическая конструкция и улучшенная ремонтопригодность;
Сохранение совместимости с базовой серией СНЦ23 по габаритам и взаимозаменяемости с розетками того же типоразмера и числа контактов.

Описание

Назначение

СНЦ23-10/22В-8-б-В «5» — кабельный цилиндрический низкочастотный разъём серии СНЦ23 производства завода «Элекон». Изделие предназначено для электрического соединения и механического сочленения кабельных линий в составе радиоэлектронной аппаратуры, приборов и промышленного оборудования. Разъём обеспечивает передачу сигналов и питающих напряжений в цепях постоянного и переменного тока частотой до 3 МГц.

Модификация «5» представляет собой улучшенный вариант исполнения серии СНЦ23: контакты имеют золотое покрытие, усилена механическая конструкция, повышена ремонтопригодность. При этом сохранена совместимость с базовой серией по габаритам, а также взаимозаменяемость с розетками того же типоразмера и числа контактов.

Подтверждённые особенности

Тип соединителя: цилиндрический, низкочастотный, малогабаритный, негерметичный.
Сочленение: байонетное.
Количество контактов: 10.
Условный размер корпуса: 22 миллиметра.
Вид корпуса: кабельная вилка с угловым кожухом (цифра «8» в обозначении).
Поляризация: многошпоночная поляризация корпуса и многопозиционная установка изолятора; буква «б» определяет угловое положение шпонок.
Рабочее напряжение: до 700 вольт постоянного и переменного тока частотой до 3 МГц.
Максимальный ток на один контакт: до порядка 20 ампер для контактов диаметром 1,5 миллиметра (значение зависит от диаметра контакта).
Сопротивление контактов: не более нескольких миллиом (зависит от диаметра контакта).
Климатическое исполнение: всеклиматическое.
Рабочая температура: от минус 60 до плюс 200 градусов Цельсия.
Устойчивость к вибрации и ударным нагрузкам: высокая.
Контакты с золотым покрытием: стабильное контактное сопротивление и коррозионная стойкость.

Приёмка изделия — «5». Год выпуска — 2017. Поставка осуществляется в заводской упаковке.

Применение

Разъём применяется в качестве кабельного соединителя в бортовых, наземных и стационарных системах, где требуется компактное байонетное сочленение и стойкость к широкому диапазону температур. Угловой кожух упрощает монтаж кабеля в стеснённых условиях и позволяет рационально организовать трассировку жгута.

Условия эксплуатации

Всеклиматическое исполнение и рабочий диапазон температур от минус 60 до плюс 200 градусов Цельсия определяют возможность применения изделия в аппаратуре, подверженной нагреву, охлаждению, вибрации и ударным нагрузкам. Многошпоночная поляризация корпуса и многопозиционная установка изолятора исключают ошибочное сочленение и обеспечивают правильную ориентацию контактов при монтаже.

Совместимость и монтаж

Разъём сопрягается с розетками серии СНЦ23 того же условного размера корпуса (22 миллиметра) и с тем же числом контактов (10). Байонетный механизм обеспечивает быстрое сочленение и расчленение, а исполнение «5» сохраняет габаритную взаимозаменяемость с базовой серией. Для подключения используются контакты диаметром до 1,5 миллиметра, что позволяет коммутировать цепи с током до порядка 20 ампер на контакт.

Комплектация и хранение

Изделие поставляется в заводской упаковке предприятия «Элекон», что подтверждает сохранность продукции при транспортировке и хранении. Приёмка «5» и указанный год выпуска (2017) учтены в маркировке и сопроводительных документах.
