Элекон

Цена:

5800 ₽

В наличии: 6 шт.

Заводская упаковка

Производитель: Элекон

Технические характеристики

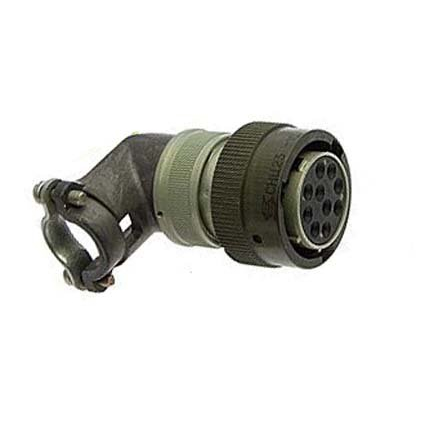

СНЦ23-10/22В-8-б-В Элекон «5» — это кабельная вилка цилиндрического соединителя серии СНЦ23 производства завода Элекон. Она предназначена для надежного соединения в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В.

Соединитель имеет 10 контактов и условный диаметр корпуса 22 мм. Это кабельная часть с угловым кожухом (индекс «8»), вариант поляризации «б-В», что обеспечивает локальную защиту контактов внутреннего монтажа и предотвращает неправильное соединение.

Монтаж выполняется обжимкой или пайкой, контакты покрыты золотом для низкого сопротивления (не более 4 Ом для диаметра 1 мм).

Соединители СНЦ23 выдерживают рабочие температуры от -60 до +200 °C, вибрацию до 5000 Гц с ускорением 40 g, удары до 500 g и влажность до 100% при +35 °C. Минимальная наработка — 1000 часов, срок службы — до 25 лет.

Максимальный ток: 11 А (∅1 мм), 20 А (∅1,5 мм), 35 А (∅2 мм).

Используется в авиации, промышленности и спецтехнике благодаря всеклиматическому исполнению и байонетному соединению. Маркировка «5» указывает на специальное исполнение завода Элекон.

Описание

Назначение

СНЦ23-10/22В-8-б-В Элекон «5» — это кабельная вилка цилиндрического соединителя серии СНЦ23 производства завода Элекон. Изделие предназначено для надёжного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Соединитель применяется там, где требуется устойчивая работа при экстремальных климатических и механических нагрузках, а также возможность быстрой стыковки и расстыковки без применения специального инструмента.

Маркировка «5» указывает на специальное исполнение завода Элекон, что подтверждается соответствующей приёмкой. Изделие выпущено в 2017 году и поставляется в заводской упаковке.

Конструктивные особенности

Контакты и монтаж

Соединитель имеет 10 контактов и условный диаметр корпуса 22 мм. Монтаж выполняется методом обжимки или пайки. Контакты покрыты золотом, что обеспечивает низкое переходное сопротивление — не более 4 Ом для контактов диаметром 1 мм.

Исполнение корпуса

Это кабельная часть с угловым кожухом, обозначенным индексом «8». Вариант поляризации «б-В» обеспечивает локальную защиту контактов внутреннего монтажа и предотвращает неправильное соединение. Байонетное соединение позволяет быстро фиксировать и разъединять вилку с ответной частью.

Параметры токовой нагрузки

Максимальный ток зависит от диаметра контакта:

11 А для контактов диаметром 1 мм;
20 А для контактов диаметром 1,5 мм;
35 А для контактов диаметром 2 мм.

Условия эксплуатации и надёжность

Соединители серии СНЦ23 относятся к всеклиматическому исполнению и выдерживают широкий спектр воздействующих факторов. Рабочий диапазон температур составляет от минус 60 до плюс 200 °C. Изделие сохраняет работоспособность при вибрации с частотой до 5000 Гц и ускорением до 40 g, при ударах с ускорением до 500 g, а также при влажности до 100% при температуре плюс 35 °C.

Минимальная наработка соединителя составляет 1000 часов, а срок службы достигает 25 лет. Такие характеристики обеспечивают стабильную работу в течение длительного периода даже в самых жёстких условиях.

Область применения

Благодаря всеклиматическому исполнению и байонетному соединению СНЦ23-10/22В-8-б-В Элекон «5» востребован в авиационной технике, промышленном оборудовании и спецтехнике. Он подходит для бортовых систем, силовых и сигнальных цепей, где требуется надёжная коммутация при повышенных требованиях к виброустойчивости, ударопрочности и термостойкости.

Изделие имеет приёмку «5» и выпущено в 2017 году. Артикул товара — 20815. Поставка осуществляется в заводской упаковке.
