Элекон

Цена:

5800 ₽

В наличии: 2 шт.

Заводская упаковка

Производитель: Элекон

Технические характеристики

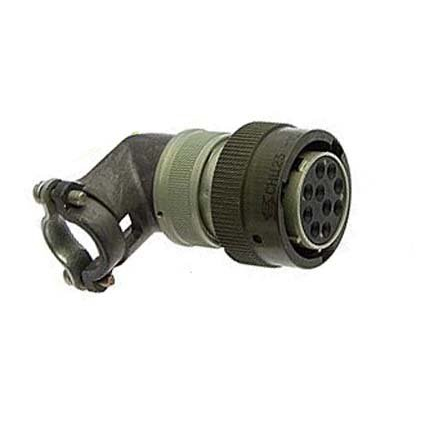

СНЦ23-10/22В-8-б-В от завода Элекон (исполнение «5») — это кабельная вилка цилиндрического соединителя серии СНЦ23 с угловым кожухом. Она предназначена для надежного соединения в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В (амплитудном).

Соединитель имеет 10 контактов и условный размер корпуса 22 мм, что обеспечивает компактность при высокой плотности монтажа. Токовая нагрузка на контакт — до 6 А (максимальная), сопротивление контактов не превышает 4 мОм для диаметра 1 мм. Климатическое исполнение всеклиматическое, рабочая температура от -60 до +200 °C, срок службы — до 25 лет с наработкой не менее 1000 часов.

Серия СНЦ23 — это негерметичные низкочастотные соединители с байонетным соединением, многошпоночной поляризацией и внутренним монтажом. Вилка СНЦ23-10/22В-8-б-В монтируется объемным способом или обжимкой, контакты покрыты золотом для надежного контакта. Используется в промышленном оборудовании, авиации и других областях, где требуется устойчивость к вибрациям (до 5000 Гц), ударам (до 500 г) и пониженному давлению.

Параметр	Значение
Количество контактов	10
Диаметр корпуса	22 мм
Макс. напряжение	700 В
Макс. ток на контакт	6 А
Рабочая частота	до 3 МГц
Сочленения-расчленения	500 циклов

Производитель — Элекон, серия соответствует ТУ НКЦС.434410.508, часто применяется в советской/российской промышленной технике.

Описание

Назначение соединителя СНЦ23-10/22В-8-б-В

СНЦ23-10/22В-8-б-В от завода Элекон (исполнение «5») — это кабельная вилка цилиндрического соединителя серии СНЦ23 с угловым кожухом. Изделие предназначено для надёжного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В (амплитудном значении).

Серия СНЦ23 представляет собой негерметичные низкочастотные соединители с байонетным соединением, многошпоночной поляризацией и внутренним монтажом. Такое исполнение обеспечивает быстрое сочленение и расчленение, а также защиту от неправильного подключения за счёт поляризации.

Подтверждённые технические особенности

Соединитель имеет 10 контактов и условный размер корпуса 22 мм, что обеспечивает компактность при высокой плотности монтажа. Токовая нагрузка на контакт достигает 6 А (максимальное значение), сопротивление контактов не превышает 4 мОм для диаметра 1 мм. Контакты покрыты золотом для надёжного электрического соединения.

Количество контактов: 10
Диаметр корпуса: 22 мм
Максимальное напряжение: 700 В (амплитудное)
Максимальный ток на контакт: 6 А
Рабочая частота: до 3 МГц
Сопротивление контактов: не более 4 мОм (для диаметра 1 мм)
Климатическое исполнение: всеклиматическое
Рабочая температура: от минус 60 до плюс 200 градусов Цельсия
Срок службы: до 25 лет с наработкой не менее 1000 часов
Количество сочленений-расчленений: 500 циклов
Приемка: «5»
Год выпуска: 2017

Устойчивость к внешним воздействиям

Вилка СНЦ23-10/22В-8-б-В рассчитана на эксплуатацию в жёстких условиях. Она устойчива к вибрациям с частотой до 5000 Гц, ударам с ускорением до 500 g и пониженному давлению. Всеклиматическое исполнение позволяет применять изделие в различных климатических зонах.

Соединитель выдерживает 500 циклов сочленения и расчленения, что подтверждает его ресурс для условий, требующих частого подключения и отключения.

Применение

СНЦ23-10/22В-8-б-В применяется в промышленном оборудовании, авиации и других областях, где требуется устойчивость к вибрациям, ударам и пониженному давлению. Монтаж выполняется объёмным способом или обжимкой.

Производитель — Элекон. Серия соответствует ТУ НКЦС.434410.508 и часто применяется в советской и российской промышленной технике.

Комплектация и упаковка

Поставка осуществляется в заводской упаковке. Артикул изделия — 20814, категория — СНЦ23.
