Назначение разъёма СНЦ23-10/22В-1-в-В

СНЦ23-10/22В-1-в-В (Элекон «5») — низкочастотный цилиндрический электрический разъём серии СНЦ23, предназначенный для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока. Изделие применяется в радиоэлектронной аппаратуре, автоматике и измерительных системах, где требуется надёжное электрическое соединение при частоте сигнала до примерно 3 мегагерц. Разъём рассчитан на рабочее напряжение до 700 вольт и ток на контакт до 15 ампер.

Серия СНЦ23 выпускается заводом «Элекон» по техническим условиям ГЕ0.364.241ТУ и другим аналогичным документам. Исполнение «в» соответствует всеклиматическому варианту, что допускает эксплуатацию изделия в широком диапазоне температур и при вибрационных нагрузках, типичных для промышленной и радиоэлектронной аппаратуры.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия содержит полную информацию о его конструкции и параметрах:

• СНЦ23 — серия низкочастотных цилиндрических соединителей.
• 10 — количество контактов, равное 10 штукам.
• 22 — условный диаметр корпуса разъёма, составляющий порядка 22 миллиметров.
• В — тип изделия: вилка (блочная часть).
• 1 — вид приёмки, обычно соответствующий приёмке отдела технического контроля или аналогичной.
• в — исполнение, конкретный вариант конструкции, например блочная вилка без кожуха или с особым креплением.
• В — климатическое исполнение для внутреннего монтажа, всеклиматическое.
• 5 — сочетание контактов варианта «5»: все контакты одного диаметра, как правило 1,5 миллиметра.

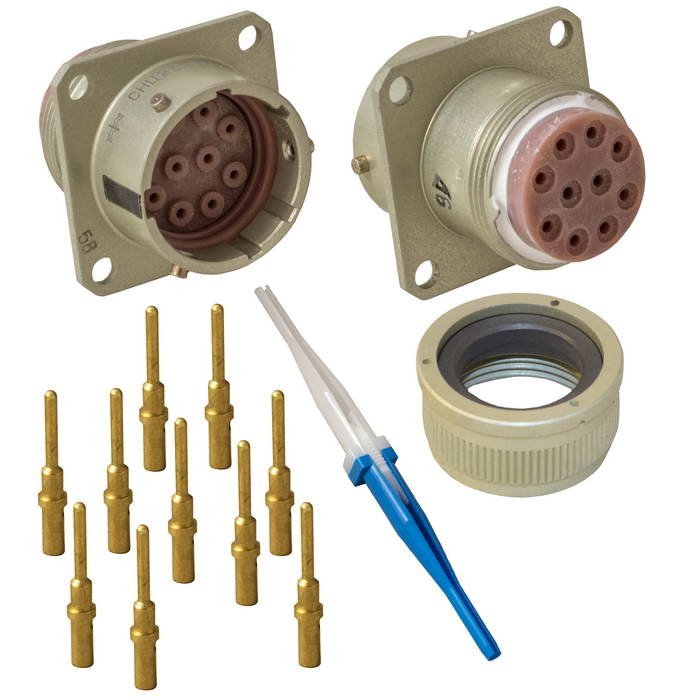

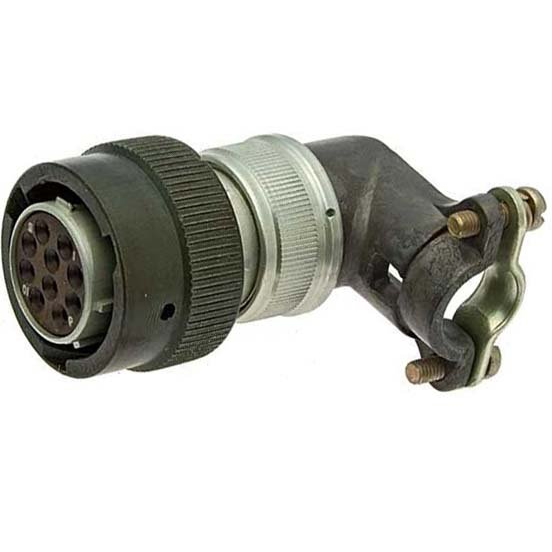

Корпус разъёма выполнен металлическим. Крепёж предусмотрен резьбовой фланцевый или патрубковый. Контакты имеют круглую форму и подключаются пайкой или зажимом. Для варианта с сочетанием «5» все контакты имеют диаметр 1,5 миллиметра, сопротивление контакта обычно не превышает нескольких миллиом, а сопротивление изоляции в нормальных условиях составляет не ниже единиц мегаом.

Применение и условия эксплуатации

Разъёмы серии СНЦ23 широко используются в аппаратуре радиоэлектроники, автоматики и измерительных системах. Модификация СНЦ23-10/22В-1-в-В от завода «Элекон» относится к блочным вилкам без кожуха с 10 контактами диаметром 1,5 миллиметра. Такое исполнение востребовано при объёмном монтаже внутри приборов и блоков, где требуется компактное и надёжное соединение электрических цепей.

Изделие рассчитано на эксплуатацию в широком диапазоне температур и при вибрационных нагрузках, характерных для промышленного и радиоэлектронного оборудования. Всеклиматическое исполнение обеспечивает работоспособность разъёма в различных климатических зонах при внутреннем монтаже.

Подтверждённые характеристики

• Приёмка: «5».
• Год выпуска: 2022.
• Артикул: 20812.
• Категория: СНЦ23.
• Производитель: Элекон.
• Краткое описание из каталога: заводская упаковка.

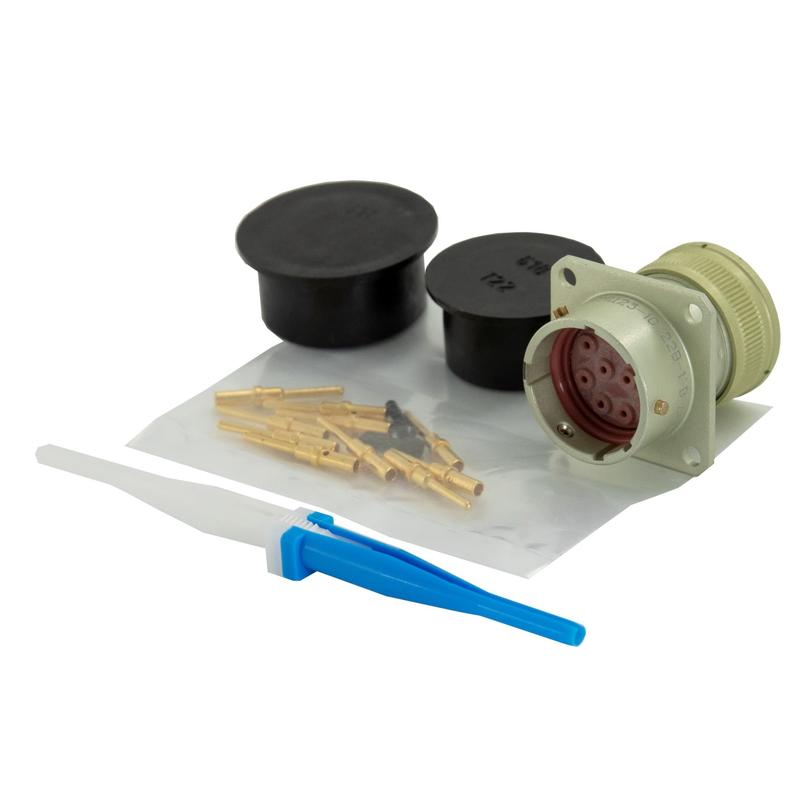

Завод «Элекон» выпускает разъёмы СНЦ23 по своим и общим техническим условиям с различными сочетаниями контактов, типами вилок и розеток, а также видами крепления: блочные, приборные, с кожухом и без него. Поставка изделия осуществляется в заводской упаковке.
