Назначение и область применения

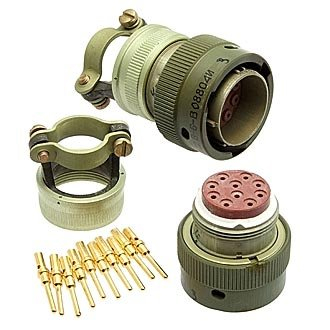

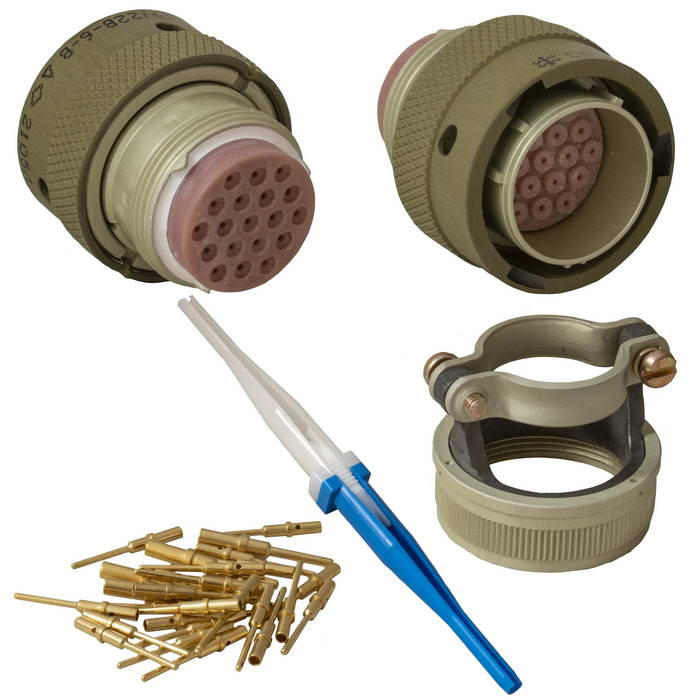

СНЦ23-10/22В-6-В представляет собой кабельную вилку низкочастотного цилиндрического электрического соединителя серии СНЦ23. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель рассчитан на работу при максимальном напряжении до 700 В и допустимом токе на контакт до 12 А.

Данная вилка применяется в составе разъёмных соединений радиоэлектронной аппаратуры, измерительного оборудования, промышленной автоматики и других устройств, где требуется надёжное и многократно повторяемое сочленение кабельных линий с приборными розетками. Конструкция обеспечивает стабильный электрический контакт при значительных механических и климатических нагрузках, что позволяет использовать соединитель в ответственных узлах аппаратуры.

Технические характеристики и конструктивные особенности

Соединитель СНЦ23-10/22В-6-В имеет десять контактов и условный размер корпуса 22 мм. Вилка выполнена в кабельном исполнении, что предполагает её монтаж на оконцованный кабель с последующей фиксацией и герметизацией места соединения. Конструктивное исполнение «6» определяет конкретный вариант корпуса и способ сочленения с ответной частью.

Основные параметры изделия:

• Количество контактов: 10
• Условный размер корпуса: 22 мм
• Максимальное рабочее напряжение: 700 В
• Максимальный ток на контакт: 12 А
• Диапазон рабочих температур: от минус 60 до плюс 155 градусов Цельсия
• Сопротивление изоляции: не менее 5000 МОм
• Сопротивление контактов: не более 2,5 мОм
• Покрытие контактов: золото
• Габаритные размеры: диаметр 29,5 мм, длина 48 мм

Золотое покрытие контактов обеспечивает низкое переходное сопротивление, высокую коррозионную стойкость и стабильность электрических параметров в течение длительного срока эксплуатации. Широкий температурный диапазон позволяет применять соединитель как в условиях Крайнего Севера, так и внутри нагретых отсеков оборудования.

Монтаж и условия эксплуатации

Вилка предназначена для соединения с ответной приборной или кабельной розеткой серии СНЦ23 соответствующего типоразмера и количества контактов. Сочленение осуществляется байонетным или резьбовым способом в зависимости от конкретного исполнения корпуса, что исключает самопроизвольное разъединение при вибрациях и механических воздействиях.

При монтаже кабельной вилки необходимо обеспечить качественную разделку кабеля, надёжную пайку или обжим контактов, а также герметизацию ввода кабеля для предотвращения попадания влаги и пыли внутрь соединителя. Рабочие температуры от минус 60 до плюс 155 градусов Цельсия предъявляют соответствующие требования к материалам кабеля и способу его заделки.

Эксплуатация соединителя допускается в электрических цепях постоянного и переменного тока частотой до 3 МГц. Высокое сопротивление изоляции не менее 5000 МОм гарантирует минимальные токи утечки между соседними контактами и на корпус, что особенно важно при работе с маломощными сигнальными цепями и измерительными схемами.
