Назначение соединителя СНЦ23-10/22В-6-Б-В

Электрический соединитель СНЦ23-10/22В-6-Б-В представляет собой цилиндрический многопозиционный разъём, предназначенный для коммутации электрических цепей постоянного и переменного тока в составе стационарного и подвижного оборудования. Устройство рассчитано на работу в составе ответственных узлов автоматических систем, где предъявляются повышенные требования к стабильности контактного соединения и защите от внешних воздействий. Соединитель выпущен в 2012 году и относится к серии СНЦ23, конструкция которой предусматривает локальную защиту контактов от механических повреждений и случайного прикосновения.

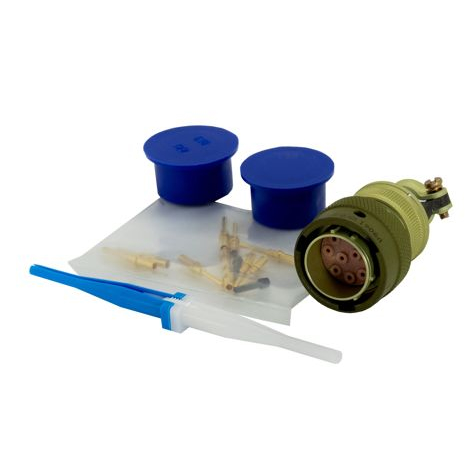

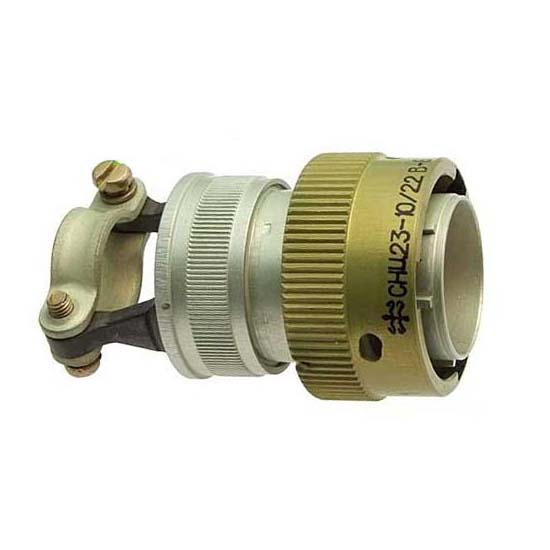

Кабельная часть с прямым кожухом позволяет использовать разъём для оконцевания многожильных кабелей и жгутов при монтаже аппаратуры связи, измерительных комплексов, систем управления и промышленной автоматики. Соединитель обеспечивает многократное сочленение и расчленение электрических цепей без потери эксплуатационных характеристик.

Технические и эксплуатационные особенности

Электрические параметры

• Количество контактов — 10.
• Условный размер корпуса — 22 мм.
• Максимальное рабочее напряжение — 700 В (амплитудное значение).
• Рабочий ток на контакт — 6 А.
• Максимальный ток на контакт — 12 А.
• Диаметр контактов — 1,5 мм.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Контакты соединителя имеют золотое покрытие, которое обеспечивает стабильно низкое переходное сопротивление, защищает контактные поверхности от окисления и коррозии, а также способствует сохранению параметров соединения при длительном хранении и эксплуатации. Монтаж проводов осуществляется методом обжима, что исключает необходимость пайки и снижает риск повреждения изоляции проводников.

Устойчивость к внешним воздействиям

Соединитель сохраняет работоспособность в широком диапазоне температур. Допустимая повышенная температура окружающей среды достигает плюс 155 градусов Цельсия, пониженная — минус 60 градусов Цельсия. Устройство также рассчитано на эксплуатацию в условиях пониженного атмосферного давления вплоть до 1,33 умноженное на 10 в минус десятой степени паскаль, что соответствует условиям глубокого вакуума и высокогорной аппаратуры.

Минимальная наработка соединителя составляет 1000 часов, а минимальный срок сохраняемости — 15 лет. Допустимое количество циклов сочленения и расчленения достигает 500, что подтверждает пригодность разъёма для многократного использования при проведении регламентных и ремонтных работ.

Конструктивное исполнение и применение

Особенности конструкции

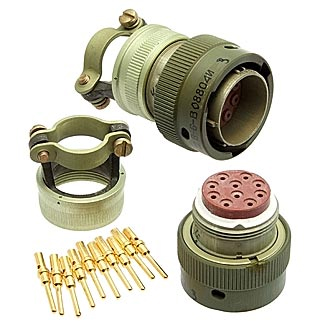

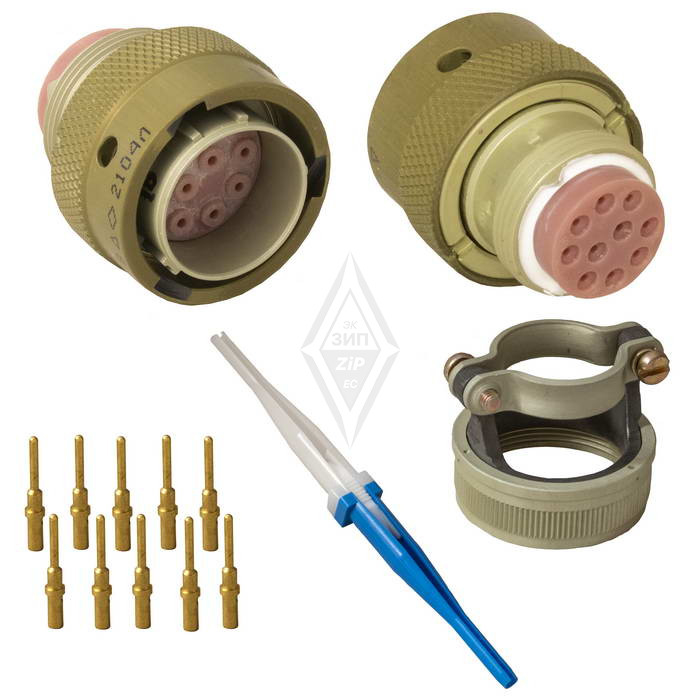

Корпус соединителя снабжён многошпоночной поляризацией, а изолятор имеет многопозиционную установку. Такое решение исключает неправильное соединение ответных частей и обеспечивает однозначное взаимное расположение контактов при каждом сочленении. Локальная защита контактов снижает вероятность их повреждения при транспортировке, хранении и монтаже.

Области использования

СНЦ23-10/22В-6-Б-В применяется для построения разъёмных соединений в приборах и агрегатах, работающих в условиях вибраций, перепадов температур и разреженной атмосферы. Разъём востребован при сборке испытательных стендов, контрольно-измерительной аппаратуры, блоков автоматического управления и другого оборудования, где требуется высокая повторяемость электрических характеристик после многократных циклов коммутации.

Золотое покрытие контактов, расширенный температурный диапазон и стойкость к пониженному давлению делают соединитель пригодным для применения в авиационной, космической и специальной технике, а также в промышленных установках с тяжёлыми условиями эксплуатации.
