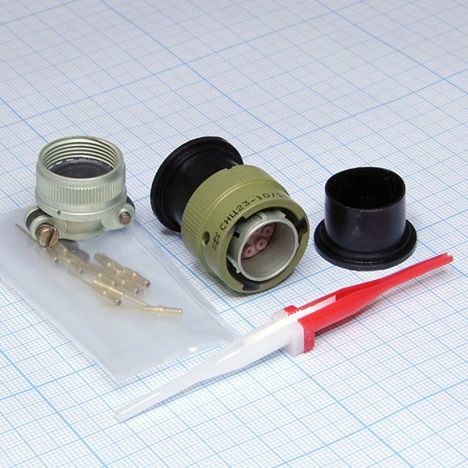

Назначение соединителя СНЦ23-10/22В-6-Б-В

СНЦ23-10/22В-6-Б-В представляет собой кабельную вилку цилиндрического многопозиционного соединителя, предназначенную для коммутации электрических цепей переменного и постоянного тока. Устройство рассчитано на эксплуатацию в диапазоне частот до 3 МГц при максимальном амплитудном напряжении до 700 В. Соединитель ориентирован на применение в ответственном оборудовании, где предъявляются повышенные требования к надёжности электрических контактов и стабильности соединения.

Благодаря расширенному температурному диапазону и высокой стойкости к механическим воздействиям, вилка используется в составе автоматизированных систем, промышленной электроники, измерительных комплексов и бортовой аппаратуры. Конструкция с локальной защитой контактов обеспечивает корректное сочленение и предотвращает повреждение контактных элементов при монтаже и эксплуатации.

Подтверждённые технические особенности

Соединитель СНЦ23-10/22В-6-Б-В характеризуется следующими параметрами, определяющими его рабочие возможности и область применения.

Электрические характеристики

• Количество контактов: 10
• Условный размер корпуса: 22 мм
• Диаметр контактов: 1,5 мм
• Покрытие контактов: золото
• Рабочая токовая нагрузка: 6 А, максимальная нагрузка на контакт — 12 А
• Сопротивление контактов: не более 2,5 мОм
• Сопротивление изоляции: не менее 5000 МОм

Золотое покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость контактных пар, что особенно важно при длительной эксплуатации в неблагоприятных условиях.

Конструктивное исполнение

Изделие выполнено как кабельная часть с прямым кожухом, угловое положение изолятора составляет 100 градусов. Такое исполнение упрощает монтаж кабельных сборок и обеспечивает удобный доступ к контактам при подключении проводников.

Условия эксплуатации

Соединитель сохраняет работоспособность в широком интервале температур: минимальная рабочая температура составляет минус 60 градусов Цельсия, максимальная — плюс 155 градусов Цельсия. Устройство рассчитано на функционирование при атмосферном понижении давления до 1,33 на 10 в минус десятой степени Па, что позволяет использовать его в условиях разрежённой атмосферы и в герметизированных отсеках.

Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 400 метров на секунду в квадрате, а также механические удары: одиночные до 5000 метров на секунду в квадрате и многократные до 1500 метров на секунду в квадрате. Минимальный срок сохраняемости составляет 15 лет, минимальная наработка на отказ — 1000 часов.

Применение и расшифровка обозначения

Структура обозначения СНЦ23-10/22В-6-Б-В позволяет однозначно определить тип и исполнение изделия. Первый элемент СНЦ23 указывает на принадлежность к серии цилиндрических многопозиционных соединителей с локальной защитой контактов. Цифра 10 обозначает количество контактов, число 22 — условный диаметр корпуса в миллиметрах. Литера В определяет тип корпуса — вилка. Цифра 6 соответствует конструктивному исполнению: кабельная часть с прямым кожухом. Символ Б задаёт угловое положение изолятора.

Соединители данной серии применяются в ответственных узлах автоматических систем, где требуется высокая надёжность, стабильность параметров и долговечность при интенсивной эксплуатации. Изделие подходит для построения кабельных сборок в промышленной автоматике, телекоммуникационном оборудовании, контрольно-измерительной технике и системах сбора данных.
