Назначение соединителя

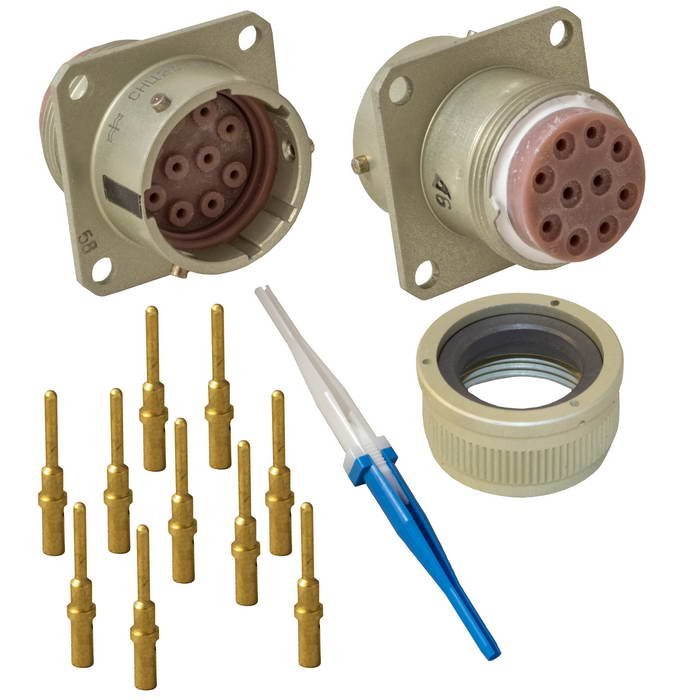

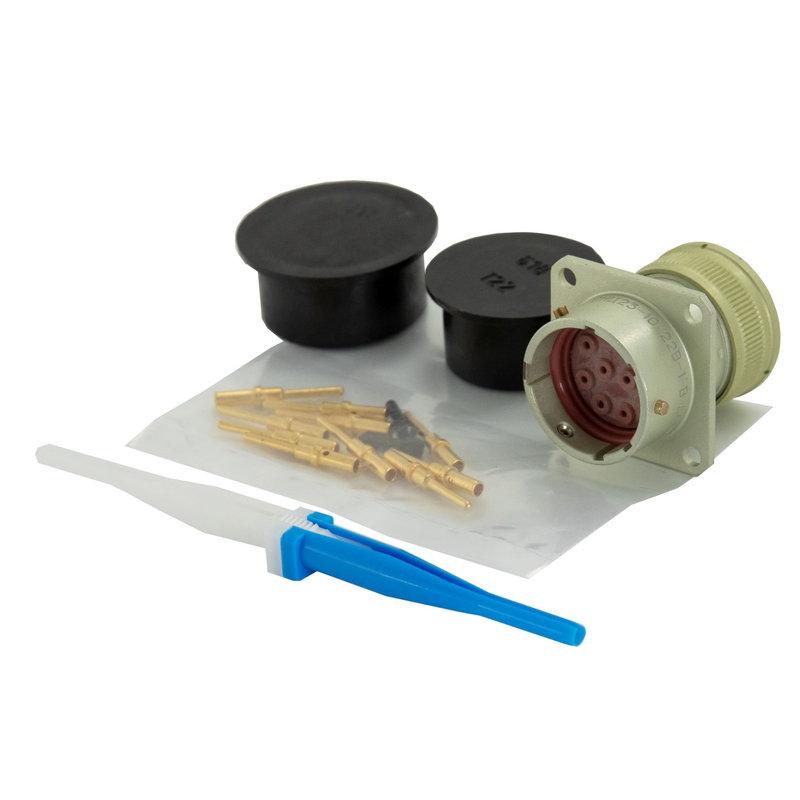

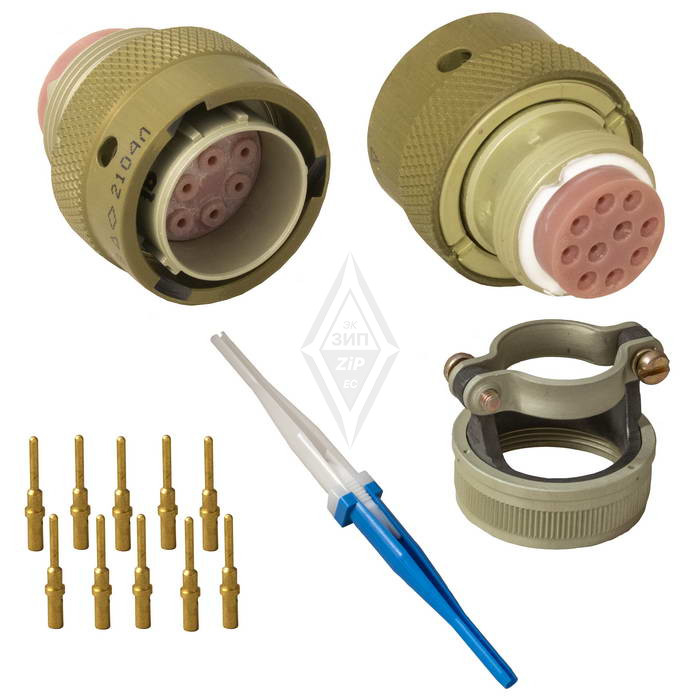

Соединитель СНЦ23-10/22В-1-В представляет собой цилиндрический низкочастотный малогабаритный разъем, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие рассчитано на работу с частотой до 3 МГц и максимальным напряжением до 700 В. Устройство применяется в различных узлах радиоэлектронной аппаратуры и обеспечивает надежное разъемное соединение проводников в составе блоков, приборов и кабельных сборок.

Разъем ориентирован на использование в промышленной электронике, измерительной технике и аппаратуре связи, где требуется стабильное электрическое соединение при умеренных токовых нагрузках и компактных габаритах корпуса.

Подтвержденные особенности и технические параметры

В соответствии с каталожными данными изделие обладает следующими характеристиками:

• Тип соединителя: цилиндрический, низкочастотный, малогабаритный.
• Количество контактов: 10.
• Условный размер корпуса: 22.
• Рабочий ток: от 3,6 до 15 А.
• Сопротивление контактов: не более установленного изготовителем предельного значения.
• Максимальное рабочее напряжение: до 700 В.
• Диапазон рабочих частот: до 3 МГц.

Год выпуска данной партии — 2015. Конструкция предусматривает цилиндрический корпус с условным размером 22, что определяет габаритные и присоединительные размеры для монтажа в ответные части. Контактная группа из десяти цепей обеспечивает передачу сигналов и питания в соответствии с электрической схемой конкретного применения.

Применение в аппаратуре

Соединитель используется для организации разъемных соединений внутри радиоэлектронных устройств, где важны повторяемость сочленения и стабильность электрического контакта. Благодаря цилиндрической форме корпуса обеспечивается удобство фиксации и ориентации при монтаже в блочные конструкции.

Наличие десяти контактов позволяет задействовать разъем как для передачи нескольких сигнальных линий, так и для совмещения сигнальных и питающих цепей в пределах одного корпуса. Рабочий ток в диапазоне от 3,6 до 15 А допускает применение изделия в цепях с умеренными нагрузками, характерными для вторичных источников питания, интерфейсных соединений и цепей управления.

Изделие рассчитано на многократные циклы сочленения и расчленения, что делает его пригодным для обслуживаемой аппаратуры, где периодически требуется замена модулей, подключение измерительных линий или перекоммутация внутренних соединений.

Монтаж и совместимость

Соединитель монтируется в соответствии с принятой для серии СНЦ23 схемой установки. Ответная часть подбирается по условному размеру корпуса 22 и количеству контактов 10, что обеспечивает механическую и электрическую совместимость с соответствующими вилками или розетками данной серии. При установке следует учитывать ориентацию ключа корпуса, исключающую неправильное сочленение.

Устройство предназначено для пайки или обжима контактов в зависимости от исполнения подводящих проводников. Рабочий диапазон частот до 3 МГц позволяет применять разъем в низкочастотных трактах, исключая значительные потери и искажения сигнала в пределах заявленных параметров.
