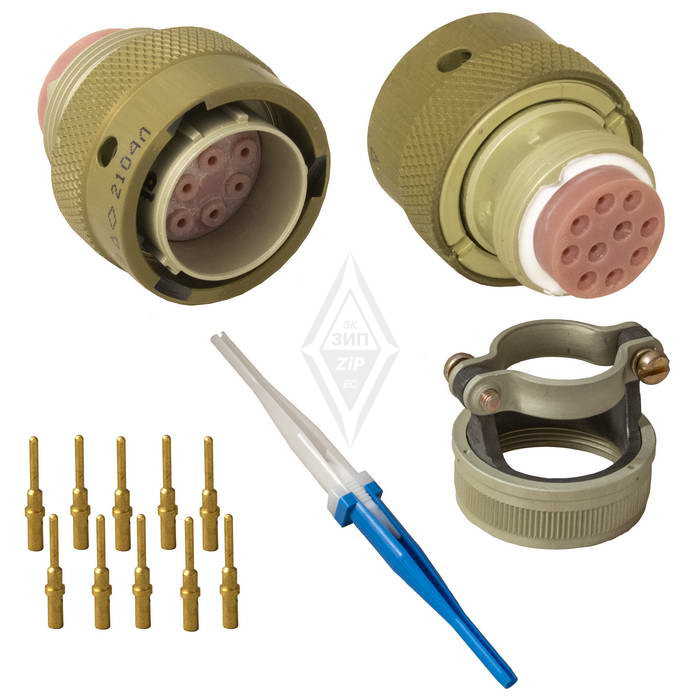

Назначение разъёма СНЦ23-10/22В-1-В

Соединитель электрический цилиндрический СНЦ23-10/22В-1-В предназначен для коммутации электрических цепей постоянного и переменного тока в составе стационарного и подвижного оборудования. Изделие относится к серии СНЦ23 и применяется для разъёмного соединения кабельных трасс, жгутов и блоков в промышленной электронике, приборостроении и электротехнических установках. Вилочная часть (обозначение «В») устанавливается на панель или корпус устройства и обеспечивает надёжный контакт с ответной розеточной частью.

Разъём рассчитан на эксплуатацию в условиях, где требуется стабильная передача сигналов и питающих напряжений при многократных циклах сочленения и расчленения. Благодаря конструктивным решениям серии СНЦ23 изделие подходит для применения в аппаратуре, чувствительной к качеству контактного соединения, включая контрольно-измерительные цепи и цепи управления.

Подтверждённые особенности и технические характеристики

В конструкции СНЦ23-10/22В-1-В реализован ряд решений, обеспечивающих стабильность электрического контакта и удобство монтажа:

• Количество контактов: 10
• Условный размер корпуса: 22
• Тип корпуса: вилка
• Максимальное рабочее напряжение: 700 В
• Диаметр контактов: 1,5 мм
• Минимальная наработка: 1000 часов
• Количество сочленений-расчленений: 500
• Срок сохраняемости: 25 лет

Корпус соединителя имеет многошпоночную поляризацию, что исключает ошибочное подключение при сборке и повышает защиту от механических повреждений контактов. Дополнительно предусмотрена многопозиционная установка изолятора в корпусе. Это решение увеличивает универсальность разъёма и позволяет адаптировать его под различные схемы соединений без изменения базовой конструкции.

Рабочее напряжение до 700 В расширяет область использования изделия в силовых и управляющих цепях с умеренными токовыми нагрузками. Диаметр контактов 1,5 мм обеспечивает достаточную площадь контактной поверхности для устойчивой передачи электрического сигнала и питания. Ресурс в 500 циклов сочленения-расчленения подтверждает пригодность соединителя для обслуживаемого оборудования, где требуется периодическое подключение и отключение кабельных сборок.

Применение и эксплуатационные возможности

СНЦ23-10/22В-1-В применяется в промышленной электронике, электротехнических шкафах, испытательных стендах, блоках питания и системах автоматизации. Благодаря цилиндрической форме корпуса и поляризации соединение остаётся стабильным при вибрационных нагрузках и многократных переподключениях.

Особенности монтажа и совместимости

Вилка устанавливается на панель или корпус оборудования и сочленяется с розеточной частью серии СНЦ23 с соответствующим количеством контактов и условным размером корпуса. Многошпоночная система поляризации позволяет задать требуемое угловое положение сочленяемых частей, что важно при компоновке нескольких одинаковых разъёмов на одной панели. Многопозиционная установка изолятора даёт возможность изменить ориентацию контактных гнёзд относительно корпуса на этапе сборки, адаптируя изделие под конкретную схему монтажа.

Срок сохраняемости 25 лет и минимальная наработка 1000 часов указывают на пригодность соединителя для долговременной эксплуатации в составе серийной аппаратуры. Изделие поставляется без указания производителя и страны производства, поэтому при необходимости подтверждения сертификатов или гарантийных условий данные уточняются по артикулу 7844 и маркировке партии.

Разъём не содержит в описании сведений о комплектации, поэтому считать, что в поставку входят ответные части, монтажные гайки или контакты, не следует. Для заказа полного комплекта соединения необходимо подбирать ответный соединитель отдельно по параметрам серии СНЦ23.
