Назначение соединителя СНЦ23-10/22В-13-Б-В «ОТК»

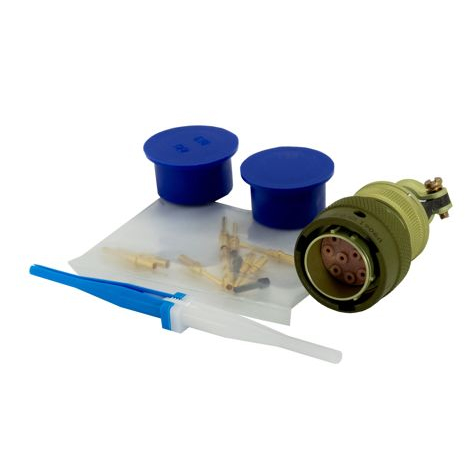

СНЦ23-10/22В-13-Б-В «ОТК» представляет собой цилиндрический многопозиционный электрический соединитель серии СНЦ23. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока, а также для работы с импульсными токами. Соединитель обеспечивает разъёмное соединение кабельных линий и выводов оборудования в составе промышленных установок, систем автоматики и энергетического оборудования. Конструкция рассчитана на многократное сочленение и расчленение при монтаже, наладке и техническом обслуживании.

Изделие применяется в тех случаях, когда требуется надёжное экранированное или защищённое контактное соединение с фиксацией от самопроизвольного разъединения. Байонетный механизм сочленения позволяет быстро и уверенно фиксировать ответные части без применения дополнительного инструмента, что особенно важно при ограниченном доступе к месту монтажа. Соединитель подходит для использования в составе распределительных шкафов, пультов управления, соединительных коробок и межблочных кабельных сборок.

Подтверждённые технические особенности

Соединитель СНЦ23-10/22В-13-Б-В «ОТК» имеет следующие электрические и конструктивные параметры:

• Количество контактов: 10.
• Диаметр контактов: 1,5 мм.
• Рабочее напряжение: до 700 В.
• Максимальный ток на одиночный контакт: 20 А.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.

Тип сочленения — байонетный. Контакты имеют локальную защиту, снижающую риск механического повреждения при стыковке. В конструкции предусмотрены различные варианты углового положения поляризующих шпонок. Это позволяет изменять ориентацию ответных частей относительно друг друга и адаптировать соединитель к конкретным условиям монтажа без доработки корпуса.

Климатическое исполнение и условия эксплуатации

Соединитель сохраняет работоспособность в широком диапазоне температур. Для исполнений с золотым покрытием контактов допустимый интервал составляет от минус 60 до плюс 155 градусов Цельсия. Для исполнений с серебряным покрытием контактов диапазон ограничен значениями от минус 60 до плюс 100 градусов Цельсия.

Изделие допускает эксплуатацию при повышенной влажности окружающего воздуха — до 100 процентов при температуре плюс 35 градусов Цельсия. Это свойство позволяет применять соединитель в помещениях с конденсацией влаги, в неотапливаемых производственных зданиях и в условиях умеренного климатического воздействия при соблюдении требований к монтажу и защите открытых частей.

Применение и особенности маркировки

СНЦ23-10/22В-13-Б-В «ОТК» используется в следующих областях:

• Промышленное оборудование и станки.
• Системы автоматики и управления технологическими процессами.
• Энергетические установки и распределительные устройства.
• Испытательное и измерительное оборудование.

Обозначение «ОТК» указывает на прохождение изделием приёмочного контроля отдела технического контроля. Это подтверждает соответствие соединителя установленным техническим требованиям по электрическим параметрам, качеству сборки и внешнему виду. Артикул изделия — 7849. Категория по каталогу — СНЦ23. Год выпуска, отражённый в сопроводительных данных, — 2013.

Соединитель рассчитан на применение в стационарных и подвижных соединениях, где требуется стабильное переходное сопротивление, устойчивость к вибрациям и многократным переподключениям. Наличие локальной защиты контактов снижает вероятность замыкания при ошибочной ориентации ответной части. Поляризующие шпонки исключают неправильное сочленение и защищают контакты от перекоса.

Изделие подходит для построения межблочных связей в шкафах автоматики, для подключения датчиков и исполнительных механизмов, а также для организации силовых цепей с током до 20 ампер на контакт. Рабочее напряжение до 700 вольт позволяет использовать соединитель в цепях как вторичной коммутации, так и силового питания электроприводов, нагревателей и осветительных установок в промышленных условиях.
