Назначение и область применения

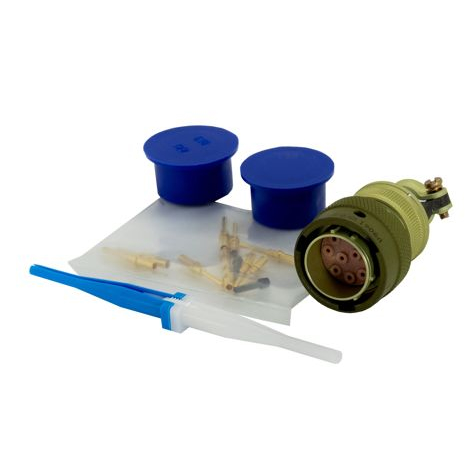

Соединитель электрический СНЦ23-10/22В-13-Б-В предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 700 В. Изделие применяется для внутреннего монтажа в радиоэлектронной аппаратуре, электрических шкафах, блоках управления и распределительных устройствах. Конструкция соединителя предусматривает использование как приборной, так и кабельной части, что позволяет гибко компоновать соединения в зависимости от схемы установки.

Соединители серии СНЦ23 широко востребованы в промышленной электронике, приборостроении и системах электропитания, где требуется надёжное разъёмное соединение с высокой стойкостью к внешним воздействиям. Модель СНЦ23-10/22В-13-Б-В обеспечивает стабильный электрический контакт при многократных сочленениях и расчленениях, сохраняя заявленные параметры на протяжении всего срока службы.

Технические характеристики

Изделие оснащено десятью контактами диаметром 1,5 мм. Основные электрические и эксплуатационные параметры соединителя:

• Количество контактов: 10
• Диаметр контактов: 1,5 мм
• Рабочая токовая нагрузка: 6 А
• Максимальная токовая нагрузка: 12 А
• Сопротивление контактов: не более 2,5 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Минимальная наработка: 1000 часов
• Количество сочленений-расчленений: 500
• Минимальный срок сохраняемости: 25 лет

Габаритные размеры соединителя: диаметр 29,5 мм, длина 50 мм. Компактные размеры позволяют использовать изделие в условиях ограниченного монтажного пространства.

Условия эксплуатации и конструктивные особенности

Соединитель СНЦ23-10/22В-13-Б-В имеет всеклиматическое исполнение и рассчитан на работу в широком диапазоне температур от минус 60 до плюс 155 градусов Цельсия. Изделие устойчиво к воздействию синусоидальной вибрации в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 400 метров на секунду в квадрате. Конструкция выдерживает механические удары с ускорением до 5000 метров на секунду в квадрате при одиночном воздействии и до 1500 метров на секунду в квадрате при многократном воздействии.

Соединитель рассчитан на эксплуатацию при пониженном атмосферном давлении вплоть до 1,33 умноженное на 10 в минус десятой степени Па, что подтверждает его пригодность для применения в условиях разреженной атмосферы и на больших высотах.

Конструкция изделия включает многошпоночную поляризацию и многопозиционную установку изолятора в корпусе, что исключает ошибки при соединении и обеспечивает надёжную фиксацию сочленённых частей. Контакты соединителя могут иметь покрытие из золота или серебра, что положительно влияет на проводимость, коррозионную стойкость и долговечность контактных пар. Изделие выпущено в 2015 году и сохраняет полную работоспособность при соблюдении условий хранения и эксплуатации.

Преимущества исполнения

Буквенное обозначение в маркировке указывает на конкретное конструктивное исполнение: вилка или розетка, приборный или кабельный вариант, а также тип покрытия контактов. Модель СНЦ23-10/22В-13-Б-В сочетает проверенную временем схемотехнику разъёмов серии СНЦ23 с устойчивостью к широкому спектру климатических и механических воздействий, что делает её надёжным решением для ответственных узлов электронной аппаратуры.
