Назначение и область применения

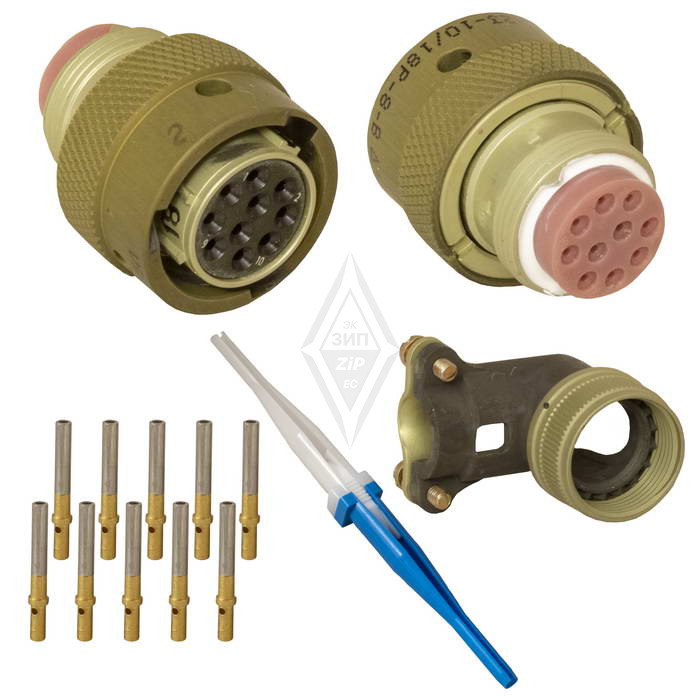

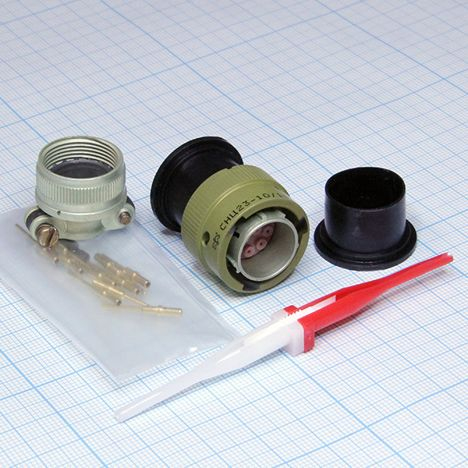

СНЦ23-10/22В-13-Б-В представляет собой кабельную вилку цилиндрического низкочастотного соединителя серии СНЦ23. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель рассчитан на работу при напряжении до 700 В и применяется в составе разъёмных соединений, состоящих из вилки и розетки.

Благодаря конструктивным особенностям серии СНЦ23, включающим многошпоночную поляризацию и многопозиционную установку изолятора в корпусе, обеспечивается надёжное и защищённое от ошибок соединение. Изделие востребовано в промышленной электронике, приборостроении и аппаратуре, эксплуатируемой в условиях повышенных механических и климатических нагрузок.

Технические характеристики

Соединитель СНЦ23-10/22В-13-Б-В имеет следующие подтверждённые параметры:

• Количество контактов: 10
• Диаметр контактов: 1,5 мм
• Рабочая токовая нагрузка: 6 А, максимальная — 12 А
• Максимальное рабочее напряжение: 700 В
• Сопротивление контактов: не более 2,5 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Минимальная наработка: 1000 часов
• Количество сочленений-расчленений: 500
• Минимальный срок сохраняемости: 15 лет

Условия эксплуатации и устойчивость к внешним воздействиям

Изделие предназначено для эксплуатации в широком диапазоне температур от минус 60 °C до плюс 155 °C. Соединитель сохраняет работоспособность при пониженном атмосферном давлении вплоть до 1,33·10 в минус десятой степени Па, что позволяет использовать его в условиях разреженной атмосферы и на больших высотах.

Конструкция СНЦ23-10/22В-13-Б-В устойчива к механическим воздействиям. Соединитель выдерживает вибрационные нагрузки в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 400 м/с². Изделие также рассчитано на одиночные механические удары с ускорением до 5000 м/с², что подтверждает его пригодность для применения в аппаратуре, подверженной интенсивным динамическим нагрузкам.

Конструктивные особенности и варианты исполнения

Соединители серии СНЦ23 выпускаются в нескольких конструктивных вариантах, что обеспечивает гибкость при компоновке аппаратуры. Предусмотрены исполнения с прямым или угловым кожухом, а также варианты с обоймой под термоусаживаемые трубки для дополнительной герметизации места заделки кабеля. Конструкция допускает различные варианты углового положения поляризующих шпонок, что упрощает ориентацию соединителя при монтаже.

Многошпоночная поляризация исключает вероятность неправильного сочленения вилки и розетки, а многопозиционная установка изолятора в корпусе позволяет адаптировать соединитель под конкретную схему подключения. Эти особенности повышают надёжность соединения и снижают риск повреждения контактов при эксплуатации.
